6.2

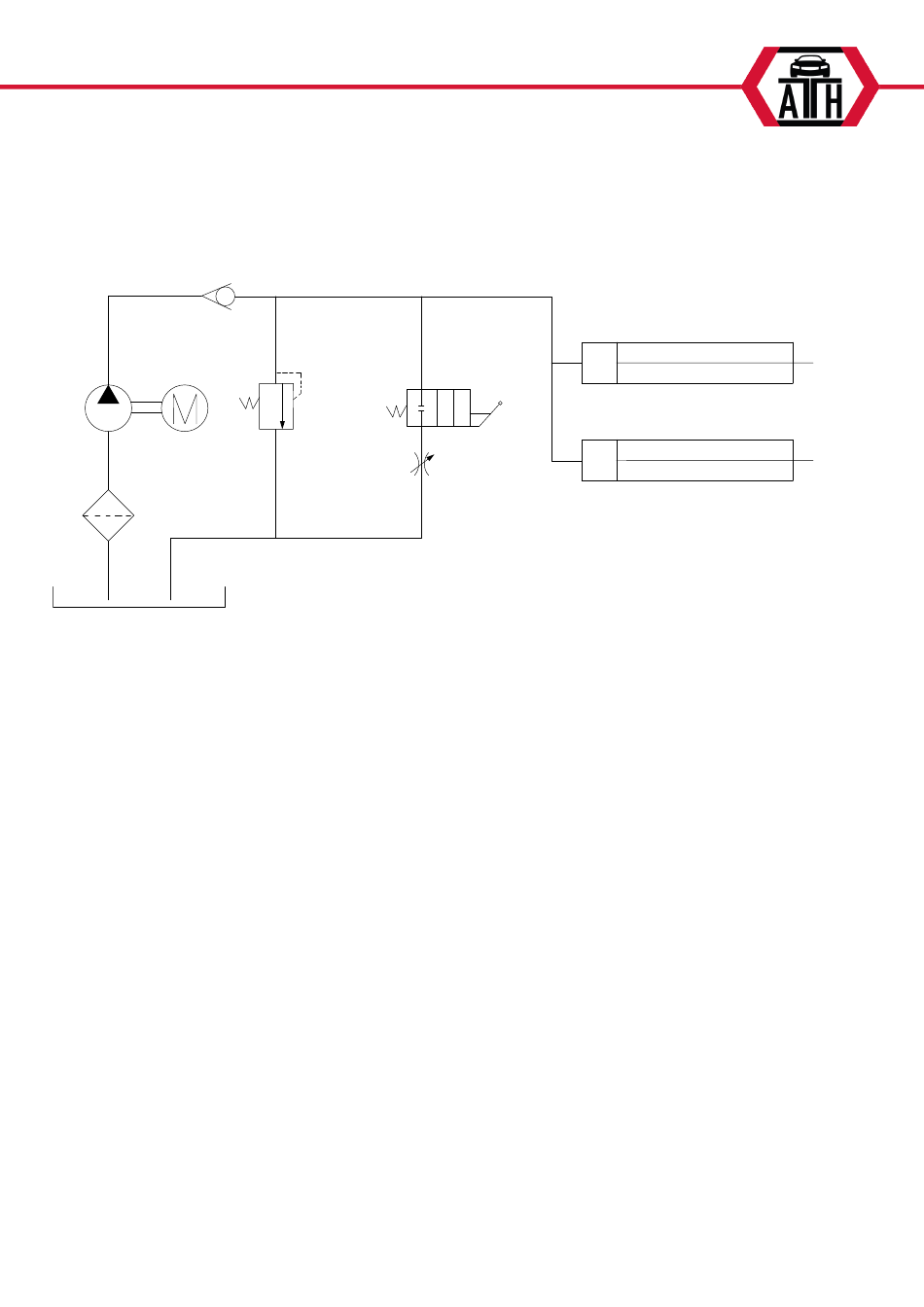

Hydraulikschaltplan
Hydraulikschaltplan
7
5
1
2
ATH Pure Lift 2.40
1
Motor
Öltank
3
Zahnradpumpe
5
7
Rückschlagventil
Hydraulikzylinder
9
4
3
8
6
2
Filter
Druckbegrenzungsventil
4
Ventil für Senkgeschwindigkeit
6
8
Mechanisches Senkventil
9
9
55
