2.9.1.6 Montage des bras de support
2.9.1.7 Instructions pour le perçage des trous
Utiliser la plaque de base de la colonne comme guide de perçage.
Percez les trous à l'aide d'une perceuse à percussion D.18, à une profondeur de 225 mm. Veillez à ne pas
aléser le trou afin de garantir la force de maintien maximale des ancrages.
Nettoyez soigneusement chaque trou avec de l'air comprimé ou une brosse métallique pour enlever la
poussière. Veillez à ne pas déplacer les piliers au cours de cette opération.
Remplissez les trous de forage avec de la colle.
Fixez les rondelles et les écrous sur les tiges d'ancrage.
Insérez les tiges d'ancrage dans les trous remplis de colle.
178

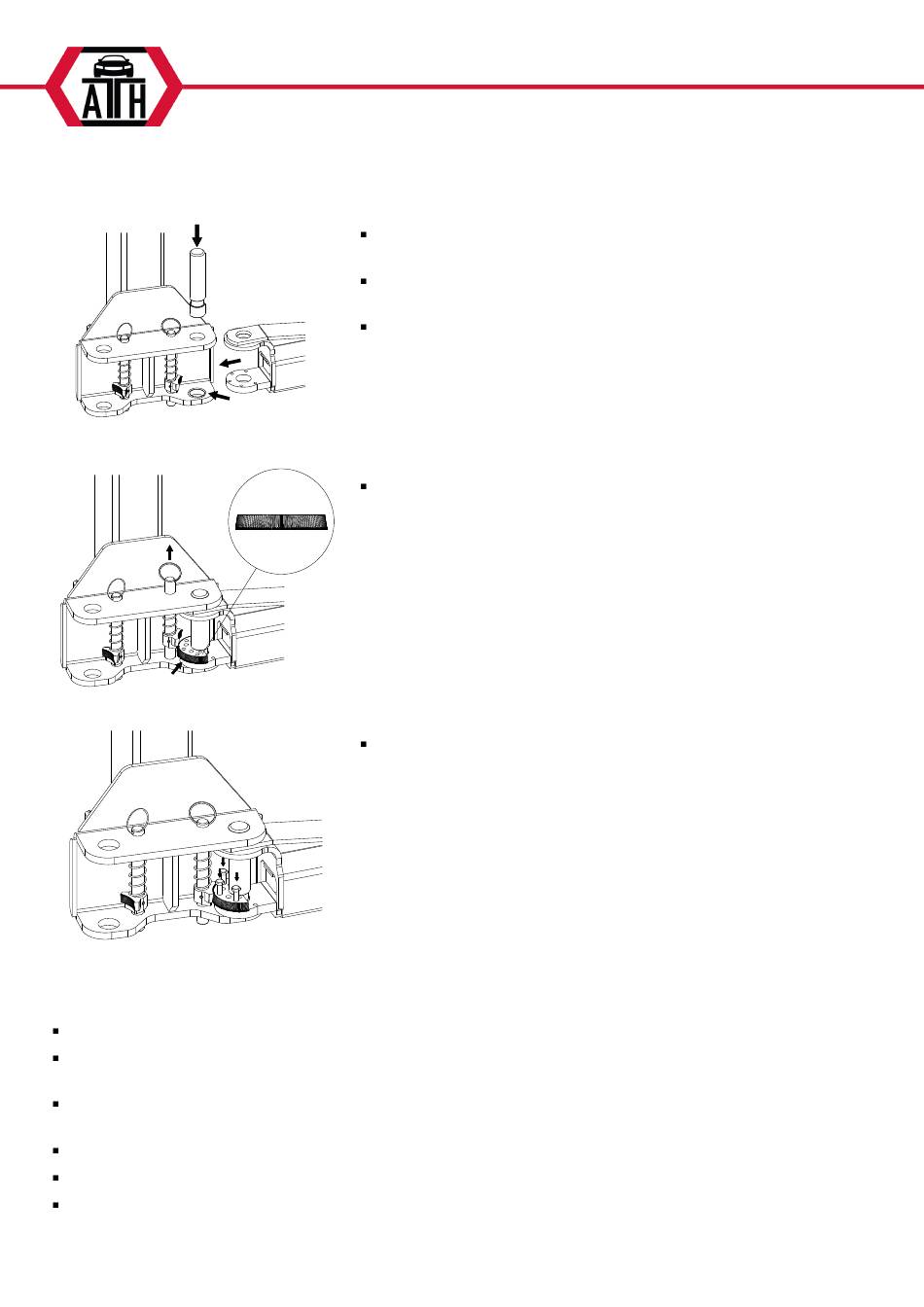

Placer la rondelle dans le chariot de levage dans le logement prévu
à cet effet.
Faites glisser le bras de levage jusqu'à la position prévue sur le
chariot de levage.
Fixer le bras de levage dans cette position à l'aide du boulon prévu
à cet effet.
Vérifiez l'alignement du dispositif anti-rotation. Les engrenages
doivent s'engrener de manière sûre et serrée à tout moment.
Après vérification, serrez les boulons de fixation du dispositif anti-
rotation.
