Micropilot M FMR 231 mit PROFIBUS PA
Endress + Hauser
5.5.2 Geräteadresse
Wahl der Geräteadresse
• Jedem PROFIBUS PA-Gerät muss eine Adresse zugewiesen werden. Nur bei korrekt
eingestellter Adresse wird das Messgerät vom Leitsystem erkannt.
• In einem PROFIBUS PA-Netz darf jede Adresse nur einmal vergeben werden.
• Gültige Geräteadressen liegen im Bereich von 0 bis 126. Alle Geräte werden ab Werk
mit der Software-Adresse 126 ausgeliefert.
• Die im Werk eingestellte Adresse 126 kann zur Funktionsprüfung des Gerätes und
zum Anschluss in einem in Betrieb stehenden PROFIBUS PA-Netzwerk genutzt wer-
den. Anschließend muss diese Adresse geändert werden, um weitere Geräte einbin-
den zu können.
Softwareadressierung
Die Software-Adressierung ist wirksam, wenn DIP-Schalter 8 in Position "ON" steht
(Werkseinstellung).
Der Adressierungs-Vorgang ist beschrieben in Betriebsanleitung BA198F/00/de, Kapi-
tel 5.7.
Bei Bedienung über ToF Tool wird die Adresse über die Funktion "Adresse festlegen"
im Menü "Gerät" festgelegt.

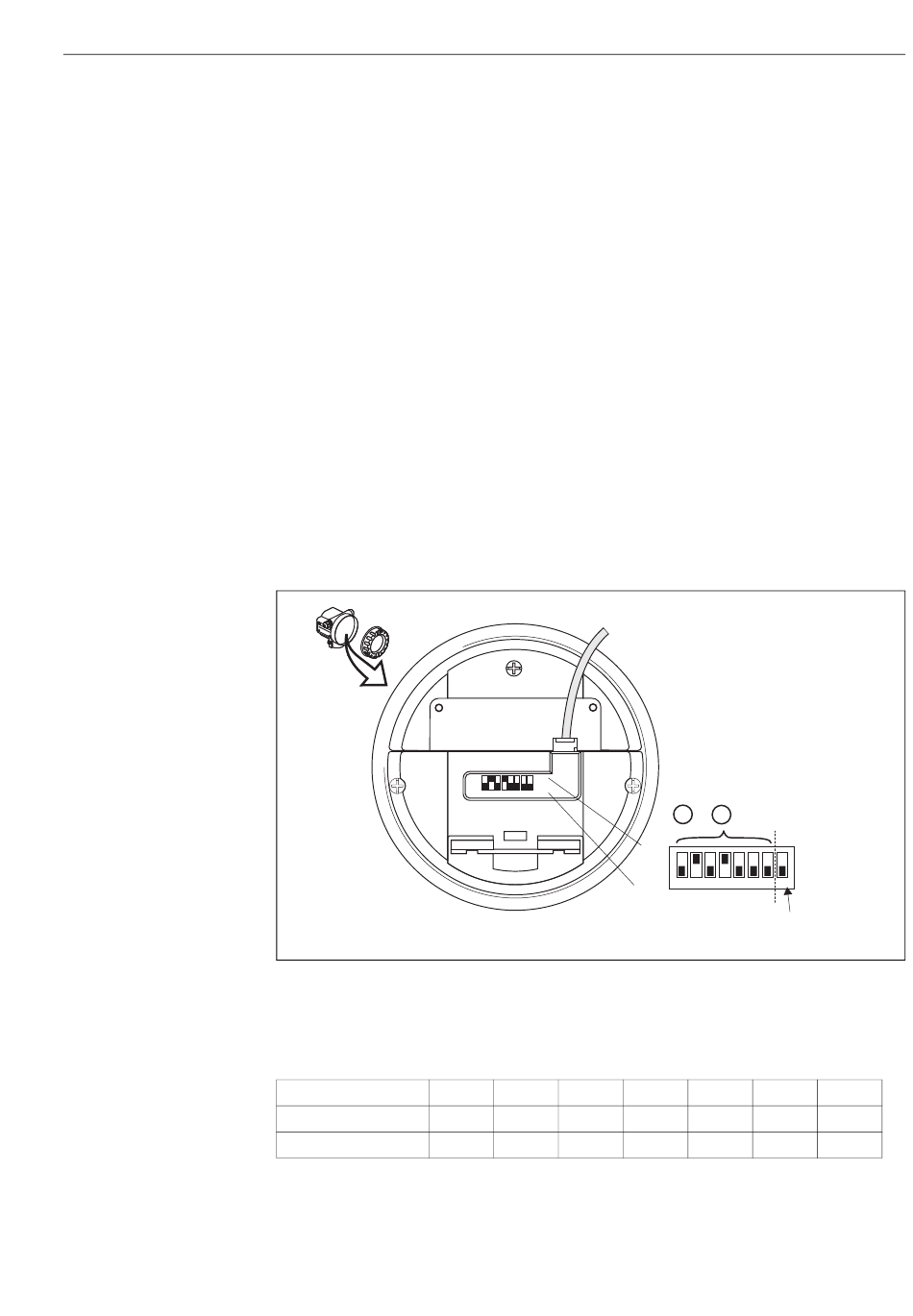

Hardwareadressierung
EN EN DR DR
Orde Orde MIC MIC RO RO ES ES S+ S+
Ser.- Ser.- r Cod r Cod e: e: PIL PIL HA HA US US
No.: No.: OT OT II II ER ER
Mes Mes
Mea Mea sber surin sber surin eich eich
g rang g rang
4...2 4...2 U 16... U 16... e e max max . 20 . 20
0 mA 0 mA 36 36 V DC V DC m m
IP IP 65 65
T T
A A >70° >70° C : C :
t >85° t >85°
C C
Die Hardware-Adressierung ist wirksam, wenn DIP-Schalter 8 in Position "HW (OFF)"
steht. Die Adresse wird dann durch die DIP-Schalter 1 bis 7 nach folgender Tabelle fest-
gelegt:
Schalter Nr. 1
Wert der Position "OFF" 0
Wert der Position "ON" 1
Die neu eingestellte Adresse wird 10 Sekunden nach dem Umschalten gültig.
Es erfolgt ein Neustart des Gerätes.
on
SW
off HW
1 2 3 5 6 8
4 7
ON
OFF
2 3 4
0 0 0
2 4 8
Bedienung
2 + 8 = 10
SW
HW
1 2 3 4 5 6 7 8
Adresse
Adressierungs-
methode
L00-FMU4xxxx-19-00-00-de-014
5 6 7
0 0 0
16 32 64
