Verdrahtung
22

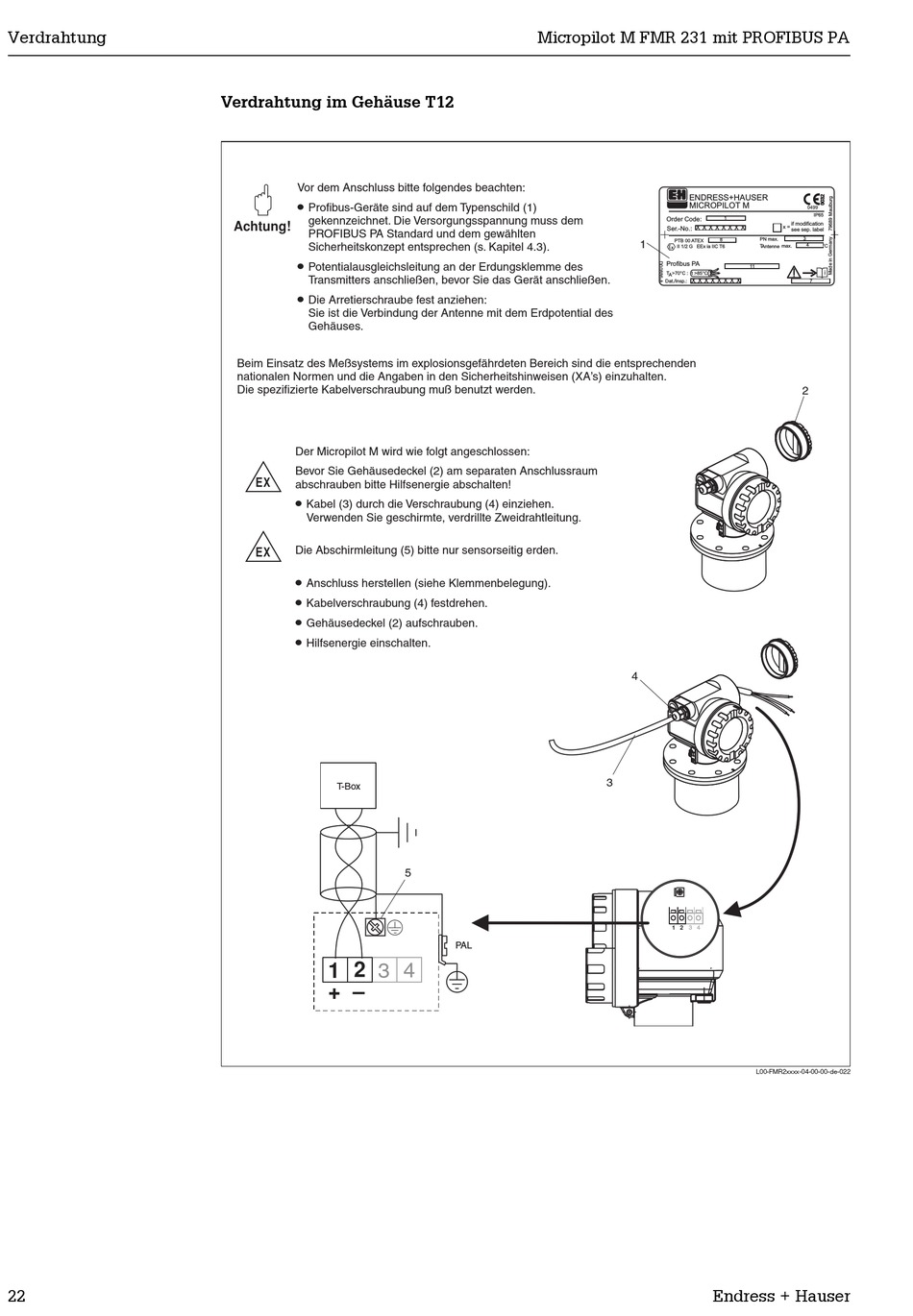

Verdrahtung im Gehäuse T12
Vor dem Anschluss bitte folgendes beachten:
"
Profibus-Geräte sind auf dem Typenschild (1)
gekennzeichnet. Die Versorgungsspannung muss dem
Achtung!
PROFIBUS PA Standard und dem gewählten
Sicherheitskonzept entsprechen (s. Kapitel 4.3).
Potentialausgleichsleitung an der Erdungsklemme des
Transmitters anschließen, bevor Sie das Gerät anschließen.
Die Arretierschraube fest anziehen:
Sie ist die Verbindung der Antenne mit dem Erdpotential des
Gehäuses.
Beim Einsatz des Meßsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
Der Micropilot M wird wie folgt angeschlossen:
-
Bevor Sie Gehäusedeckel (2) am separaten Anschlussraum
abschrauben bitte Hilfsenergie abschalten!
Kabel (3) durch die Verschraubung (4) einziehen.
Verwenden Sie geschirmte, verdrillte Zweidrahtleitung.
-
Die Abschirmleitung (5) bitte nur sensorseitig erden.
Anschluss herstellen (siehe Klemmenbelegung).
Kabelverschraubung (4) festdrehen.
Gehäusedeckel (2) aufschrauben.
Hilfsenergie einschalten.
T-Box
1 2 3 4
+ –
Micropilot M FMR 231 mit PROFIBUS PA
5
PAL
ENDRESS+HAUSER
MICROPILOT M
Order Code: 1
x x x x x x x x
Ser.-No.:
8 PN max.
PTB 00 ATEX
1
T Antenne max.
II 1/2 G EEx ia IIC T6
Profibus PA
11
T >70°C : t >85°C
A
x x x x x x x x
Dat./Insp.:
4
3
1 2 3 4
L00-FMR2xxxx-04-00-00-de-022
Endress + Hauser
IP65
if modification
x =
see sep. label
3
4
°C
7
2
