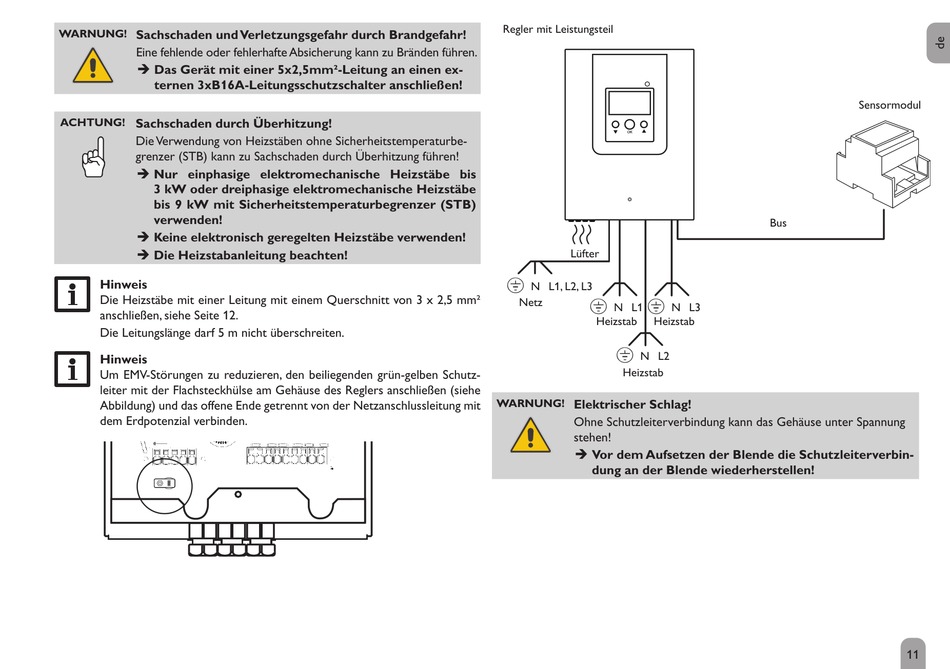

Resol DeltaTherm PV MAX Handbuch Für Den Fachhandwerker Seite 11

WARNUNG! Sachschaden und Verletzungsgefahr durch Brandgefahr!
Eine fehlende oder fehlerhafte Absicherung kann zu Bränden führen.
Î Das Gerät mit einer 5x2,5mm²-Leitung an einen ex-
ternen 3xB16A-Leitungsschutzschalter anschließen!
ACHTUNG! Sachschaden durch Überhitzung!
Die Verwendung von Heizstäben ohne Sicherheitstemperaturbe-
grenzer (STB) kann zu Sachschaden durch Überhitzung führen!
Î Nur einphasige elektromechanische Heizstäbe bis
3 kW oder dreiphasige elektromechanische Heizstäbe
bis 9 kW mit Sicherheitstemperaturbegrenzer (STB)
verwenden!
Î Keine elektronisch geregelten Heizstäbe verwenden!
Î Die Heizstabanleitung beachten!
Hinweis
Die Heizstäbe mit einer Leitung mit einem Querschnitt von 3 x 2,5 mm²
anschließen, siehe Seite 12.
Die Leitungslänge darf 5 m nicht überschreiten.
Hinweis
Um EMV-Störungen zu reduzieren, den beiliegenden grün-gelben Schutz-
leiter mit der Flachsteckhülse am Gehäuse des Reglers anschließen (siehe
Abbildung) und das offene Ende getrennt von der Netzanschlussleitung mit
dem Erdpotenzial verbinden.
Regler mit Leistungsteil
Lüfter
⏚
N L1, L2, L3
Netz
⏚ ⏚
N L1 N L3
Heizstab Heizstab
⏚
N L2
Heizstab
WARNUNG! Elektrischer Schlag!
Ohne Schutzleiterverbindung kann das Gehäuse unter Spannung
stehen!
Î Vor dem Aufsetzen der Blende die Schutzleiterverbin-
dung an der Blende wiederherstellen!
Sensormodul
Bus
11
