Verkabelungsrichtlinien: Komplexe ModBUS-Installation
Bei komplexen Installation mit mehreren Messgeräten gelten hier ebenfalls die gleichen Regeln wie
auf Seite 34. Die Hierarchie des ModBUS-Netzwerks muss zwingend eingehalten werden und die
Kabel müssen immer zu den entsprechenden Buchstaben geführt werden: A zu A, B zu B und C zu C.
Wenn am Ausgang "BUS-OUT" nichts angeschlossen ist, muss zwingend ein Abschlusswiderstand
mit einem Wert von 120 Ohm eingebaut werden.
Ohne diesen Abschlusswiderstand können Signale zurückgeworfen werden, was zu Reflexionen
führt, welche die Kommunikation stören.

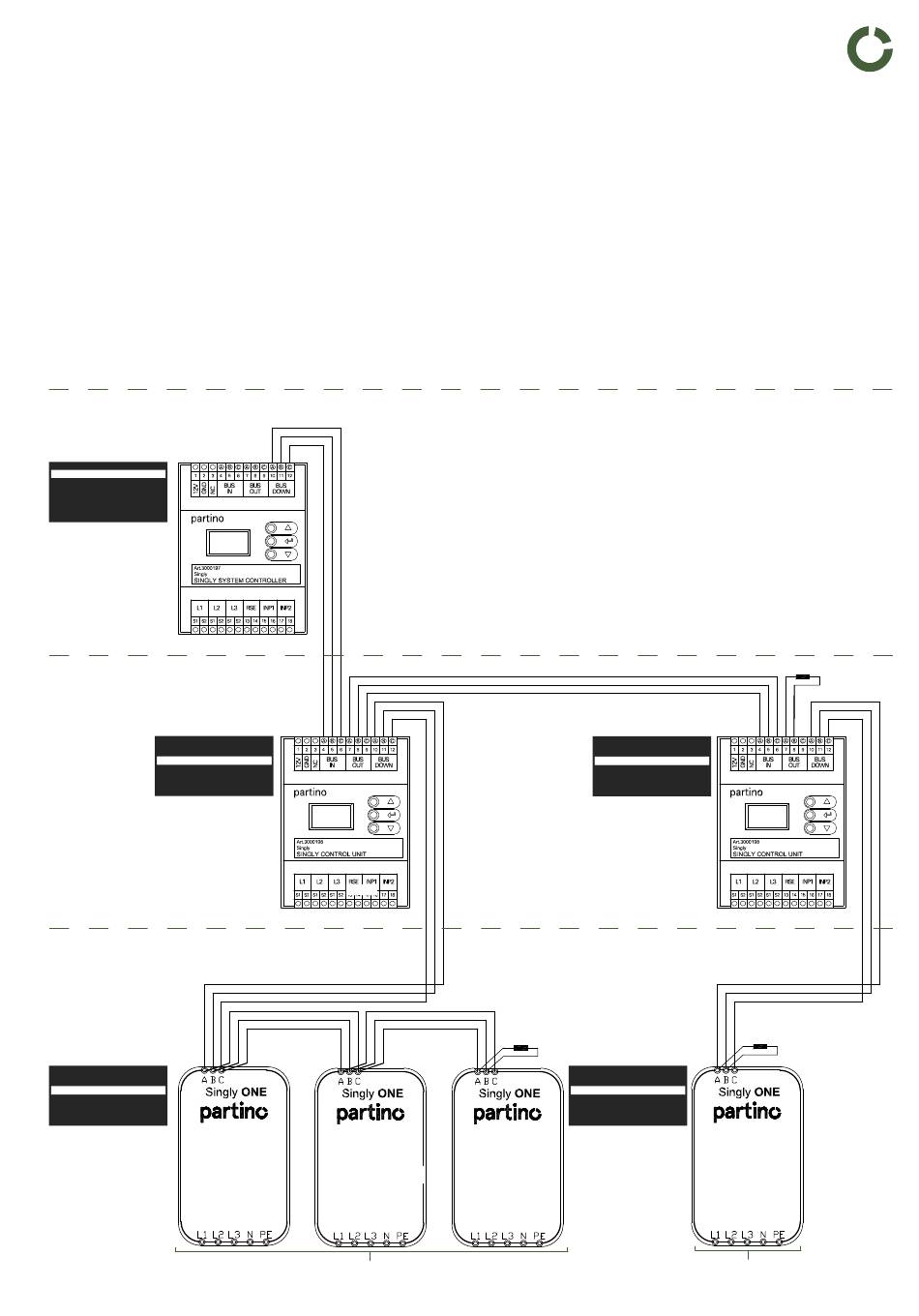

Verkabelungsübersicht für ModBUS
Mehrere Ladegrid
Oberste Messstufe
SSC - Singly System Controller
SCU found: 2
Gateway found: 0
Return to menu
Überwachung
Hausanschlusskasten
Mittlere Zwischenstufe
SCU - Singly Control Unit
SSC found: 0
ONE found: 3
Return to menu
Überwachung
Bezügersicherung
Letzte Messstufe
Ladestationen
ONE
SSC: Connected
ONE: Connected
Return to menu
Überwachung
Ladegrid
partino.ch 01.10.2024
BUS DOWN
ModBUS
proprietär
BUS OUT
120Ω
Nr.1 Nr.2
Ladekabel
Singly | Technische Dokumentation
ModBUS proprietär
BUS DOWN
SCU - Singly Control Unit
SSC found: 0
ONE found: 1
Return to menu
ModBUS
proprietär
Überwachung
Bezügersicherung
max. 3 Singly ONE
120Ω
ONE
SSC: Connected
ONE: Connected
Return to menu
Überwachung
Ladegrid
Nr.3
120Ω
BUS IN
BUS DOWN
ModBUS
proprietär
120Ω
Nr.1
Ladekabel
