Kommunikation Hierarchie

Verkabelungsrichtlinien: Einfache ModBUS-Installation

Bei der Verkabelung vom ModBUS-Netzwerk muss die Hierarchie zwingend eingehalten und die
Kabel immer zum gleichen Buchstaben geführt werden: A zu A, B zu B und C zu C.
Wenn am Ausgang "BUS-OUT" nichts angeschlossen ist, muss zwingend ein Abschlusswiderstand
mit einem Wert von 120 Ohm eingebaut werden.
Ohne diesen Abschlusswiderstand können Signale zurückgeworfen werden, was zu Reflexionen
führt, welche die Kommunikation stören.

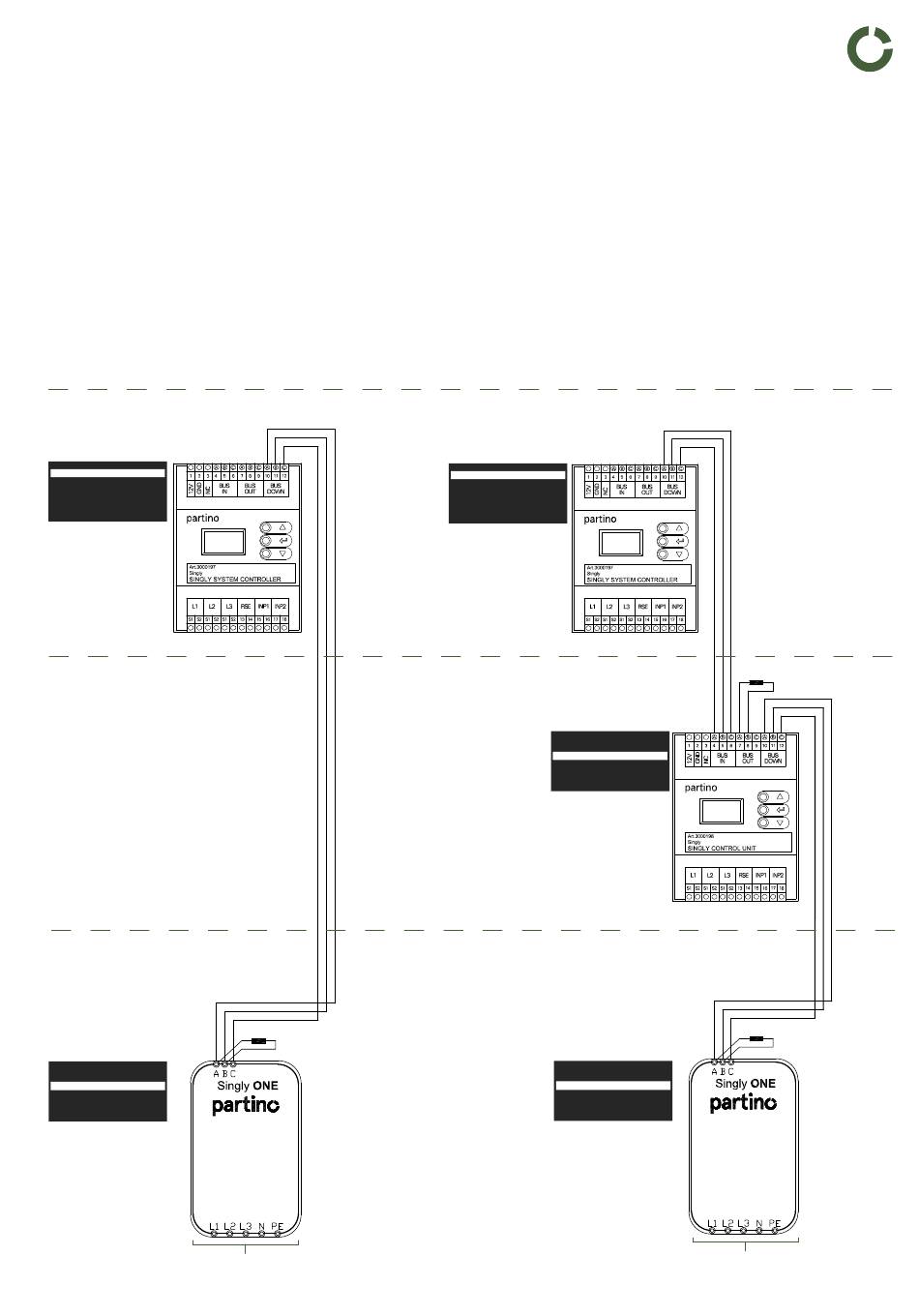

Verkabelungsübersicht für ModBUS
