AUFBAU MODBUS

Kommunikation ModBUS

Wenn die Verkabelung korrekt ausgeführt wurde, werden auf den Einheiten Singly System Controller,
Singly Control Unit und Singly ONE unter dem Menüpunkt "Communication" alle verbundenen Einheiten
zu sehen sein. Einheiten, die über BUS IN und BUS OUT auf gleicher Ebene verbunden sind, bleiben für
die Einheiten unsichtbar. Es werden nur die Komponenten angezeigt, die am BUS-DOWN angeschlossen
sind. (Menü Communication Seite 26 - Seite 27)
Anzeige SSC
SCU found: 1
ONE found: 4
Return to menu
SSC - Singly System Controller
Die oberste Messstufe bildet der Singly System Cont-
roller, welcher den Hausanschluss (HAK) überwacht.
Der BUS DOWN (1) dient als Verbindung zu der
Singly Control Unit oder Singly ONE und wird für die
nächsttiefere Messstufe verwendet.
SCU - Singly Control Unit
Die "optionale" oder mittlere Zwischenstufe ist der
SCU , welcher zur Überwachung von einem oder meh-
reren Bezügersicherungen dient.
Jede weitere Einheit vom SCU wird vom BUS OUT
der aktuellen Einheit in den BUS IN der weiteren SCU
verbunden.
Bei der letzten Einheit in der Reihe wird bei den freien
Klemmen A und B vom BUS OUT ein Widerstand von
120 Ohm eingefügt.
Der BUS DOWN (2) dient als Verbindung zum
Meter Singly ONE und wird für die letzte Messstufe
verwendet.
Singly ONE Charger
Die Singly ONE bildet die letzte Messstufe im
System. Die Ladestation ist mit den Busklemmen A, B
und C ausgestattet.
Weitere Singly ONE Stationen können von derselben
Klemme aus in Reihe (fortlaufend) angeschlossen
werden.
Pro Ladegrid können maximal 3 Ladestationen
installiert werden.
An der letzten Ladestation der Reihe muss zwischen
den Klemmen A und B ein 120 Ohm Widerstand
eingesetzt werden.
partino.ch 01.10.2024
Anzeige SCU
SSC: Connected
SCU found: 0
ONE found: 4
Return to menu
Singly | Technische Dokumentation
Anzeige Singly ONE Charger
CP State: A
Stop Grid: Inactive
SSC: Connected
Return to menu

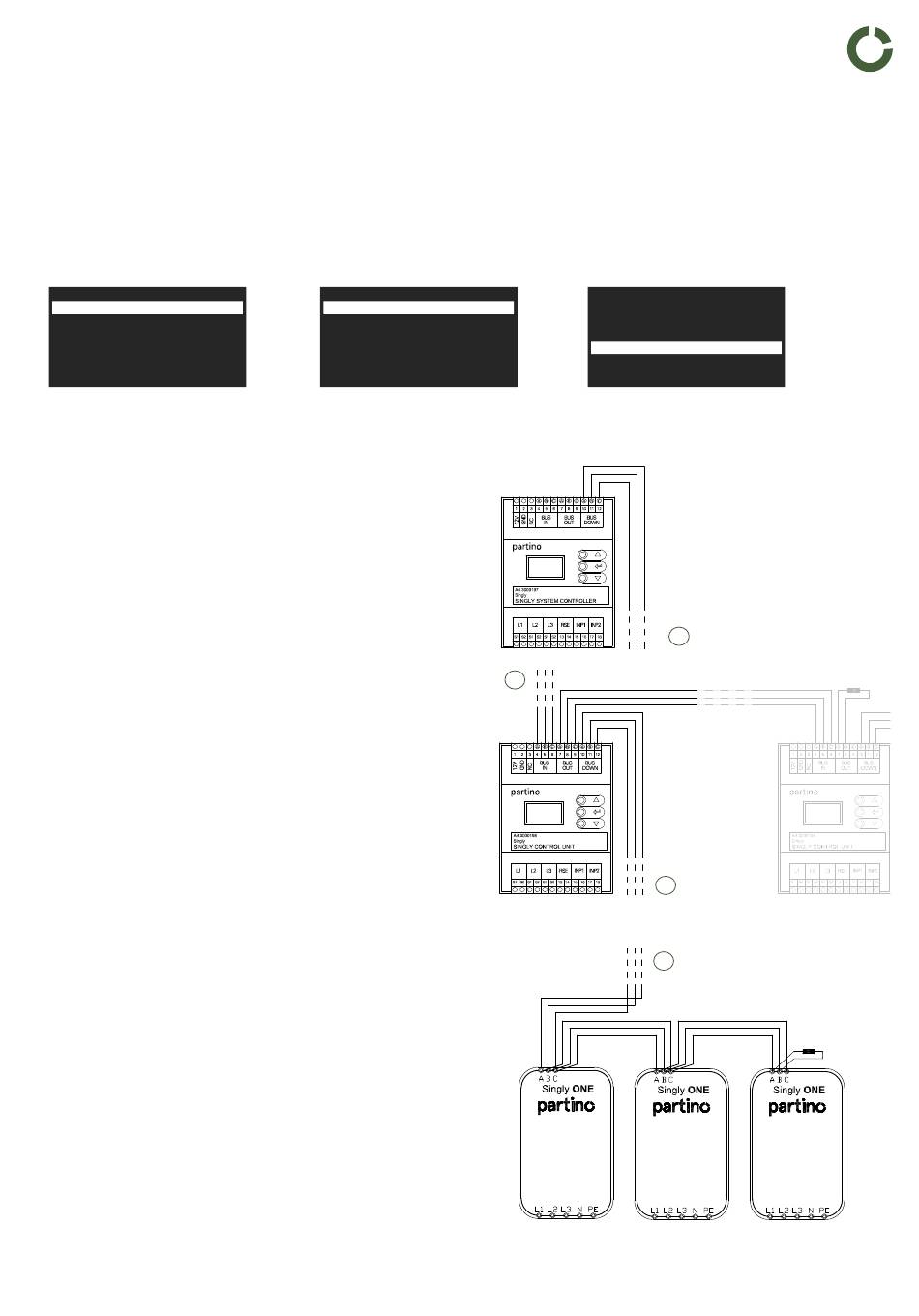

SSC
ModBUS ModBUS
proprietär proprietär
1
SCU
ModBUS ModBUS
proprietär proprietär
2
2
Singly ONE Charger Singly ONE Charger
Nr.1 Nr.2
1
120Ω
SCU
max. 3 Singly ONE
120Ω
Nr.3
V1.1 RES 33
