Messstromwandler dimensionieren

Um eine Überlastung der Ladeinfrastruktur zu vermeiden, werden die Messpunkte mithilfe von
Messstromwandlern überwacht. Für eine präzise und fehlerfreie Messung müssen sowohl die Kabellängen als
auch die Dimensionierung der Messstromwandler korrekt berechnet werden.
Fuse: 0125A
Coil: 0250/5A
Stop grid: Closed
Return to menu

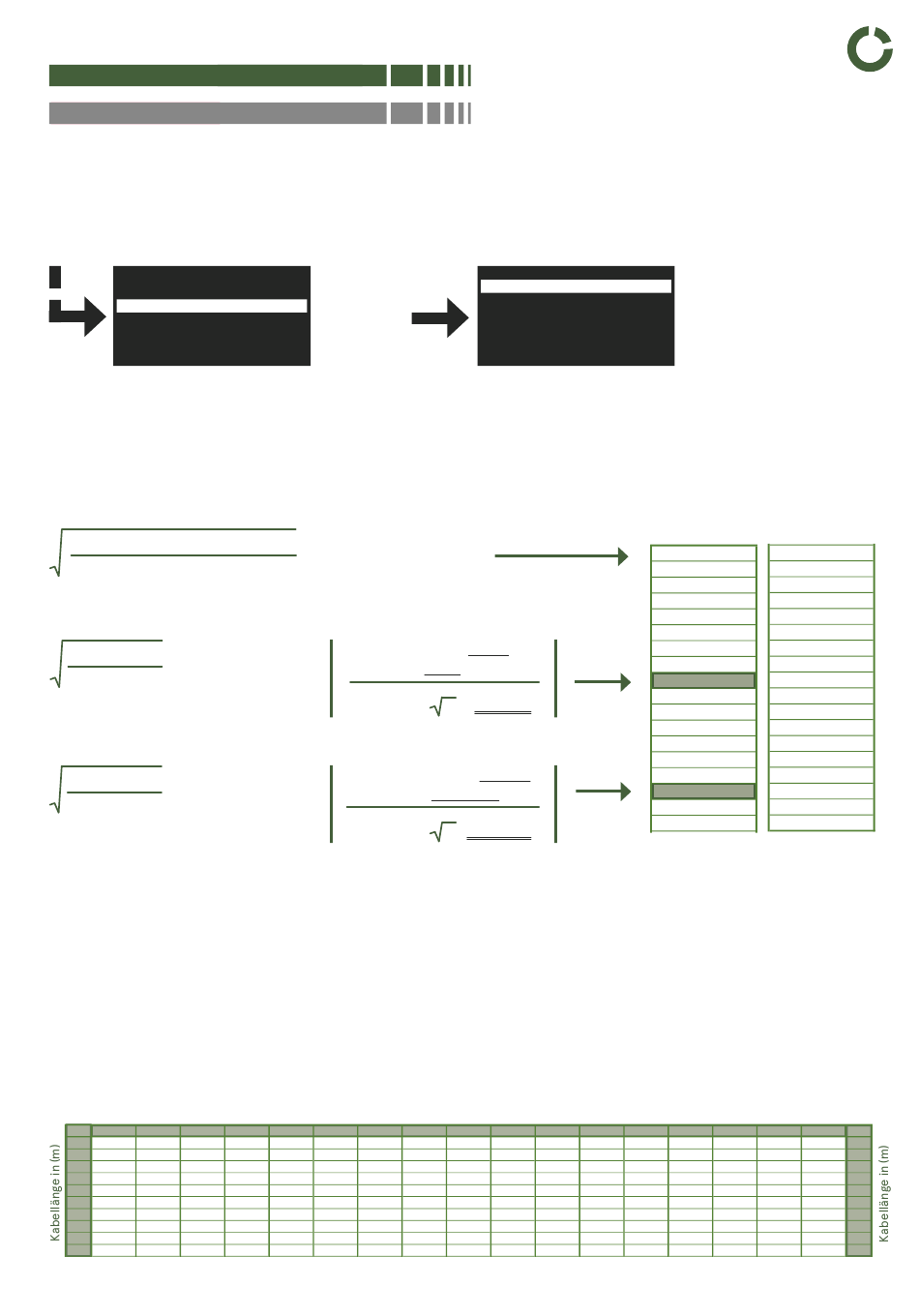

Messstromwandler Berechnungsformel
Die Formel gilt nur für Messstromwandler mit einem Wandler von 5A und einem Kabelquerschnitt von 1,5mm²,
der die Stromwandler mit den Lastmanagement-Produkten verbindet.
Hausanschluss x Kabellänge
2
3
Rechnungsbeispiel mit Bezügersicherung von 63A :
63 x 4m
2
= 72.77
3
= Messtromwandler
80/5A
Rechnungsbeispiel mit Bezügersicherung von 125A :
125 x 10m
2
= 228.22
3
= Messtromwandler
250/5A
Sollte keine Spule mit dem berechneten Wert verfügbar oder zunahe liegend sein, kann die nächstgrössere
Spulengrösse verwendet werden. (Siehe Messstromwandler Auswahltabelle).
Ein falsch dimensionierter Stromwandler, kann falsche Messwerte liefern und die Lastregelung arbeitet nicht
korrekt.
Messstromwandler für Niederspannung
In dieser Tabelle sind die Berechnungen bereits erstellt.
Die Tabelle umfasst Kabellängen von 5m bis 20m und Bezügersicherungen von 20A bis 800A. Um den benötigten
Wandler zu bestimmen können die Werte einfach abgelesen werden.
Auswahltabelle mit 1,5mm²
20 25 32
2 25/5A 30/5A 40/5A
4 30/5A 40/5A 50/5A
6 40/5A 50/5A 60/5A
8 40/5A 50/5A 60/5A
10 50/5A 60/5A 70/5A
12 50/5A 60/5A 70/5A
14 50/5A 60/5A 75/5A
16 60/5A 70/5A 80/5A
18 60/5A 70/5A 100/5A
20 60/5A 70/5A 100/5A
22
60/5A 75/5A 100/5A
Bitte beachten Sie, dass diese Formel nicht verwendet werden kann, wenn die Messstromwandler bereits mit einem Anschlusskabel ausgestattet ist.
24 70/5A 80/5A 100/5A
26 70/5A 80/5A 100/5A
partino.ch 01.10.2024
28
70/5A 100/5A 120/5A
30 70/5A 100/5A 120/5A
32 75/5A 100/5A 120/5A
= Primärstrom Wandler
63A x 63A x 4m = 15'876
15'876 : 3 = 5'292
5'292
125A x 125A x 10m = 156'250
156'250 : 3 = 52'083.33
52'083.33
Absicherung in (A)
40 50 63 80
40/5A 50/5A 60/5A 75/5A
60/5A 70/5A 80/5A 100/5A
70/5A 80/5A 100/5A 120/5A
75/5A 100/5A 120/5A 150/5A
80/5A 100/5A 125/5A 160/5A
100/5A 120/5A 150/5A 200/5A
100/5A 120/5A 150/5A 200/5A
100/5A 125/5A 160/5A 200/5A
120/5A 150/5A 160/5A 250/5A
120/5A 150/5A 200/5A 250/5A
120/5A 150/5A 200/5A 250/5A
120/5A 150/5A 200/5A 250/5A
125/5A 160/5A 200/5A 250/5A
Singly | Technische Dokumentation
150/5A 160/5A 200/5A 250/5A
150/5A 200/5A 250/5A 300/5A
150/5A 200/5A 250/5A 300/5A
Set coil ratio:
0250/5A
^
y
= 72.77A
X
y
= 228.21A
X
100 125 160 200
100/5A 120/5A 150/5A 200/5A
125/5A 150/5A 200/5A 250/5A
150/5A 200/5A 250/5A 300/5A
200/5A 250/5A 300/5A 400/5A
200/5A 250/5A 300/5A 400/5A
250/5A 300/5A 400/5A 500/5A
250/5A 300/5A 400/5A 500/5A
250/5A 300/5A 400/5A 500/5A
250/5A 400/5A 400/5A 500/5A
300/5A 400/5A 500/5A 600/5A
300/5A 400/5A 500/5A 600/5A
300/5A 400/5A 500/5A 600/5A
300/5A 400/5A 500/5A 600/5A
400/5A 400/5A 500/5A 700/5A
400/5A 500/5A 600/5A 700/5A
400/5A 500/5A 600/5A 700/5A
Messstromwandler Auswahltabelle
Stromwandler
20/5A
25/5A
30/5A
40/5A
50/5A
60/5A
70/5A
75/5A
80/5A
100/5A
120/5A
125/5A
150/5A
160/5A
200/5A
250/5A
300/5A
400/5A
500/5A
600/5A
700/5A
750/5A
800/5A
1000/5A
1200/5A
1250/5A
1500/5A
1600/5A
2000/5A
2500/5A
3000/5A
4000/5A
5000/5A
6000/5A
8000/5A
10000/5A
250 315 400 500
250/5A 300/5A 400/5A 500/5A
300/5A 400/5A 500/5A 600/5A
400/5A 500/5A 600/5A 750/5A
500/5A 600/5A 700/5A 1000/5A
500/5A 600/5A 750/5A 1000/5A
600/5A 700/5A 1000/5A 1200/5A
600/5A 700/5A 1000/5A 1200/5A
600/5A 750/5A 1000/5A 1200/5A
700/5A 800/5A 1000/5A 1250/5A
700/5A 1000/5A 1200/5A 1500/5A
700/5A 1000/5A 1200/5A 1500/5A
750/5A 1000/5A 1200/5A 1500/5A
750/5A 1000/5A 1200/5A 1500/5A
800/5A 1000/5A 1250/5A 1600/5A
800/5A 1200/5A 1500/5A 1600/5A
1000/5A 1200/5A 1500/5A 2000/5A
Stromwandler
20/5A
25/5A
30/5A
40/5A
50/5A
60/5A
70/5A
75/5A
80/5A
100/5A
120/5A
125/5A
150/5A
160/5A
200/5A
250/5A
300/5A
400/5A
500/5A
600/5A
700/5A
750/5A
800/5A
1000/5A
1200/5A
1250/5A
1500/5A
1600/5A
2000/5A
2500/5A
3000/5A
4000/5A
5000/5A
6000/5A
8000/5A
10000/5A
630 800
600/5A 700/5A 2
750/5A 1000/5A 4
1000/5A 1200/5A 6
1200/5A 1500/5A 8
1200/5A 1500/5A 10
1500/5A 2000/5A 12
1500/5A 2000/5A 14
1500/5A 2000/5A 16
1600/5A 2000/5A 18
2000/5A 2500/5A 20
22
2000/5A 2500/5A
2000/5A 2500/5A 24
2000/5A 2500/5A 26
V1.1 RES 31
28
2000/5A 2500/5A
2000/5A 3000/5A 30
2500/5A 3000/5A 32
