Menü Communication - SSC
SSC - Singly System Controller
Status
Communication
Information
Settings
SCU found: 1
ONE found: 0
Return to menu
SCU found: 0
ONE found: 1
Return to menu
SCU found: 0
ONE found: 1
Return to menu

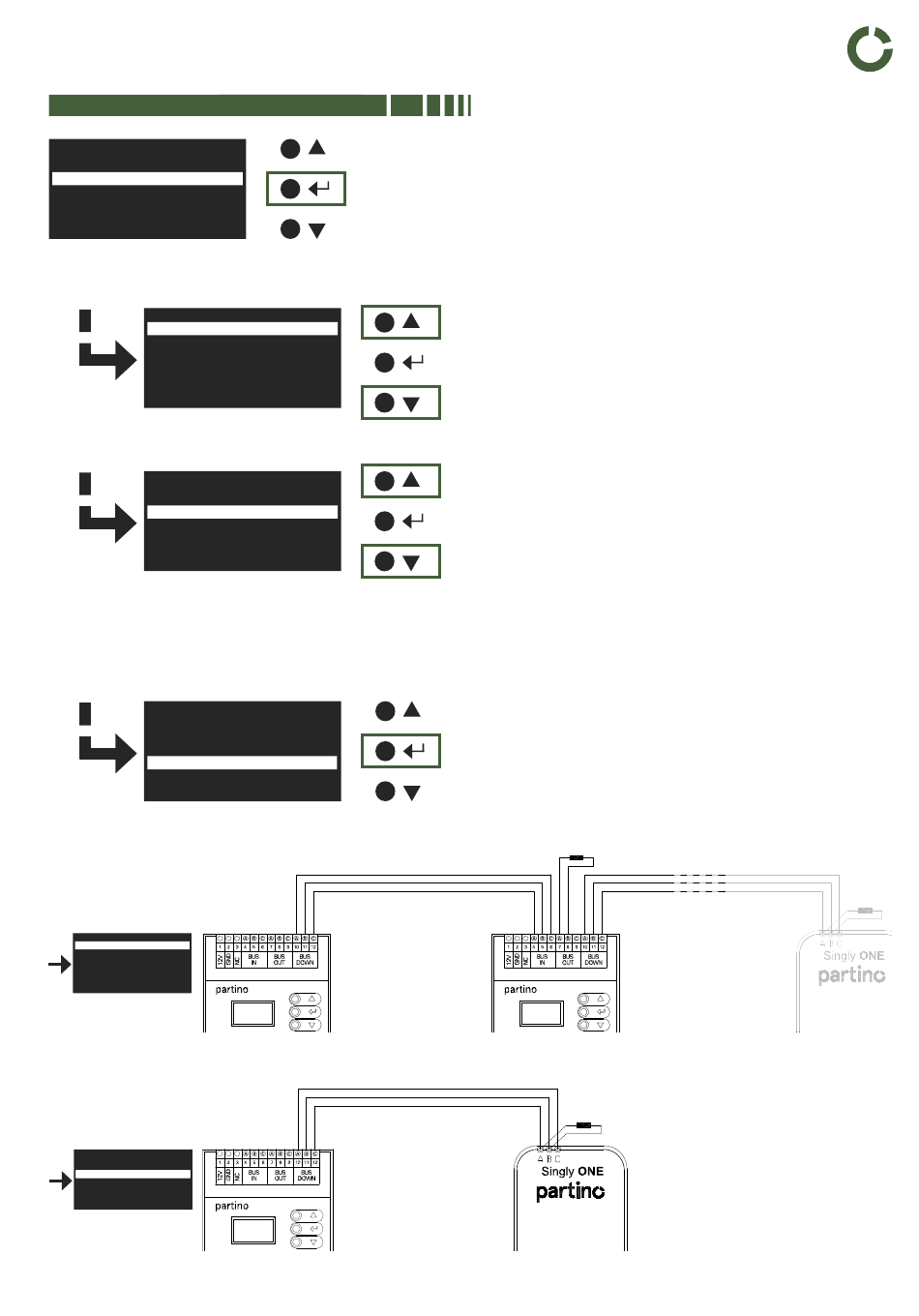

Singly System Controller: Verbindungsschema - SCU found
SSC - Singly System Controller
SCU found: 1
ONE found: 0
Return to menu
Es werden nur die Komponen-
ten angezeigt, die am BUS-DOWN
angeschlossen sind.
(Jeweils eine Ebene tiefer.)
Bild a
Singly System Controller: Verbindungsschema - ONE found
SSC - Singly System Controller SSC - Singly System Controller
SCU found: 0
ONE found: 1
Return to menu
Bild b
*
„Topologie" auf Seite 23
partino.ch 01.10.2024
Drücke ENTER beim Menüpunkt „Communication" um die
Informationen zu den Kommunikationswerten anzuzeigen.
"SCU found" - Bezügerüberwachung (4*)
Gefundene Singly Control Unit im ModBUS Netzwerk
(proprietär).
Je nach Grösse der Anlage können mehrere Einheiten
angezeigt werden. (Siehe Bild a)
"ONE found" - Singly ONE Charger (7*)
Gefundene Singly ONE im ModBUS Netzwerk (proprie-
tär) (Siehe Bild b).
Wenn in der Anlage kein SCU - Singly Control Unit vor-
handen ist, wird beim "ONE found" der Wert "1" ange-
zeigt. Je nach Grösse der Anlage können mehrere
Einheiten angezeigt werden. (Siehe Bild b)
Wenn in der Anlage ein SCU - Singly Control Unit vor-
handen ist, wird beim "ONE found" der Wert "0" ange-
zeigt. (Siehe Bild a)
Mit drücken auf ENTER bei "Return to menu" gelangst
du in das
ModBUS ModBUS
proprietär proprietär
SCU - Singly Control Unit SCU - Singly Control Unit
ModBUS ModBUS
proprietär proprietär
Singly | Technische Dokumentation
Hauptmenü zurück.
