partino SINGLY Technische Dokumentation Seite 30

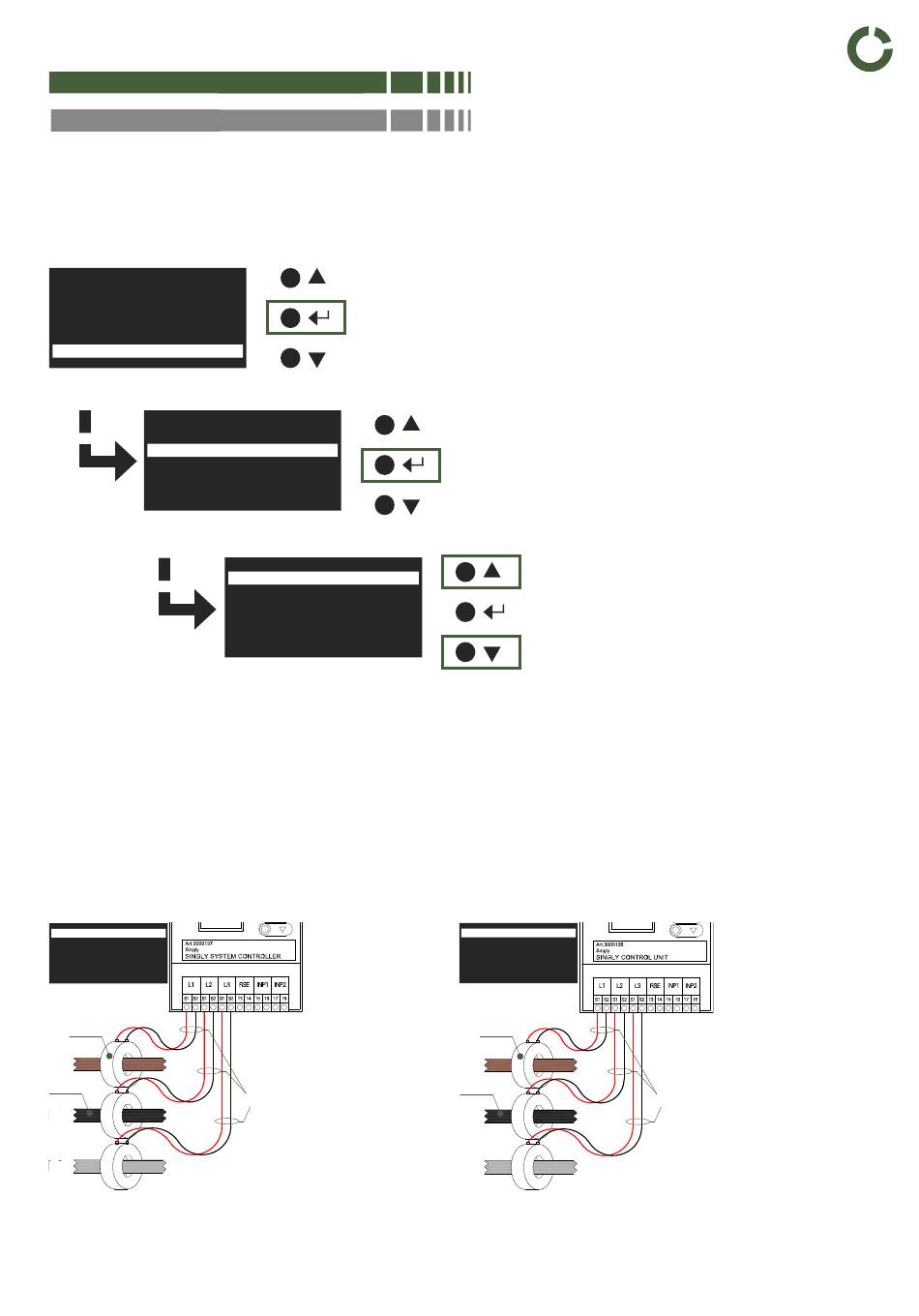

Menü Settings - Messstromwandler
SSC - Singly System Controller
SCU - Singly Control Unit
Die Einstellungen müssen an beiden Einheiten (SSC und SCU) vorgenommen werden.
Die Spulen (Coil) werden an beiden Einheiten (SSC und SCU) mit den richtigen Werten eingestellt.
Der einzustellenden Werte bei beiden Einheiten muss identisch mit den an den Einheiten
angehängten Spulen sein.
Status
Communication
Information
Settings
Fuse: 0063A
Coil: 0080/5A
Stop grid: Closed
Return to menu
Messstromwandler
SSC - Singly System Controller SSC - Singly System Controller
Set coil ratio:
0250/5A
^
Überwachung
Hausanschlusskasten
*250A
L1 L1
125A
L2 L2
L3 L3
* zur Berechnung der Stromwandler („Menü Settings - Messstromwandler" auf Seite 31)
partino.ch 01.10.2024
Drücke ENTER beim Menüpunkt "Settings"um die Ein-
stellung der Gerätewerte vorzunehmen.
Set coil ratio:
0080/5A
^
+/rot (S1)
-/sw (S2)
z.B. 10m (meter)
Singly | Technische Dokumentation
Drücke ENTER beim Menüpunkt "Coil" um die
Einstellungen der eingebauten Messstromwandler in der
Anlage einzustellen.
Mit UP kannst du den Wert schrittweise erhö-
hen. Mit DOWN kannst du den Wert schrittwei-
se verringern.
Mit der Taste ENTER sprinst du zur nächsten
Ziffer.
Die ersten vier Ziffern lassen sich individuell
im Bereich von 0 bis 9 einstellen. Für die letzte
Ziffer sind ausschliesslich die Werte 1 oder 5
zulässig. Nach der Auswahl der letzten
Ziffer kehre mit der ENTER-Taste zum Menü
zurück.
SCU - Singly Control Unit SCU - Singly Control Unit
Set coil ratio:
0080/5A
^
Überwachung
Bezügersicherung
*80A
L1 L1
63A
L2 L2
L3 L3
+/rot (S1)
-/sw (S2)
z.B. 4m (meter)
V1.1 RES 30
