Gerätebezeichnung
Singly System Controller (SSC), Singly Control Unit (SCU)
Die Anschlüsse und Bedienung ist bei den Produkten Singly System Controller und Singly Control Unit generell
identisch. Die Anschlussklemmen sind vorsichtig festzuziehen, ohne sie zu überdrehen (max.0,4 Nm).

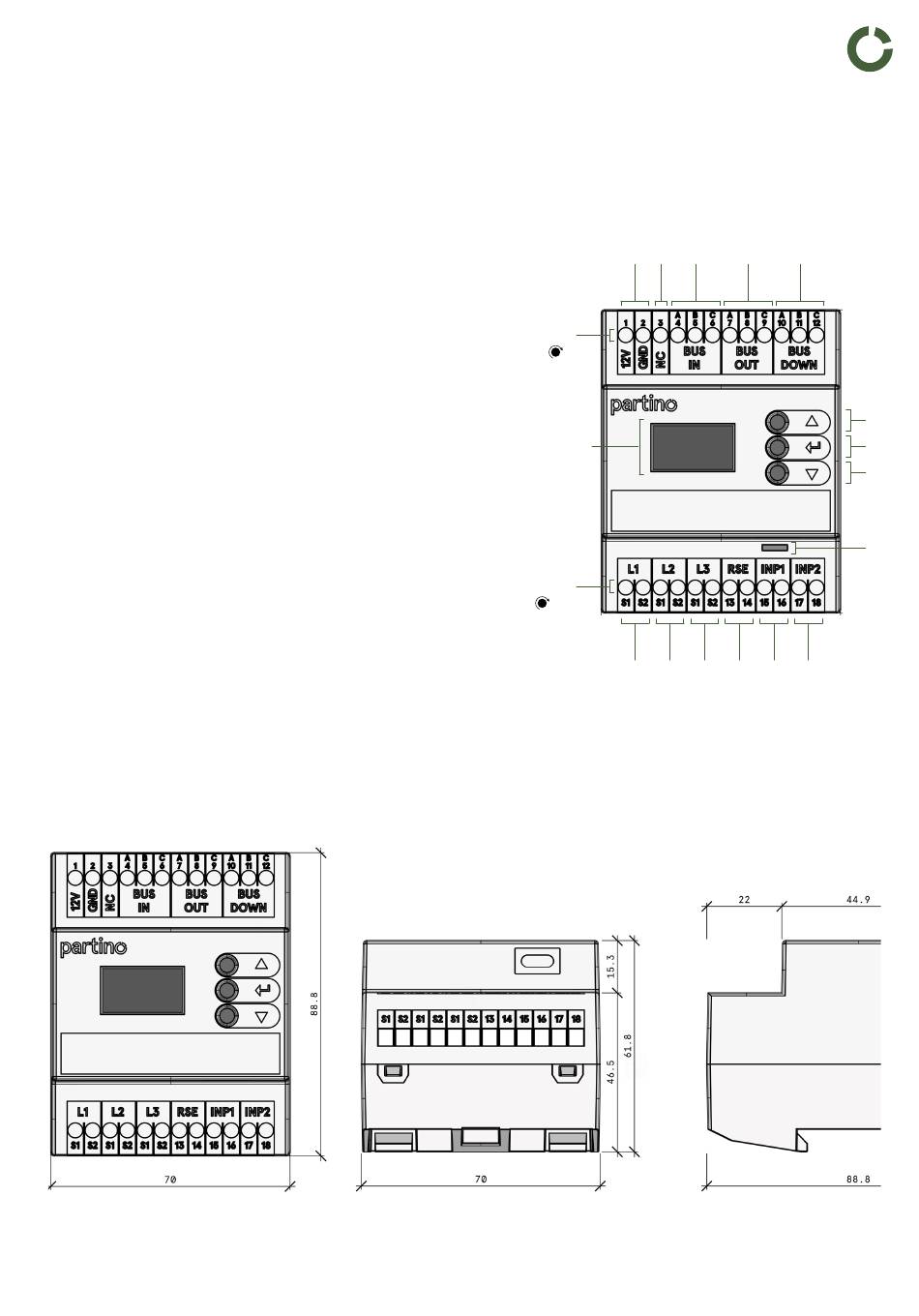

Oberer Bereich der Anschlüsse
Pos. Klemmen
Bezeichnung
A.
(1-2)
Eingang 12V DC (12V+/GND-)
B.
(3)
NC (not connected) reserve
C.
(4-6)
ModBUS IN (A,B,C) RS485-Signal
D.
(7-9)
ModBUS OUT (A,B,C) RS485-Signal
E.
(10-12)
ModBUS DOWN (A,B,C) RS485-Signal
Mittlerer Bereich der Bedienung
Pos. Steuerung Bezeichnung
F.
Display
(Status, Communication, Information, Settings)
G.
Pfeil Oben (Zeile hoch / Zahlenwert höher stellen)
H.
ENTER
(Bestätigen)
I.
Pfeil Unten (Zeile runter / Zahlenwert tiefer stellen)
J.
Anschluss
USB-C (seitlich) / (Micro USB)
Unterer Bereich der Anschlüsse
Pos. Klemmen
Bezeichnung
K.
(S1-S2)
Messstromwandler (L1)
L.
(S1-S2)
Messstromwandler (L2)
N.
(S1-S2)
Messstromwandler (L3)
M.
(13-14)
Signal-RSE (Rundsteuerempfänger)
O.
(15-16)
Eingangssignal (INP1) reserve
P.
(17-18)
Eingangssignal (INP2) reserve
Masse (mm)
Frontansicht
partino.ch
01.10.2024
BUS in line C
BUS in line B
BUS in line A
NC
GND
12V DC
1
2
3
4
5
6
S1
S2
S1
S2
S1
S2
13
BUS in line C
BUS in line B
S1
S2
BUS in line A
L1
NC
P1
P2
GND
S1
S2
12V DC
L2
P1
P2
1
2
3
4
5
6
7
8
S1
S2
L3
P1
P2
RSE
S1
S2
S1
S2
S1
S2
13
14
S1
S2
L1
P1
P2
S1
S2
L2
P1
P2
S1
S2
L3
P1
P2
RSE
Seitentansicht-unten
Singly | Technische Dokumentation
Artikel:
we-Guard
BUS out line C
BUS out line B
BUS out line A
BUS down line A
BUS down line B
BUS down line C
7
8
9
10
11
12
0,4 Nm
14
15
16
17
18
(0,4 Nm)
BUS out line C
BUS out line B
BUS out line A
BUS down line A
BUS down line B
BUS down line C
9
10
11
12
0,4 Nm
15
16
17
18
(0,4 Nm)
Bezeichnung:
Datenblatt
A B
C
D
F
K
L
N
M
Seitenansicht-rechts
Artikel:
we-Guard
Alle Angaben ohne Gewähr auf Vollständigkeit.
Die Verantwortung der Elektroplanung
liegt beim Elektroinstallateur
Partino Mobile Energie AG
Industriestrasse 23
5036 Oberentfelden
E
G
H
I
J
O
P
Bezeichnung:
Datenblatt
Erstellt von:
Datum:
LWa
23.02.2023
V1.1 RES
