partino SINGLY Technische Dokumentation Seite 32

Menü Settings - RSE
SSC - Singly System Controller

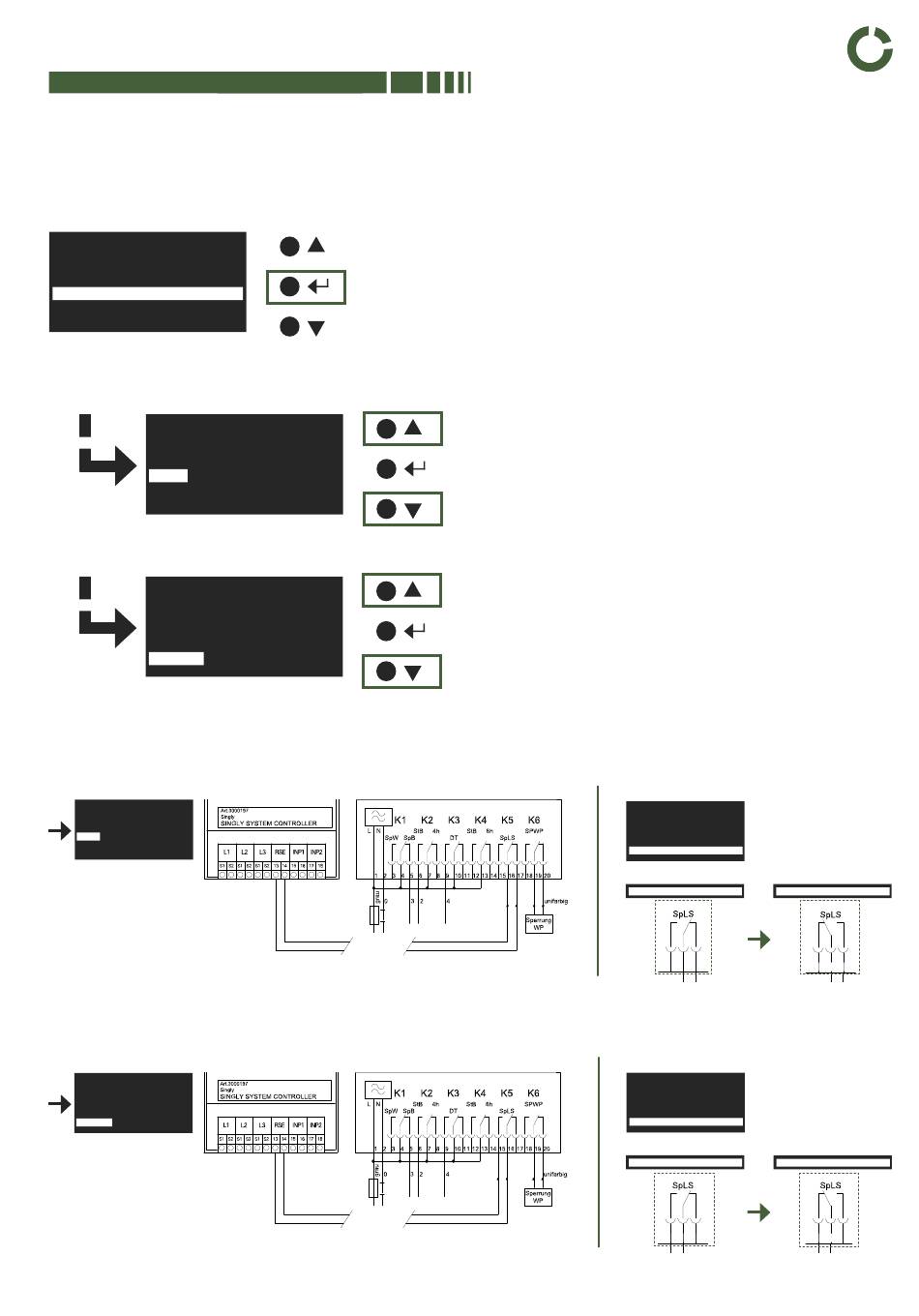

Im Menüpunkt "Settings" findet sich auch die Einstellung zur Sperrung (RSE). Die Einstellung gibt
vor, bei welchem Zustand des RSE die Einheit den Betrieb stoppt. Diese Einstellung muss bei
beiden Einheiten (SSC und SCU) identisch sein. Hier unbedingt die Vorgaben des jeweiligen EW
beachten!
Fuse: 0063A
Coil: 0100/5A
Stop grid: Closed
Return to menu
Grid is stopped when
contact RSE is:
Open
Closed
Grid is stopped when
contact RSE is:
Open
Closed
Muster-Anschlussschema RSE-Sperrsignal: OPEN*
SSC - Singly System Controller
Grid is stopped when
contact RSE is:
Open
Closed
Bild a
Muster-Anschlussschema RSE-Sperrsignal: CLOSED*
SSC - Singly System Controller SSC - Singly System Controller
Grid is stopped when
contact RSE is:
Open
Closed
Bild b
*RSE-Anschlüsse sind regional unterschiedlich. Klären Sie diese mit Ihrem Netzbetreiber vor Ort.
partino.ch 01.10.2024
Drücke ENTER beim Menüpunkt "Stop grid", um die Einstellun-
gen des RSE-Sperrsignals zu der Ladestation vorzunehmen.
Die Übermittlung des RSE-Sperrsignals, offen oder geschlos-
sen, unterscheidet sich je nach Energieversorger. Die Freigabe
erfolgt ausschliesslich durch den
SSC - Singly System Controller. (für weitere Details siehe unten)
Rundsteuerungsempfänger (RSE) Rundsteuerungsempfänger (RSE)
2x1.5mm2
LADESTATION
SSC (13/14) EW NOTAUS 2x1.5mm2
Potential-Frei
Rundsteuerungsempfänger (RSE) Rundsteuerungsempfänger (RSE)
2x1.5mm2
RSE-(15/16)
LADESTATION
SSC (13/14)
EW NOTAUS 2x1.5mm2
Potential-Frei
Singly | Technische Dokumentation
"Stop grid: Open"
Wenn das RSE-Sperrsignal vom EW geöffnet wird, wird
die Stromzufuhr zur Ladestation unterbrochen.
In diesem Zustand fliesst kein Strom.
Mit anschliessendem drücken der ENTER-Taste bestätigts
du die ausgewählte Eingabe und gelangst in das
Einstellungsmenü zurück. (Siehe Bild a)
"Stop grid: Closed"
Wenn das RSE-Sperrsignal vom EW geschlossen wird, wird
die Stromzufuhr zur Ladestation unterbrochen.
In diesem Zustand fliesst kein Strom.
Mit anschliessendem drücken der ENTER-Taste bestätigst
du die ausgewählte Eingabe und gelangst in das
Einstellungsmenü zurück. (Siehe Bild b)
Menü-Status: SCU oder Singly ONE Menü-Status: SCU oder Singly ONE
Current L1:
Current L2:
Current L3:
Stop Grid: Active
Stop Grid: Inactive
RSE-(16/17)
RSE-(16/17) Kontakt geschlossen
Menü-Status: SCU oder Singly ONE Menü-Status: SCU oder Singly ONE
Current L1:
Current L2:
Current L3:
Stop Grid: Active
Stop Grid: Inactive
RSE-(15/16) Kontakt offen
Wenn das RSE-Sperrsignal
8.0A offen ist, wird die Stromzufuhr
zur Ladestation unterbrochen.
8.0A
8.0A
Stop Grid: Active
15 16 17 15 16 17
RSE-(16/17) Kontakt offen
Wenn das RSE-Sperrsignal
8.0A
geschlossen ist, wird die
Stromzufuhr zur Ladestation
8.0A
unterbrochen.
8.0A
Stop Grid: Active
15 16 17 15 16 17
RSE-(15/16) Kontakt geschlossen
V1.1 RES 32
