partino SINGLY Technische Dokumentation Seite 27

Menü Communication - SCU
SCU - Singly Control Unit
Status
Communication
Information
Settings
SSC: Connected
SCU found: 0
ONE found: 4
Return to menu
SSC: Connected
SCU found: 0
ONE found: 3
Return to menu
SSC: Connected
SCU found: 0
ONE found: 3
Return to menu
SCU found: 0
ONE found: 3
Return to menu

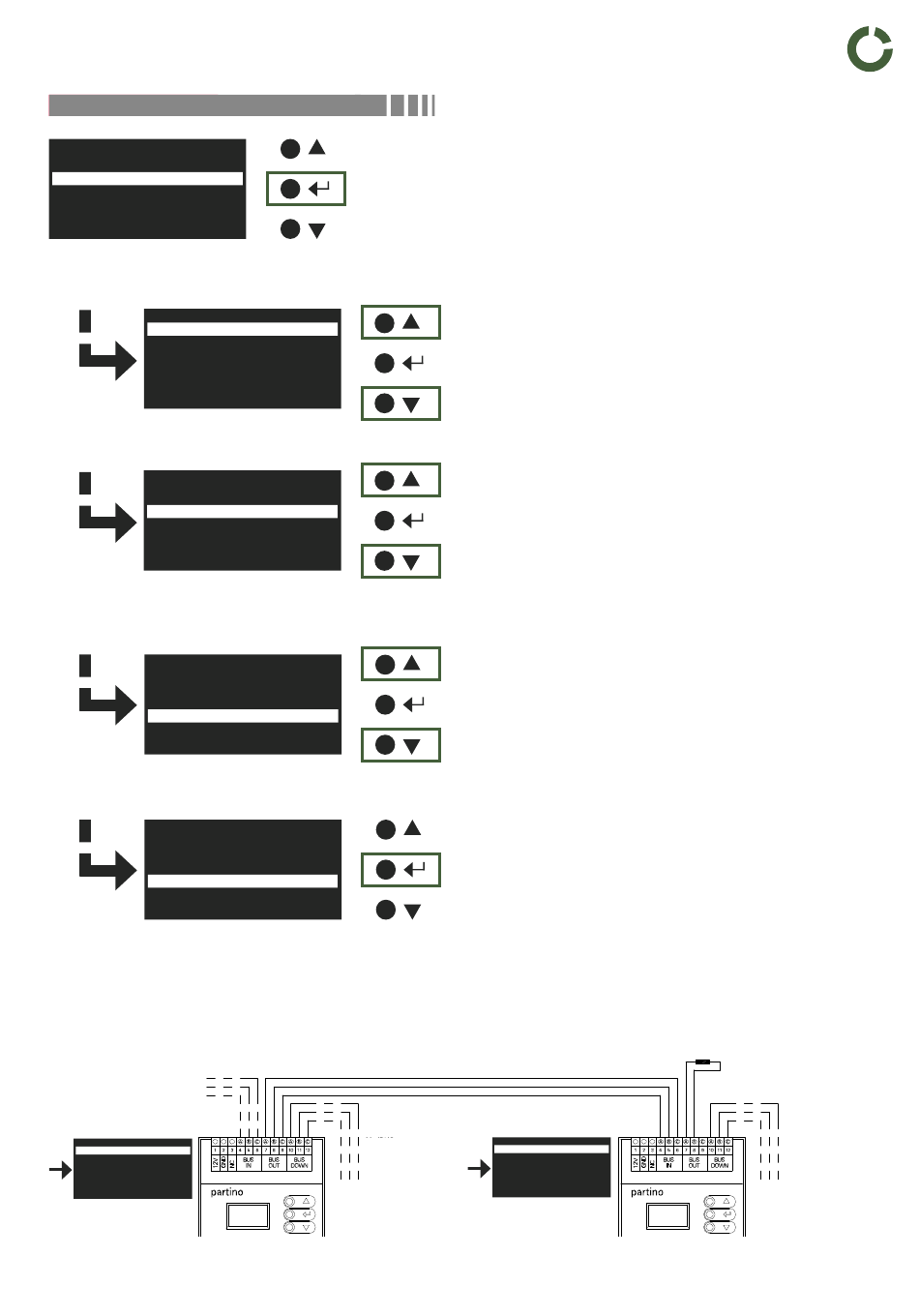

Singly Control Unit: Verbindungsschema - ONE found
System Manager System Manager
(BUS OUT) (BUS OUT)
Nr.1 Nr.1
SCU - Singly Control Unit SCU - Singly Control Unit
SCU found: 0
ONE found: 1
Return to menu
Es werden nur die Komponenten Es werden nur die Komponenten
angezeigt, die am BUS-DOWN angezeigt, die am BUS-DOWN
angeschlossen sind. angeschlossen sind.
(Jeweils eine Ebene tiefer.) (Jeweils eine Ebene tiefer.)
Bild a
*
„Topologie" auf Seite 23
partino.ch 01.10.2024
Drücke ENTER beim Menüpunkt „Communication"
um die Informationen zu den Kommunikationswerten
anzuzeigen
"SSC: Connected" gibt an, dass die Verbindung mit
dem Singly System Controller verbunden ist.
"SSC: Disconnected" gibt an, dass die Verbindung zum
Singly System Controller getrennt ist und somit kein
Lastmanagement angeschlossen ist.
"SCU found" - Bezügerüberwachung (4*)
Gefunde Singly Control Unit im ModBUS Netzwerk
(proprietär).
Wenn in der Anlage ein Singly Control Unit (SCU) vor-
handen ist, wird beim "SCU found" der Wert "0" ange-
zeigt. Es werden nur die Komponenten angezeigt, die
am BUS-DOWN (eine Ebene tiefer) angeschlossen sind.
(siehe Bild a).
"ONE found" - Singly ONE Charger (7* )
Gefunde Singly ONE im ModBUS
Netzwerk (proprietär).
Bei hinzufügen von weiteren ONE wird dieser Wert
fortlaufend erhöht.
Mit drücken auf ENTER bei "Return to menu" gelangst
du in das
ModBUS ModBUS
proprietär proprietär
Singly ONE 1 Singly ONE 1
(1 Stk). (1 Stk).
Singly | Technische Dokumentation
Hauptmenü zurück.
Nr.2 Nr.2
SCU - Singly Control Unit SCU - Singly Control Unit
SCU found: 0
ONE found: 3
Return to menu
Es werden nur die Komponenten Es werden nur die Komponenten
angezeigt, die am BUS-DOWN angezeigt, die am BUS-DOWN
angeschlossen sind. angeschlossen sind.
(Jeweils eine Ebene tiefer.) (Jeweils eine Ebene tiefer.)
120Ω 120Ω
ModBUS ModBUS
proprietär proprietär
Singly ONE Charger Singly ONE Charger
2, 3 und 4 (3 Stk.) 2, 3 und 4 (3 Stk.)
V1.1 RES 27
