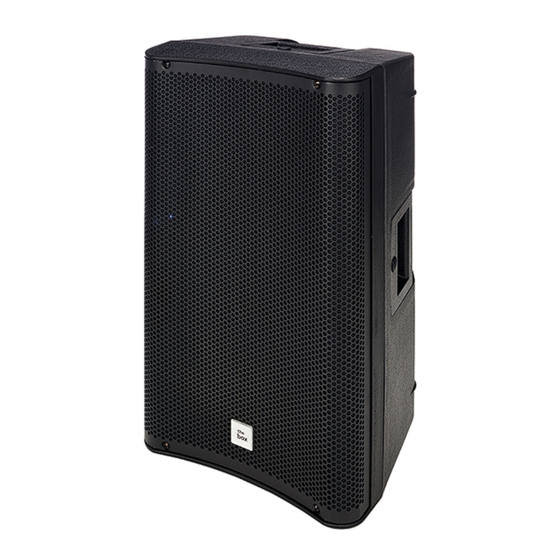

thomann the t.box pro DSP 110 Bedienungsanleitung
Aktiver lautsprecher
Vorschau ausblenden
Andere Handbücher für the t.box pro DSP 110:
- Bedienungsanleitung (36 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für thomann the t.box pro DSP 110
Inhaltszusammenfassung für thomann the t.box pro DSP 110
- Seite 1 DSP 110 Aktiver Lautsprecher...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation und Inbetriebnahme....................12 4.1 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 DSP-Funktionen............................23 Technische Daten............................ 27 7.1 Frequenzgang........................... 31 Stecker- und Anschlussbelegungen....................47 Reinigung..............................
- Seite 3 DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 4 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 6 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 7 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 8 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
- Seite 9 Leistungsmerkmale Leistungsmerkmale Die aktiven 2-Wege-Fullrange-Lautsprecher zeichnen sich durch folgende Merkmale aus: Geeignet für PA-Anwendungen und DJ-Anwendungen 1 × Tieftöner: – DSP 110: 10-Zoll-Lautsprecher (Ferrite) mit 2-Zoll-Schwingspule 1 × Hochtöner: – DSP 110 und DSP 112: 1-Zoll-Kompressionstreiber (Ferrite) mit 1,4-Zoll-Schwingspule 2 × regelbarer Mic/Line-Eingang, XLR-/6,35-mm-Klinken-Kombibuchse 1 ×...
- Seite 10 Leistungsmerkmale 4 × DSP-Soundprogramm: Musik, Live, Stimme, DJ Low-Cut-Filter, schaltbar bei 80 Hz, 100 Hz, 120 Hz oder 150 Hz DSP 110: Standby-Funktion 35 mm Ständerf l ansch Stabiles Kunststof f g ehäuse mit Tragegrif f e n DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 11 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 12 Installation und Inbetriebnahme HINWEIS! Mögliche Sachschäden durch ungeeignete Stative! Wenn das Gerät auf einem ungeeigneten Stativ montiert wird, besteht die Gefahr, dass das Stativ umfällt und Sachschäden verursacht. Verwenden Sie ausschließlich Stative, deren maximale Tragkraft mindestens dem Gewicht des Geräts entspricht. Achten Sie stets auf einen sicheren Stand des Sta‐ tivs.
- Seite 13 Installation und Inbetriebnahme 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
- Seite 14 Anschlüsse und Bedienelemente DSP 110 (Art.-Nr. 401528) ö & DSP 110 POWER: 1000W ( PEAK ) AUX IN POWER INPUT Power Input: 230V~50Hz Fuse: T2AL250V Auto Stand-by POWER DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 15 Anschlüsse und Bedienelemente 1 [DSP] | Hintergrundbeleuchtetes Display zur Anzeige der DSP-Funktionen 2 [AUX IN] | Eingang Linepegel-Zuspieler (z. B. MP3-Spieler oder CD-Spieler), ausgeführt als 3,5-mm-Klinkenbuchse. Die Stereosignale werden zusammengefasst. 3 [INPUT 1] / [INPUT 2] | Mic-/Line-Eingang, ausgeführt als XLR-/6,35-mm-Klinken-Kombibuchse, symmetrisch 4 [OUTPUT] | XLR-Einbaustecker, 3-polig, für die Ausgabe von Line-Level-Signalen.
- Seite 16 DSP-Funktionen DSP-Funktionen Navigieren im Menü Das Gerät zeigt die Gesamtlautstärke an. Drehen Sie [MASTER VOL | PUSH FOR DSP] nach links oder rechts, um die Gesamtlaut‐ stärke in einem Bereich von „–60 dB“ … „+10 dB“ einzustellen. Drücken Sie [MASTER VOL | PUSH FOR DSP], um das Hauptmenü aufzurufen und die DSP- Einstellungen vorzunehmen.
- Seite 17 DSP-Funktionen Menüübersicht Menüebene 1 Menüebene 2 Funktion „MODE“ „MUSIC“ Das Soundprogramm für Musik wird aktiviert. „LIVE“ Das Soundprogramm Live wird aktiviert. „SPEECH“ Das Soundprogramm für Stimme wird aktiviert. „DJ“ Das Soundprogramm für DJ-Anwendungen wird akti‐ viert. „LOCATION“ „NORMAL“ Die Klangregelung für normale Wiedergabe ist akti‐ viert.
- Seite 18 DSP-Funktionen Menüebene 1 Menüebene 2 Funktion „150HZ“ Frequenzunterdrückung unterhalb von 150 Hz „DELAY“ „OFF“ Schallverzögerung ausgeschaltet. „0.1mS… Stellt die Schallverzögerung in Millisekunden ein (0,1 16.0mS“ ms…16,0 ms). „LED MODE“ „OFF“ Indikator-LED ausgeschaltet. „ON“ Indikator-LED leuchtet dauerhaft. „LIMITER“ Indikator-LED leuchtet bei Übersteuerung. „LCD DIM“...
- Seite 19 DSP-Funktionen Menüebene 1 Menüebene 2 Funktion „INFO“ „DSP Firmware Die aktuelle Firmwareversion wird angezeigt. Vx.x.x“ „EXIT“ Verlässt das Hauptmenü und kehrt zur Lautstärkean‐ zeige zurück. DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 20 Technische Daten Technische Daten DSP 110 (Art.-Nr. 401528) System Aktiver 2-Wege-Fullrange-Lautsprecher Verstärkerklasse D-Endstufe und AB-Endstufe Bestückung Tieftöner 1 × 10-Zoll-Laut‐ sprecher (Ferrite) mit 2-Zoll- Schwingspule Hochtöner 1 × 1-Zoll-Kompressionstreiber (Fer‐ rite) mit 1,4-Zoll-Schwingspule Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 Mic/Line 2 × XLR-/6,35-mm-Klinken-Kombibuchse, symmetrisch Linepegel-Zuspieler 1 ×...
- Seite 21 Technische Daten DSP 110 (Art.-Nr. 401528) Frequenzbereich 58 Hz … 19 kHz –3 dB Trennfrequenz 3,0 kHz Ausgangsleistung 250 W Peak 1000 W Empfindlichkeit (1 W/1 m) 95 dB SPL Nennimpedanz 4 Ω Schalldruckpegel, max. 132 dB SPL Kurzzeit-Schalldruckpegel, max. 135 dB SPL Abstrahlwinkel (H ×...
- Seite 22 Technische Daten DSP 110 (Art.-Nr. 401528) Höhe 523 mm Tiefe 307 mm Gewicht 13 kg Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen Relative Luftfeuchte 20 %…80 % (nicht kondensierend) DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 23 Technische Daten Weitere Informationen DSP 110 (Art.-Nr. 401528) Gehäuse Kunststoff Farbe Schwarz Flugfähig Nein Monitorschräge Wege 2-Wege Ständerflansch 35 mm Wandhalterung Nein Schutzhülle Optional (Art.-Nr. 410588) Koffer Optional (Art.-Nr. 489872) DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 24 Technische Daten 7.1.2 DSP 110 Musik dBSPL 20 Hz DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 25 Technische Daten Live dBSPL 20 Hz DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 26 Technische Daten Stimme dBSPL 20 Hz DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 27 Technische Daten dBSPL 20 Hz DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 28 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 29 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 30 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 DSP 108, DSP 110, DSP 112, DSP 115 Aktiver Lautsprecher...
- Seite 31 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
- Seite 32 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 33 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
