Inhaltszusammenfassung für thomann The box pro DSX 110

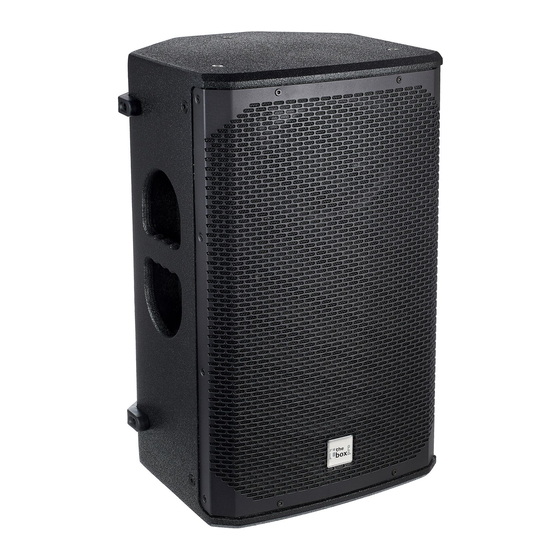

- Seite 1 DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 11.10.2024, ID: 471967, 471968, 471969 (V3)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation und Inbetriebnahme....................12 4.1 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 DSP-Funktionen............................19 Technische Daten............................ 23 7.1 Frequenzgang........................... 26 Stecker- und Anschlussbelegungen....................38 Reinigung..............................
- Seite 4 DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 8 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 9 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
- Seite 10 Leistungsmerkmale Leistungsmerkmale Die aktiven 2-Wege-Fullrange-Lautsprecher zeichnen sich durch folgende Merkmale aus: Geeignet für PA-Anwendungen und DJ-Anwendungen 1 × Tieftöner: – DSX 110: 10-Zoll-Lautsprecher (Ferrite) mit 1,4-Zoll-Schwingspule – DSX 112: 12-Zoll-Lautsprecher (Ferrite) mit 1,4-Zoll-Schwingspule – DSX 115: 15-Zoll-Lautsprecher (Ferrite) mit 1,75-Zoll-Schwingspule 1 ×...
- Seite 11 Leistungsmerkmale 35 mm Ständerflansch Hochwertiges Holzgehäuse mit Tragegriffen DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 12 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 13 Installation und Inbetriebnahme HINWEIS! Mögliche Sachschäden durch ungeeignete Stative! Wenn das Gerät auf einem ungeeigneten Stativ montiert wird, besteht die Gefahr, dass das Stativ umfällt und Sachschäden verursacht. Verwenden Sie ausschließlich Stative, deren maximale Tragkraft mindestens dem Gewicht des Geräts entspricht. Achten Sie stets auf einen sicheren Stand des Sta‐ tivs.
- Seite 14 Installation und Inbetriebnahme 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
- Seite 15 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente DSX 110 (Art.-Nr. 471967) & ö DSX 110 POWER: 1400W ( PEAK ) & Power Input: 230V~50Hz Fuse: T3.15AL250V Auto Stand-by POWER DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 16 Anschlüsse und Bedienelemente 1 [DSP] | Hintergrundbeleuchtetes Display zur Anzeige der DSP-Funktionen 2 [AUX IN] | Eingang Linepegel-Zuspieler (z. B. MP3-Spieler oder CD-Spieler), ausgeführt als 3,5-mm-Klinkenbuchse. Die Stereosignale werden zusammengefasst. 3 [INPUT 1] / [INPUT 2] | Mic-/Line-Eingang, ausgeführt als XLR-/6,35-mm-Klinken-Kombibuchse, symmetrisch 4 [OUTPUT] | XLR-Einbaustecker, 3-polig, für die Ausgabe von Line-Level-Signalen.
- Seite 17 Anschlüsse und Bedienelemente DSX 112 (Art.-Nr. 471968) und DSX 115 (Art.-Nr. 471969) & ö & Power Input: 230V~50Hz Fuse: T3.15AL250V DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 18 Anschlüsse und Bedienelemente 1 [DSP] | Hintergrundbeleuchtetes Display zur Anzeige der DSP-Funktionen 2 [AUX IN] | Eingang Linepegel-Zuspieler (z. B. MP3-Spieler oder CD-Spieler), ausgeführt als 3,5-mm-Klinkenbuchse. Die Stereosignale werden zusammengefasst. 3 [INPUT 1] / [INPUT 2] | Mic-/Line-Eingang, ausgeführt als XLR-/6,35-mm-Klinken-Kombibuchse, symmetrisch 4 [OUTPUT] | XLR-Einbaustecker, 3-polig, für die Ausgabe von Line-Level-Signalen.
- Seite 19 DSP-Funktionen DSP-Funktionen Navigieren im Menü Das Gerät zeigt die Gesamtlautstärke an. Drehen Sie [MASTER VOL | PUSH FOR DSP] nach links oder rechts, um die Gesamtlaut‐ stärke in einem Bereich von „–60 dB“ … „+10 dB“ einzustellen. Drücken Sie [MASTER VOL | PUSH FOR DSP], um das Hauptmenü aufzurufen und die DSP- Einstellungen vorzunehmen.
- Seite 20 DSP-Funktionen Menüübersicht Menüebene 1 Menüebene 2 Funktion „MODE“ „MUSIC“ Das Soundprogramm für Musik wird aktiviert. „LIVE“ Das Soundprogramm Live wird aktiviert. „SPEECH“ Das Soundprogramm für Stimme wird aktiviert. „DJ“ Das Soundprogramm für DJ-Anwendungen wird akti‐ viert. „LOCATION“ „NORMAL“ Die Klangregelung für normale Wiedergabe ist akti‐ viert.
- Seite 21 DSP-Funktionen Menüebene 1 Menüebene 2 Funktion „150HZ“ Frequenzunterdrückung unterhalb von 150 Hz „DELAY“ „OFF“ Schallverzögerung ausgeschaltet. „0.1mS… Stellt die Schallverzögerung in Millisekunden ein (0,1 16.0mS“ ms…16,0 ms). „LED MODE“ „OFF“ Indikator-LED ausgeschaltet. „ON“ Indikator-LED leuchtet dauerhaft. „LIMITER“ Indikator-LED leuchtet bei Übersteuerung. „LCD DIM“...
- Seite 22 DSP-Funktionen Menüebene 1 Menüebene 2 Funktion „INFO“ „DSP Firmware Die aktuelle Firmwareversion wird angezeigt. Vx.x.x“ „EXIT“ Verlässt das Hauptmenü und kehrt zur Lautstärkean‐ zeige zurück. DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 23 Technische Daten Technische Daten DSX 110 DSX 112 DSX 115 (Art.-Nr. 471967) (Art.-Nr. 471968) (Art.-Nr. 471969) System Aktiver 2-Wege-Fullrange-Lautsprecher Verstärkerklasse D-Endstufe und AB-Endstufe Bestückung Tieftöner 1 × 10-Zoll-Lautsprecher 1 × 12-Zoll-Lautsprecher 1 × 15-Zoll-Lautsprecher (Ferrite) mit 1,4-Zoll- (Ferrite) mit 1,4-Zoll- (Ferrite) mit 1,75-Zoll- Schwingspule Schwingspule...
- Seite 24 Technische Daten DSX 110 DSX 112 DSX 115 (Art.-Nr. 471967) (Art.-Nr. 471968) (Art.-Nr. 471969) Trennfrequenz 3,0 kHz 2,8 kHz Ausgangsleistung 350 W 500 W Peak 1400 W 2000 W Empfindlichkeit (1 W/1 m) 96 dB SPL 97 dB SPL 98 dB SPL Nennimpedanz 4 Ω...
- Seite 25 Technische Daten DSX 110 DSX 112 DSX 115 (Art.-Nr. 471967) (Art.-Nr. 471968) (Art.-Nr. 471969) Gewicht 15,5 kg 19,1 kg 23,6 kg Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen Relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen DSX 110 DSX 112 DSX 115 (Art.-Nr.
- Seite 26 Technische Daten 7.1 Frequenzgang 7.1.1 DSX 110 Musik dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 27 Technische Daten Live dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 28 Technische Daten Stimme dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 29 Technische Daten dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 30 Technische Daten 7.1.2 DSX 112 Musik dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 31 Technische Daten Live dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 32 Technische Daten Stimme dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 33 Technische Daten dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 34 Technische Daten 7.1.3 DSX 115 Musik dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 35 Technische Daten Live dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 36 Technische Daten Stimme dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 37 Technische Daten dBSPL 20 Hz DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 38 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 39 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 40 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 41 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
- Seite 42 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 43 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
- Seite 44 Notizen DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 45 Notizen DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 46 Notizen DSX 110, DSX 112, DSX 115 Aktiver Lautsprecher...
- Seite 48 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
