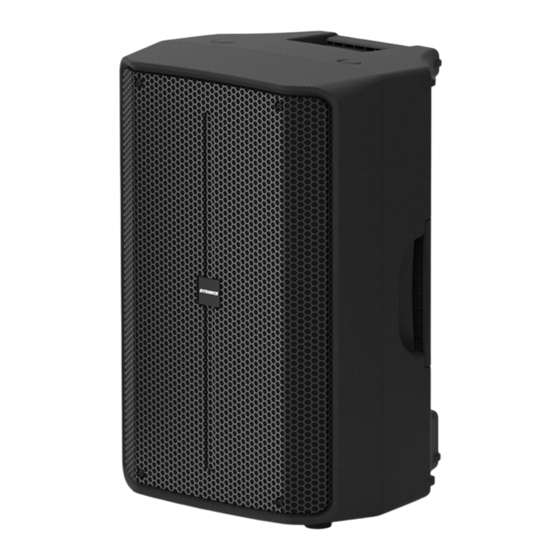

- Seite 1 D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 22.08.2023, ID: 523023, 523025, 523026...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................11 Inbetriebnahme............................12 Anschlüsse und Bedienelemente....................14 Technische Daten............................ 17 Stecker- und Anschlussbelegungen....................27 Reinigung..............................30 Umweltschutz............................31 D110SP, D112SP, D115SP Aktiver Lautsprecher... - Seite 4 D110SP, D112SP, D115SP Aktiver Lautsprecher...
-
Seite 5: Allgemeine Hinweise
Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... -
Seite 6: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Bei einem Kurzschluss besteht Brand- und Lebensgefahr. Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Schalten Sie bei Beschä‐ digung der Isolation sofort die Spannungsversorgung ab und veranlassen Sie die Reparatur. Falls Sie sich unsicher sind, wenden Sie sich an eine qualifizierte Elektrofachkraft.
- Seite 9 Sicherheitshinweise HINWEIS! Beschädigung des Geräts durch hohe Spannungen! Das Gerät kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Über‐ spannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen. Stellen Sie sicher, dass die Spannungsangabe auf dem Gerät mit dem örtlichen Stromversorgungsnetz übereinstimmt, bevor Sie das Gerät einstecken.
- Seite 10 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung durch Weichmacher in Gummifüßen! Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeig‐ nete Unterlage oder Filzgleiter, damit die Gummifüße des Geräts nicht in direkten Kontakt mit dem Untergrund kommen.
-
Seite 11: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der aktive Lautsprecher zeichnet sich durch folgende Merkmale aus: aktiver Fullrange-Lautsprecher für PA- und DJ-Anwendungen maximale Ausgangsleistung 800 W oder 1400 W (modellabhängig) 10-Zoll-, 12-Zoll- oder 15-Zoll-Tieftöner (modellabhängig) 1-Zoll- oder 1,35-Zoll-Kompressionstreiber (modellabhängig) 4 DSP-Soundprogramme: Music, Vocal/LowCut, Live, Stage Monitor FIR-Filter Bluetooth®... -
Seite 12: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 13 Inbetriebnahme HINWEIS! Mögliche Sachschäden durch ungeeignete Stative! Wenn das Gerät auf einem ungeeigneten Stativ montiert wird, besteht die Gefahr, dass das Stativ umfällt und Sachschäden verursacht. Verwenden Sie ausschließlich Stative, deren maximale Tragkraft mindestens dem Gewicht des Geräts entspricht. Achten Sie stets auf einen sicheren Stand des Sta‐ tivs.
-
Seite 14: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente & ö 230V D110SP, D112SP, D115SP Aktiver Lautsprecher... - Seite 15 Kopplungsgeräten zu suchen. Die LED blinkt. In der Bluetooth®-Liste des Kopplungsgeräts wird der jeweilige Gerätename als Bluetooth®-Name angezeigt ( „Syrincs D110SP“ , „Syrincs D112SP“ oder „Syrincs D115SP“ ). Akzeptieren Sie die Verbindung. Nach erfolgreicher Verbindung leuchtet die LED dauerhaft.
- Seite 16 Anschlüsse und Bedienelemente 11 [SIG/LIMIT] | Die LED leuchtet gelb, wenn an einem der beiden Mic-/Line-Eingänge ein Signal erkannt wird. Die LED leuchtet rot, sobald ein zu hoher Eingangspegel an einem der Kanäle anliegt. Achten Sie darauf, dass die LED nicht über einen längeren Zeitraum rot leuchtet, um eine optimale Klangqualität zu gewährleisten.
-
Seite 17: Technische Daten
Technische Daten Technische Daten D110SP Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 10-Zoll-Tieftöner mit 1,5-Zoll-Schwingspule Verstärkerklasse Class-D- & Class-AB-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-Einbaubuchse, 3-polig, symmetrisch 2 × 6,35-mm-Klinkenbuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse, stereo, unsymmetrisch Spannungsversorgung Kaltgeräteeinbaustecker Eingangsimpedanz Mic: 4,4 kΩ... - Seite 18 Technische Daten Trennfrequenz 3,5 kHz Abstrahlverhalten 115° × 80° Schalldruckpegel (SPL), max. 123 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung 1,6 mW oder +2 dBm Max. Reichweite 10 m Standard Version 5.0 Codecs PCM, ADPCM, CBR, VBR Leistungsaufnahme 200 W Einschaltstrom...
- Seite 19 Technische Daten D112SP Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1,35-Zoll-Kompressionstreiber und 12-Zoll-Tieftöner mit 2,5-Zoll-Schwingspule Verstärkerklasse Class-D- & Class-AB-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-Einbaubuchse, 3-polig, symmetrisch 2 × 6,35-mm-Klinkenbuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse, stereo, unsymmetrisch Spannungsversorgung Kaltgeräteeinbaustecker Eingangsimpedanz Mic: 4,4 kΩ Line: 100 kΩ...
- Seite 20 Technische Daten Schalldruckpegel (SPL), max. 125 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung 1,6 mW oder +2 dBm Max. Reichweite 10 m Standard Version 5.0 Codecs PCM, ADPCM, CBR, VBR Leistungsaufnahme 300 W Einschaltstrom 25 A, 3500 µs Versorgungsspannung 110/230 V 50/60 Hz...
- Seite 21 Technische Daten D115SP Bestückung Aktiver Fullrange-Lautsprecher Zweiwegesystem mit 1,35-Zoll-Kompressionstreiber und 15-Zoll-Tieftöner mit 2,5-Zoll-Schwingspule Verstärkerklasse Class-D- & Class-AB-Endstufe Eingangsanschlüsse Mic / Line 2 × XLR-Einbaubuchse, 3-polig, symmetrisch 2 × 6,35-mm-Klinkenbuchse, symmetrisch Linepegel-Zuspieler 1 × 3,5-mm-Klinkenbuchse, stereo, unsymmetrisch Spannungsversorgung Kaltgeräteeinbaustecker Eingangsimpedanz Mic: 4,4 kΩ Line: 100 kΩ...
- Seite 22 Technische Daten Schalldruckpegel (SPL), max. 126 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung 1,6 mW oder +2 dBm Max. Reichweite 10 m Standard Version 5.0 Codecs PCM, ADPCM, CBR, VBR Leistungsaufnahme 300 W Einschaltstrom 25 A, 3500 µs Versorgungsspannung 110/230 V 50/60 Hz...
- Seite 23 Technische Daten Frequenzgang D110SP Stage Monitor Live Vocal Boost Standard D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 24 Technische Daten Frequenzgang D112SP dBSPL Stage Monitor Live Vocal Boost Standard 20 Hz D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 25 Technische Daten Frequenzgang D115SP dBSPL Stage Monitor Live Vocal Boost Standard 20 Hz D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 26 Technische Daten Weitere Informationen Multifunktionsgehäuse Hochständerflansch Monitorschräge Input zeitgleich Mic Preamps Klangregelung pro Kanal nein Summenklangregelung Bluetooth®-Play Bluetooth®-Control nein USB-Player nein SD Card-Player nein Low Cut Ground Lift nein Lüfter nein Flugfähig nein D110SP, D112SP, D115SP Aktiver Lautsprecher...
-
Seite 27: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 28 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 29 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) D110SP, D112SP, D115SP Aktiver Lautsprecher...
-
Seite 30: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 31: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 32 Notizen D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 33 Notizen D110SP, D112SP, D115SP Aktiver Lautsprecher...
- Seite 34 Notizen D110SP, D112SP, D115SP Aktiver Lautsprecher...
