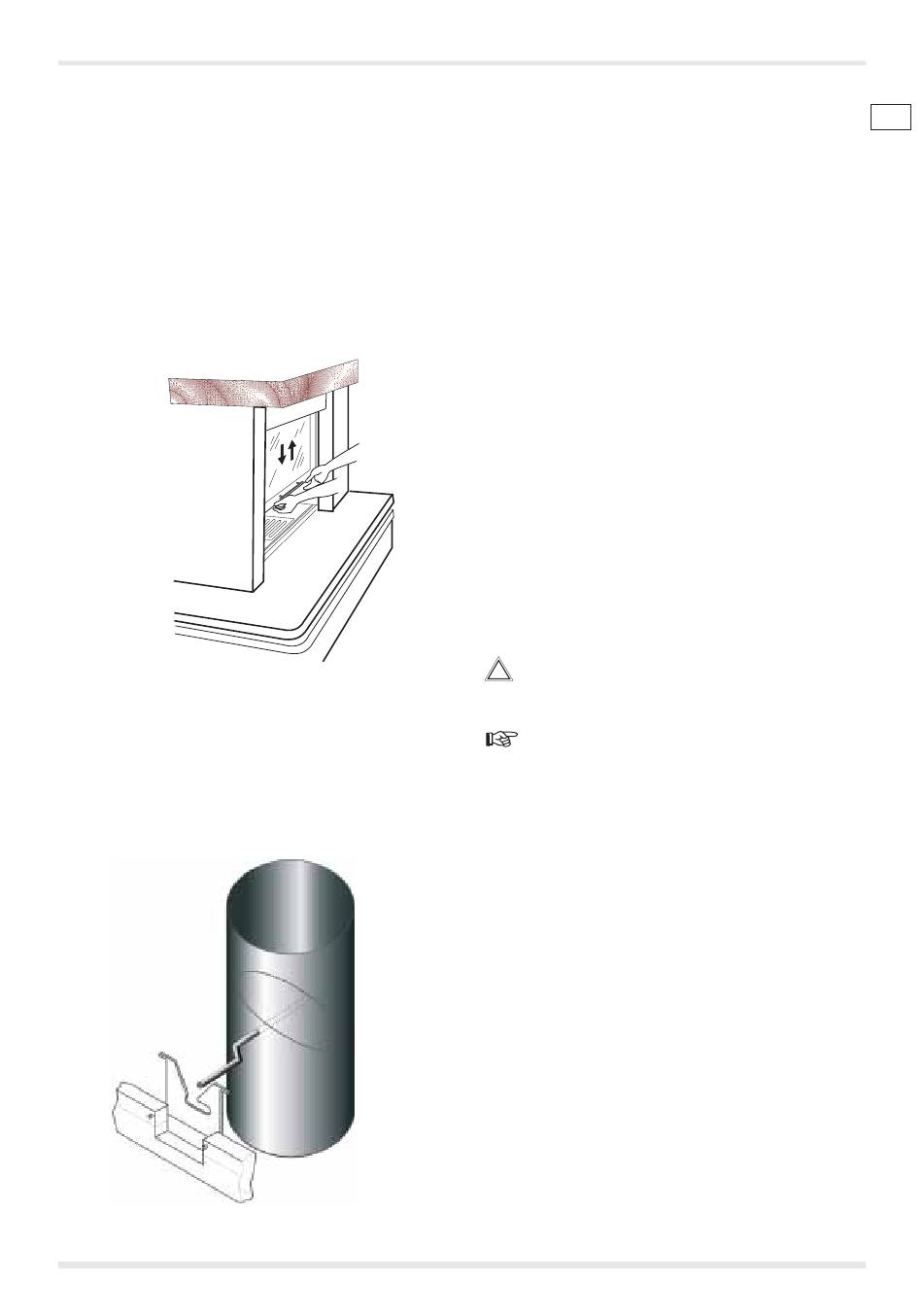

Fig. 7.4
Fig. 7.5
42/52
• Spostando il pomello verso + a SINISTRA, si ottiene
una combustione più rapida;
• Spostando il pomello verso – a DESTRA la
combustione sarà più lenta.
Più il caminetto è avviato maggiore sarà la fiamma.
Alla prima accensione della giornata, o in presenza di
legna umida, è consigliabile aprire completamente
l'aria del braciere. A fuoco avviato sarà opportuno
regolare l'aria in base alle esigenze di calore o in
funzione di quanto si vuol far durare la carica della legna.
7.4 COME USARE LA PORTINA (Fig. 7.4)
L'apertura si ottiene impugnando la maniglia e
spingendola verso l'alto. Durante il funzionamento del
caminetto è bene tenere la portina completamente
abbassata. Le operazioni di carico del combustibile
devono essere effettuate con la porta completamente
alzata, le posizioni intermedie possono provocare
fuoriuscita di fumo, può verificarsi l'effetto forgia con
combustione violenta e conseguente maggior
consumo di legna. In caso di anomalo funzionamento
della portina verificare i meccanismi di sollevamento
accedendo ad essi dal pannello di ispezione.
La portina è in vetro ceramico resistente a sbalzi termici
fino a 800°C. Il sistema di scorrimento e sollevamento
della portina è affidato ad apposite bussole che
garantiscono il minimo attrito e la massima
silenziosità.
PERICOLO: quando il fuoco è acceso la portina
!
raggiunge temperature elevate.
La portina è dotata di anta apribile a compasso per la
pulizia del vetro.
In fase di carica di legna nel focolare l'apertura della
portina va eseguita in due fasi, dapprima lentamente
e parzialmente (3-4 cm), per permettere ai fumi del
focolare di essere aspirati dalla canna fumaria; poi
completamente, evitando così fuoriuscite di fumo in
ambiente.
7.5 VALVOLA FUMI VDF® (Fig. 7.5)
Quando la portina del focolare viene sollevata, l'apposito
meccanismo porterà automaticamente la valvola fumi
nella posizione "tutto aperto", evitando così la fuoriuscita
di fumo in ambiente. Quando la portina viene richiusa la
valvola ritornerà, sempre automaticamente, alla
posizione precedentemente impostata.
Dopo l'installazione, se verrà reputato necessario, è
possibile modificare la regolazione della quantità dei
fumi di combustione in uscita. Tale regolazione deve
essere effettuata attraverso il pannello di ispezione e
consiste nel variare la posizione di chiusura della
farfalla fumi come indicato in seguito:
• Allentare le 2 viti ad esagono incassato (B), posizionate
sul lato frontale della barra contrappeso (A).
• Regolare la camma (C) manualmente, sollevandola
se vogliamo dare minor tiraggio (farfalla più chiusa),
abbassandola se vogliamo invece aumentarlo (farfalla
più aperta).
• Una volta trovata la regolazione voluta, serrare a fondo
le viti ad esagono incassato.
