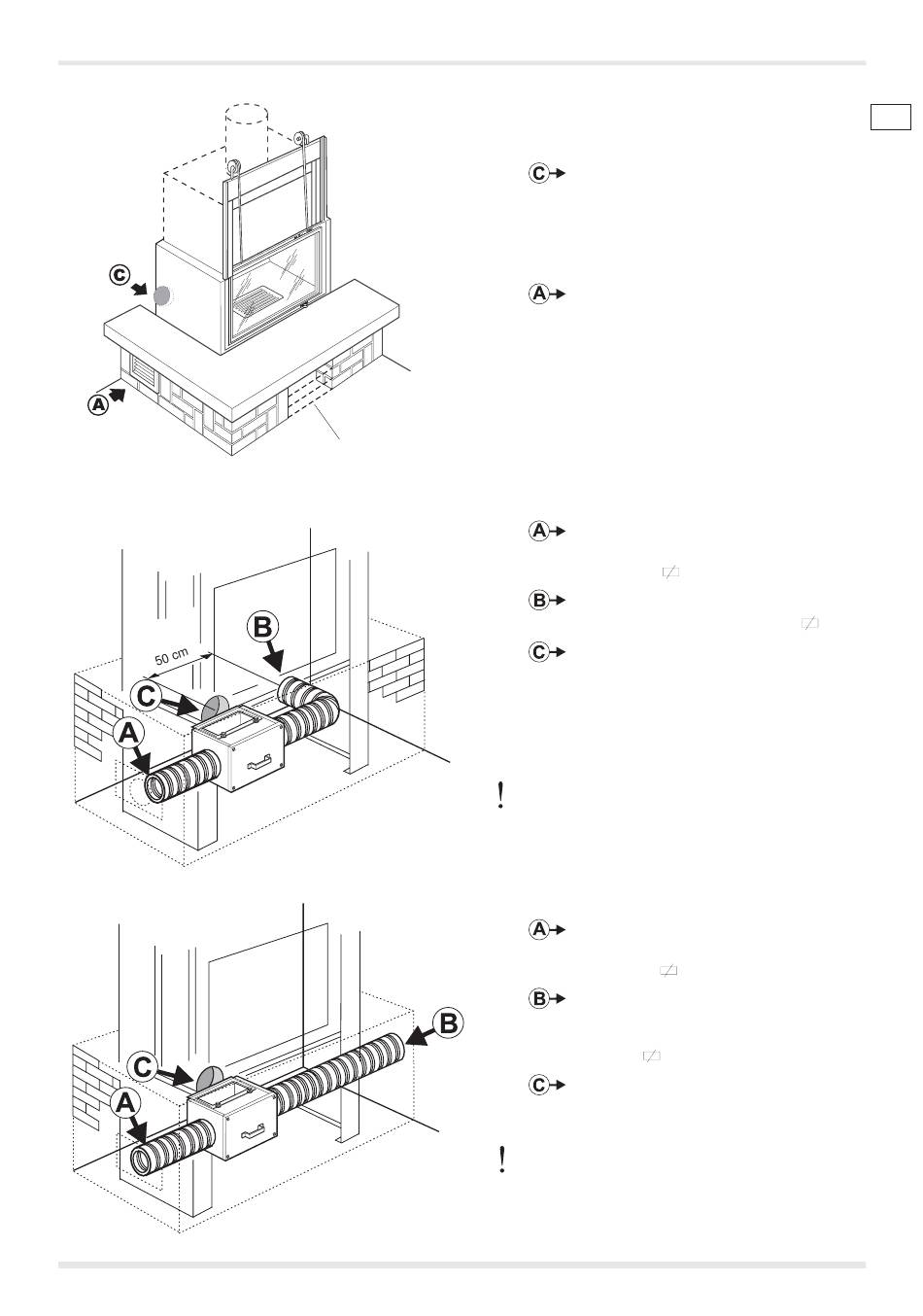

Fig. 5.5.1
Fig. 5.5.2
Fig. 5.5.3
24/52
5.5
5.5.1 Soluzione senza ventilatore
V
5.5.2 Soluzione con ventilatore (opzionale)
cod. 004720632 - 02/2006
PRESE D'ARIA
Realizzare la presa aria comburente esterna
con Ø 20 cm di sezione utile, sotto il piano fuoco (non
è necessario intubare la presa d'aria comburente fino
al braciere). L'aria verrà utilizzata sia per la
combustione che per il circuito di riscaldamento (Fig.
5.5.1: V-vano portalegna).
Per locali di ampiezza superiore a 25 m
consiglia di realizzare anche una griglia per il ricircolo
dell'aria ambiente (A) a lato del rivestimento o
utilizzare l'eventuale vano porta legna (Fig. 5.5.1).
Per collegamenti superiori a 1 metro di percorso si
consiglia di maggiorare il diametro del condotto per
la presa d'aria comburente del 20%.
SOLUZIONE STANDARD
2
(per ambienti di 40÷60 m ) (Fig. 5.5.2)
Ripresa aria ambiente (A) al ventilatore circuito
riscaldamento, posta lateralmente al rivestimento
(Ø14 cm) con griglia 15x25.
Ripresa aria esterna di rinnovo (B) al ventilatore
circuito riscaldamento (Ø14cm) con griglia
Presa aria esterna comburente (C) Ø secondo
modello (vedi tabella - caratteristiche tecniche), a
bocca libera, sotto il piano fuoco, con griglia anti insetto
che garantisca il passaggio aria nominale necessario.
Le riprese motore (B) e comburente (C) dovranno
essere distanti tra loro almeno 50 cm per evitare il
passaggio di fumo dal focolare al circuito di
riscaldamento. Inoltre bisogna evitare di lasciare
scollegato il ventilatore dai tubi di aspirazione sotto
il piano fuoco: potrebbe aspirare fumo dal focolare
e immetterlo nel circuito di riscaldamento.
SOLUZIONE PER DISTRIBUZIONE ARIA CALDA IN PIÙ
AMBIENTI (fino a 120 m 2 ) (Fig. 5.5.3)
Ripresa aria ambiente (A) al ventilatore circuito
riscaldamento, posta lateralmente al rivestimento
(Ø14cm) con griglia 15x25.
Ripresa aria ambiente (collegata come (A)), o
in alternativa collegata ad un locale adiacente (fatta
eccezione per cucina, bagno, camera da letto)(Ø
14cm) con griglia 15x25.
Presa d'aria comburente esterna Ø secondo
modello (vedi tabella in quarta di copertina e dettagli
forniti al punto precedente).
In relazione alla soluzione adottata, durante la prova
di installazione a secco è opportuno segnare sia sulla
parete esterna che sul rivestimento la posizione delle
prese d'aria.
• Tutte le prese d'aria possono essere dotate di
serrandina di chiusura regolabile, e devono essere
corredate di una griglia a rete anti insetto.
IT
2 si
15x25.
