Palazzetti TERMOFIRE MINI Gebrauchs- Und Wartungsanleitung Seite 20

Fig. 5.2.2
2,00 m
Fig. 5.2.3
> 5 m
0,50
m
Fig. 5.2.4
> A
α
Fig. 5.2.5
UNI 10683/98
C ,
OMIGNOLI DISTANZE E POSIZIONAMENTO
20/52
NO
0,40 m
> 5 m
B
> A
B
0,50 m
cod. 004720632
particolare a:
A) non operare in condizioni avverse;
B) deve operare in perfette condizioni psicofisiche e
deve verificare che i dispositivi antinfortunistici
individuali e personali, siano integri e perfettamente
funzionanti;
C) deve indossare i guanti antiinfortunistici;
D) deve indossare scarpe antiinfortunistiche;
E) deve accertarsi che l'area interessata alle fasi di
montaggio e di smontaggio sia libera da ostacoli.

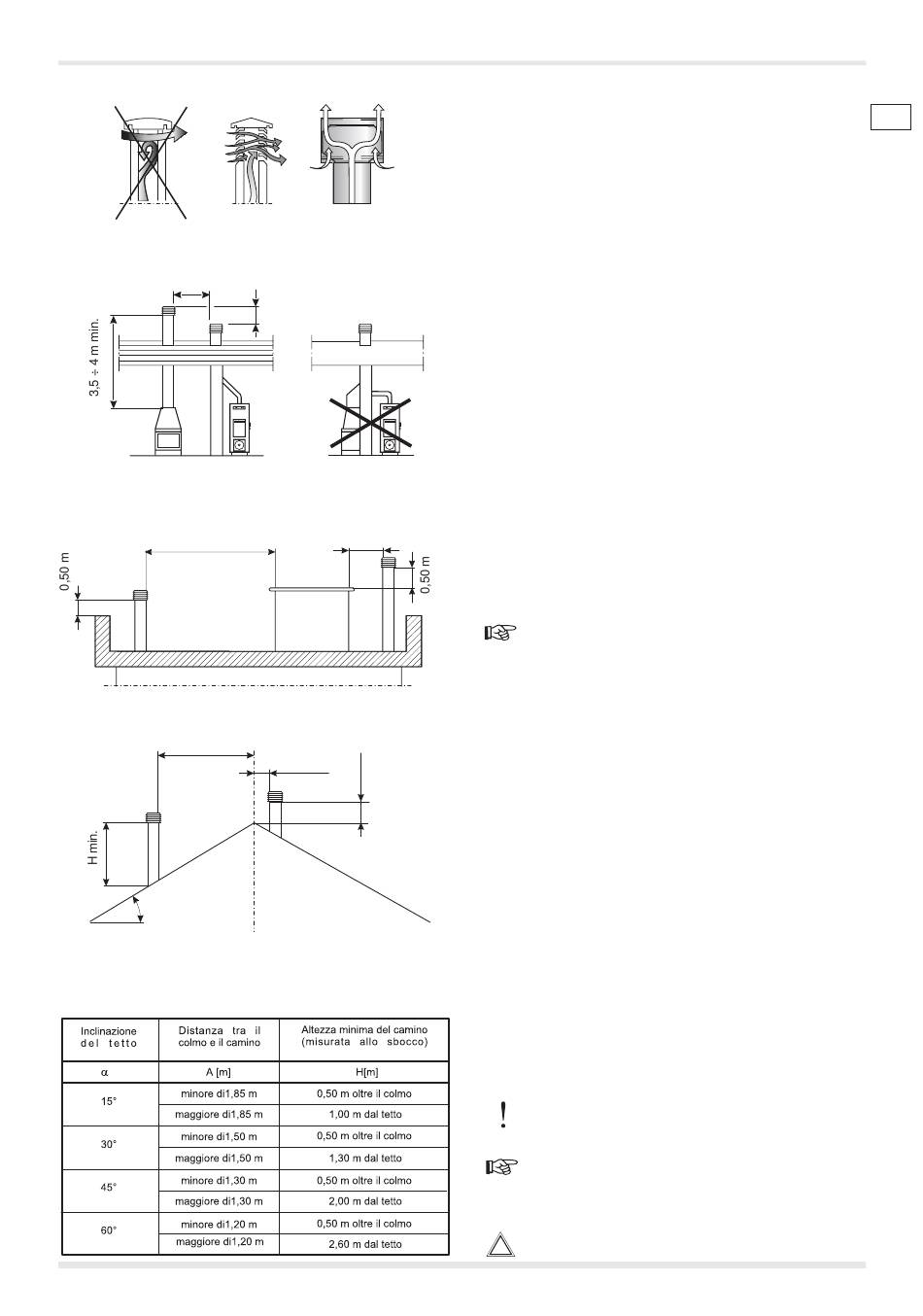

5.2 CANNE FUMARIE E COMIGNOLI
Per garantire un
dell'apparecchiatura è necessario seguire alcune
regole fondamentali che riguardano la CANNA
FUMARIA, Rif. UNI 10683/98, EN 1856-1.
• Le dimensioni della CANNA FUMARIA dovranno essere
conformi a quanto riportato nella scheda Tecnica.
È consigliabile l'uso di canne fumarie coibentate in
refrattario o in acciaio inox di sezione circolare, c o n
pareti interne a superficie liscia (Fig. 5.2.1). La sezione
della canna fumaria dovrà mantenersi costante per
tutta la sua altezza. Si consiglia un'altezza minima di
3,5÷4 m (vedi Fig. 5.2.3). È opportuno prevedere, sotto
l'imbocco del canale da fumo, una camera di raccolta
per materiali solidi ed eventuali condense. Le
caratteristiche della canna fumaria devono essere
conformi a quanto prescritto dalle norme UNI 9615,
9731 e UNI 10683.
Canne fumarie FATISCENTI, costruite con materiale
non idoneo (fibrocemento, acciaio zincato, ecc... con
superficie interna ruvida e porosa) sono fuorilegge e
pregiudicano il
dell'apparecchiatura.
• Un PERFETTO TIRAGGIO è dato soprattutto da una
canna fumaria libera da ostacoli quali strozzature,
percorsi orizzontali, spigoli; eventuali spostamenti di
asse dovranno avere un percorso inclinato con
angolazione max di 45° rispetto alla verticale, meglio
ancora se di soli 30°. Detti spostamenti vanno effettuati
preferibilmente in prossimità del comignolo.
• II RACCORDO FUMI tra apparecchiatura e canna
fumaria dovrà
uscita fumi dell'apparecchiatura. Eventuali tratti
orizzontali non dovranno superare i 2 metri e dovrà
comunque esserci un dislivello di 8÷10 cm per ogni
metro, a salire in direzione della canna fumaria. Sono
consentite al massimo due curve a 90°.
• II COMIGNOLO deve essere del tipo ANTIVENTO con
sezione interna equivalente a quella della canna fumaria
e sezione di passaggio dei fumi in uscita almeno
DOPPIA di quella interna della canna fumaria (Fig. 5.2.2).
• Per evitare inconvenienti nel tiraggio, ogni
apparecchiatura dovrà avere una propria canna
fumaria indipendente. Nel caso di presenza di più
canne fumarie sul tetto è opportuno che le altre si
trovino ad almeno 2 metri di distanza e che il comignolo
del caminetto SOVRASTI gli altri di almeno 40 cm
(Fig.5.2.3). Se i comignoli risultano accostati prevedere
dei setti divisori.
• In figura 5.2.4 (TETTO PIANO; B volume tecnico) e
fig. 5.2.5 (TETTO INCLINATO; B oltre il colmo) vengono
visualizzati i dati della tabella delle prescrizioni UNI
10683/98 relative alle distanze e al posizionamento
dei comignoli.
!
PERICOLO: qualora la canna fumaria che si vuole
- 02/2006
regolare funzionamento
buon funzionamento
avere la stessa sezione dell'
TERMOFIRE
IT
