ESTE KIT NO ES COMPATIBLE CON LA VERSIÓN V1.0

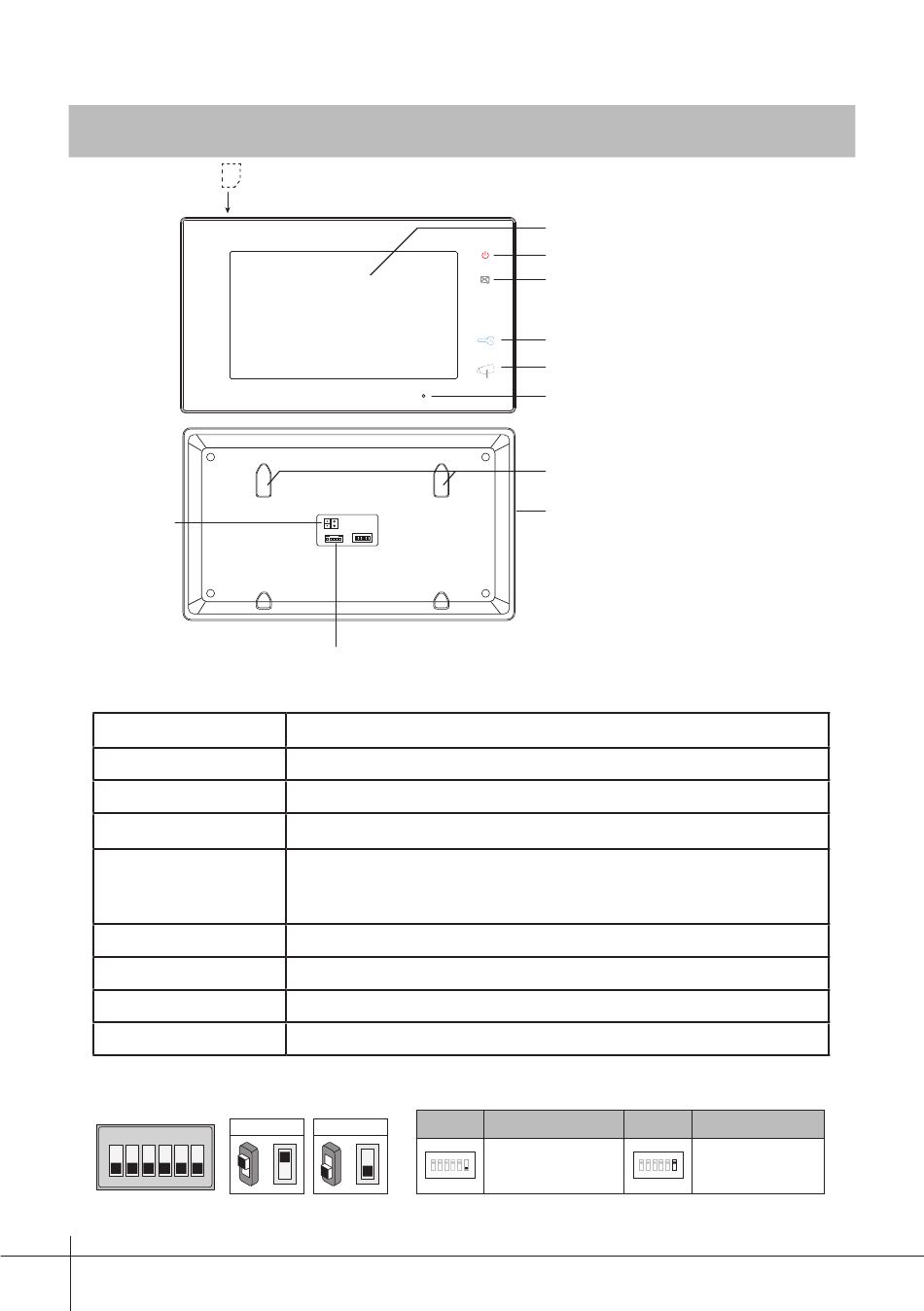

1. Monitor
Regleta
conexión bus
Funciones
Pantalla LCD
Botón ON/OFF
Icono indicador Mensaje Encendido si se ha recibido un mesaje y todavía no se ha leído.
Botón abrepuertas
Botón AUTOENCEND.
Micrófono
Botón de colgado
Conectores
Altavoz
ON
DIP
1
2
3
4
5
6
Los dipswitches del 1 al 5 no tienen uso.
-1-
COD. 97767En
SD card
Tarjeta SD
SD card
ON
DIP
1 2 3 4 5 6
ON
DIP
1 2 3 4 5 6
Timbre de puerta
Muestra la imagen de video de la cámara de la placa.
Al pulsar enciende/apaga la pantalla (menú).
Pulsar para abrir la puerta.
Pulsar para realizar comunicación manos libres con el visitante.
Estándo el monitor en reposo, pulsar para realizar un autoencendido de la
cámara de la placa de calle
Recibe la voz del usuario.
Se utiliza para finalizar la comunicación del monitor.
Terminales del Bus, timbre de puerta y Dipswitches.
Canal de audio monitor-placa.
ON(1)
OFF(0)
O N
O N
=
=
V12_22
Pantalla táctil LCD
Botón ON/OFF
Icono indicador mensaje
Botón abrepuertas
Botón AUTOENCENDIDO
Micrófono
Puntos anclaje
Altavoz
Configuración del conmutador Bit-6
Estado Bit
Configuración
Cuando el monitor no está
ON
DIP
al final de la línea de bus.
1 2 3 4 5
6
Estado Bit
Configuración
Cuando el monitor está
ON
DIP
al final de la línea de bus.
1 2 3 4 5
6
