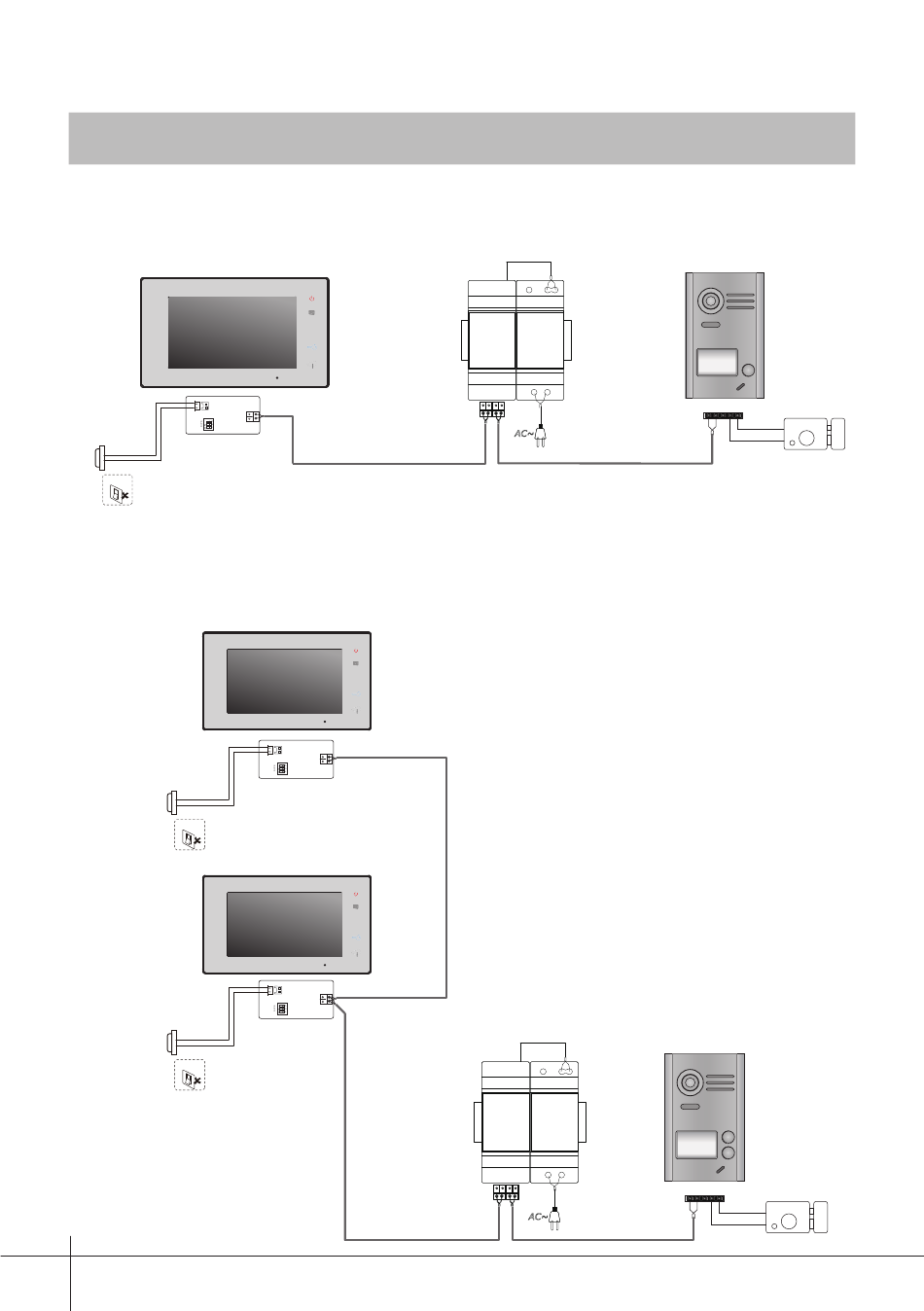

13. Esquemas de Instalación
13.1.1 Kit 1 Línea
Timbre
puerta
Doorbell Button
Switch
Kit 2 Líneas
13.1.2
Timbre
puerta
Doorbell Button
Switch
Timbre
puerta
Doorbell Button
Switch
-13-
BUS (M) BUS (DS)
Monitor
BUS (M) BUS (DS)
Monitor
L1 L2 PL S+ S-
Placa
L1 L2 PL S+ S-
-
Placa
+
-
+
