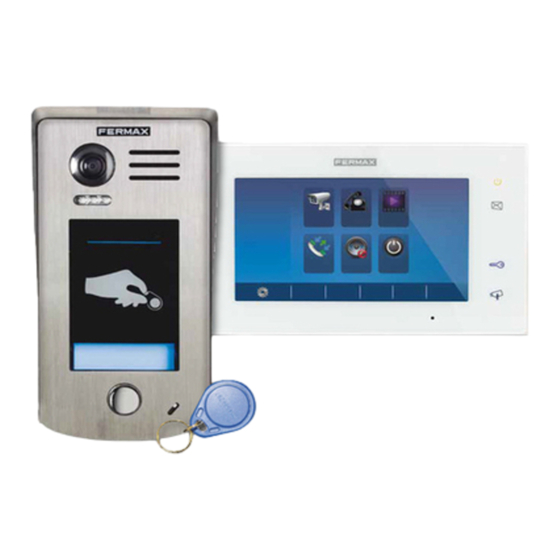

Fermax KIT WAY Installations- Und Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Fermax Anleitungen
  4. Türsprechanlagen
  5. KIT WAY
  6. Installations- und benutzerhandbuch

Fermax KIT WAY Installations- Und Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für KIT WAY:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 62

Quicklinks

KIT WAY con PROXIMIDAD
KIT WAY com a PROXIMIDADE
WAY-SET mit KARTENLESER
MANUAL DE INSTALADOR Y USUARIO
MANUAL DO INSTALADOR E DO UTILIZADOR
USER & INSTALLER'S MANUAL
INSTALLATIONS-UND BENUTZERHANDBUCH
MANUEL D'INSTALLATION ET UTILISATION
WAY KIT with PROXIMITY
KIT WAY avec PROXIMITÉ
ESPAÑOL
PORTUGUÊS
ENGLISH
DEUTSCH
FRANÇAIS
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fermax KIT WAY

Inhaltszusammenfassung für Fermax KIT WAY

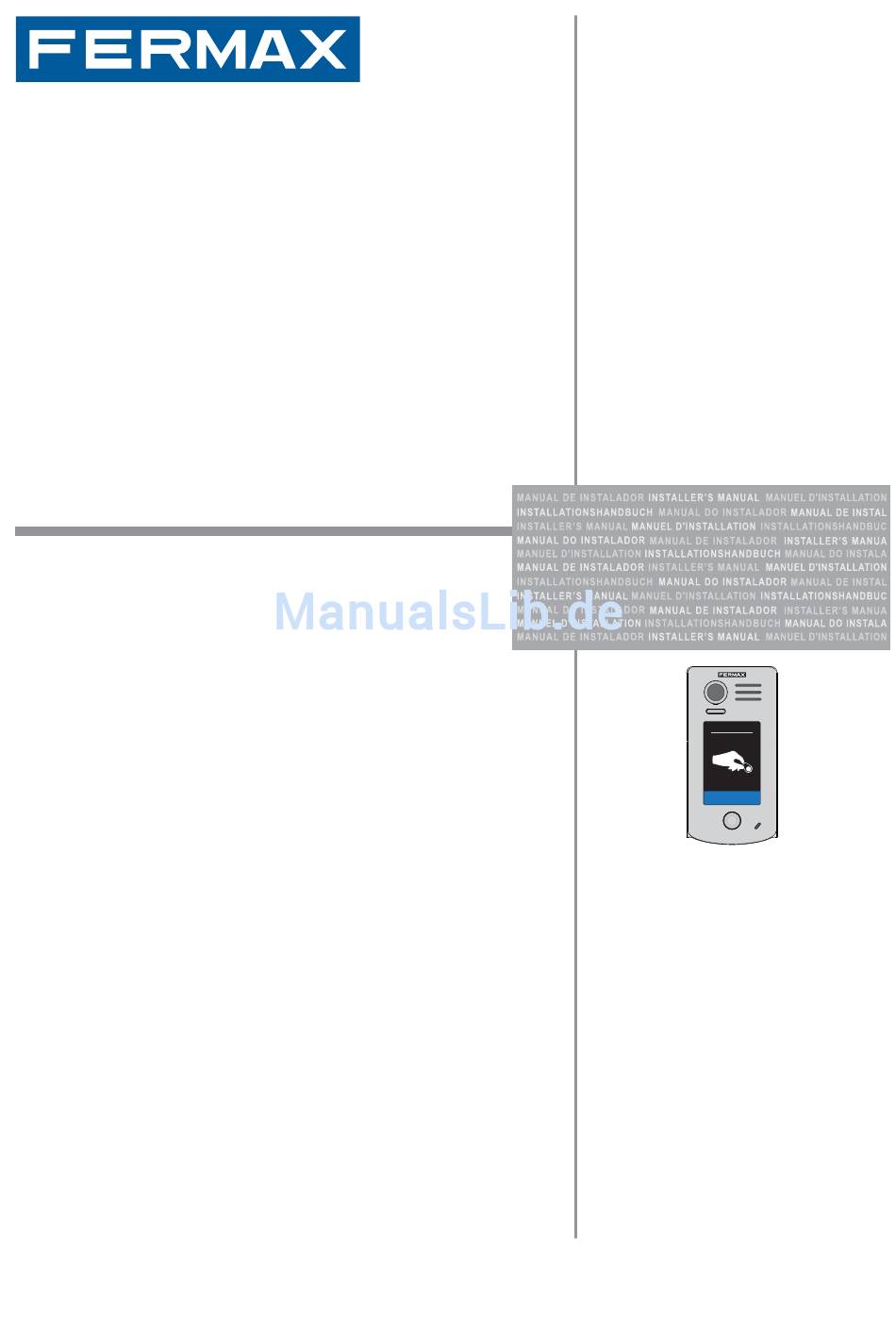

  • Seite 1 KIT WAY con PROXIMIDAD KIT WAY com a PROXIMIDADE WAY KIT with PROXIMITY WAY-SET mit KARTENLESER KIT WAY avec PROXIMITÉ ESPAÑOL MANUAL DE INSTALADOR Y USUARIO PORTUGUÊS MANUAL DO INSTALADOR E DO UTILIZADOR ENGLISH USER & INSTALLER’S MANUAL DEUTSCH INSTALLATIONS-UND BENUTZERHANDBUCH FRANÇAIS...
  • Seite 21 ENGLISH...
  • Seite 41 FRANÇAIS...
  • Seite 61 DEUTSCH...

  • Seite 62: Einstellungen Dip-Schalter

    1. Monitor Tasten und Funktionen SD-Karte SD card LCD-Tastbildschirm Digital TFT LCD Screen EIN/AUS Taste ON/OFF Button Nachrichtensymbol Message Indicator Türöff nungstaste UNLOCK Button EIGENSTARTTASTE TALK/MON Button Mikrofon Microphone Befestigungspunkte Mounting Hook Verstärker Speaker Leiste Bus-Anschluss Connection Port Etagenruf Befestigungspunkte Mounting Hook Funktionen LCD-Bildschirm...

  • Seite 63: Tasten Und Funktionen

    2. Türstation Tasten und Funktionen Kamera Camera Lens Verstärker Speaker Night Light LEDs Nacht- beleuchtung Kartenleser ID card window 30 mm Infomodul Nameplate Anruf Call Button Mikrofon Microphone Rainy Cover Schutzblende 93 mm (Regenschutz) DT601/KP Beschreibung der Sprechstellen: JP/LK JP/LK 1 2 3 P L S + Anschluss der Haupt-Pins...

  • Seite 64: Monitorinstallation

    3. Installation 3.1 Monitorinstallation 1. Verwenden Sie die mitgelieferten Schrauben zur Anbringung der Befestigung (im Lieferumfang enthalten). Zur Befestigung sind zwei Schrauben des Typs 4x25 zu verwenden. Die Stecker anschließen, um den Bus zu verbinden. 2. Den Bus richtig (Kabel) am Monitor anschließen (siehe Kapitel 13). Installationsschemata), anschließend den Monitor an der Wandbefestigung anbringen.

  • Seite 65: Etikette Im Infomodul Einlegen

    Attach the panel to the rainy cover Use the screwdriver and the screw Die Türstation zusammen mit der Schraube zur Befestigung der Frontabdeckung Schutzblende installieren. verwende. Installation beendet. to fix the panel 4. Etikette im Infomodul einlegen Die Kunststoff abdeckung wegnehmen, um den durchsichtigen Teil des Infomoduls zu öff...
  • Seite 66 5. Betriebsanleitung 5.1 Hauptmenü 06:32 PM D u r c h D r ü c k e n a u f d e n Monitor Intercom Playback 02/11/2015 Bildschirm des Hauptmonitors im Bereitschaftszustand schaltet sich Anrufp- Nicht Schließen stören dieser ein und zeigt das Hauptmenü an rotokoll (siehe Abbildung).

  • Seite 67: Gegensprechanlagenfunktion (Intercom)

    6. Gegensprechanlagenfunktion (Intercom) Das Symbol Intercom des Hauptmenüs drücken, um die Gegensprechfunktion aufzurufen. Diese Funktion weist 3 Optionen auf: Interne Verbreitung, Interner Anruf und Externer Anruf. 06:32 PM Interne Internet Anruf aus Wed. Monitor Intercom Playback Übertragung Anruf Namensliste 02/11/2015 Anrufp- Schließen molestar...

  • Seite 68: Foto- Und Videowiedergabe

    Foto- und Videowiedergabe Das Symbol Wiederg. des Hauptmenüs zur Wiedergabe von Videos und Fotos drücken. Die Wiedergabe erfolgt am Bildschirm des Monitors. Auf dem Tastbildschirm sind mehrere Symbole abgebildet, die bei Bedarf benutzt werden können. Beim Drücken des Symbols Start/Pause werden die Videos abgespielt.

  • Seite 69: Modus Nicht Stören

    9. Modus Nicht stören Das Symbol Nicht stören des Hauptmenüs drücken, um die Funktion Nicht stören aufzurufen. Diese Funktion umfasst vier Optionen: Normal, In 1 Stunde, In 8 Stunden und Immer. Die geeignete Funktion gemäß Anforderungen auswählen. Nicht stören Normal 06:32 PM Wed.

  • Seite 70: Datum- Und Uhrzeiteinstellungen

    10.2 Datum- und Uhrzeiteinstellungen D u r c h D r ü c k e n d e s S y m b o l s d e s H a u p t m e n ü s g e l a n g t m a n i n d a s Konfigurationsmenü.

  • Seite 71: Die Funktion Motivmodus Weist Vier

    10.4 Monitor (Neubenennung der Türstation und Zeiteinstellungen am Monitor) D u r c h D r ü c k e n d e s S y m b o l s d e s H a u p t m e n ü s g e l a n g t m a n i n d a s Konfigurationsmenü.

  • Seite 72: Standardeinstellungen Wiederherstellen (Über)

    11. Standardeinstellungen wiederherstellen (Über) Die werksseitigen Einstellungen des Monitors können wiederhergestellt werden, indem man die Option „Über“ wählt. Dabei werden aber weder die Einstellungen noch die Daten geändert. D u r c h D r ü c k e n d e s S y m b o l s d e s H a u p t m e n ü...
  • Seite 73 12. Parametereinstellungen des Monitors 12.1 Wie gelangt man auf die Konfi gurationsseite der Anlage Über 06:32 PM Lokale Adresse 00.00 Wed. Monitor Intercom Playback AUTO 02/11/2015 Videostandard 00.02.09 Systemversion Displaytreiber Anrufp- Nicht Schließen rotokoll stören Schriftart 2. Die Taste TÜRÖFFNER 1.

  • Seite 74: Installationsschemata / Verkabelungsanforderungen

    13. Installationsschemata / Verkabelungsanforderungen 13.1.1 Set mit 1 Linie PG N L L BUS(IM) BUS(DS) L1 L2 PL S+ S- Klingelton BUS (M) BUS (DS) Tür Monitor Türstation Doorbell Button Switch Die maximale Länge der Verkabelung ist beschränkt (siehe Querschnitt- und Abstandstabelle sowie Installationsschema für Eindrahtanlagen).
  • Seite 75 13.2 Anschluss des Türöff ners 13.2.1 Anschluss des Türöff ners an das mit dem Set mitgelieferte Netzgerät Hinweis: Anschluss des Türöffners Die 1 2 3 1 2 3 connect Electronic lock, the jumper position in 2-3. Steckbrücke an der Türstation muss 1.

  • Seite 76: Master-Karten Autorisieren

    14. Inbetriebnahme 14.1 Registrierung der ID-Karte Einführung: • An der Türstation können bis zu 320 Benutzer registriert werden. • Mittels LED-Statusanzeigen und Soundsignalen gestaltet sich die Verwaltung äußerst einfach. • Es gibt zwei Master-Karten, eine Karte und eine MASTER-KARTE HINZUFÜGEN Karte.

  • Seite 77: Benutzerkarten Hinzufügen

    Benutzerkarten hinzufügen: Die Benutzerkarten MASTER-KARTE HINZU- MASTER-KARTE -Karte vor das ID- anzeigen, die -Karte FÜGEN HINZUFÜGEN Kartenfenster im Bereit- nacheinander hinzu- vorhalten, um das schaftsmodus vorhalten. gefügt werden sollen. Menü zu verlassen. Die Hintergrundfarbe Die Hintergrundfarbe Die Hintergrundfarbe der Anzeige der Anzeige der Anzeige (einmal grün...

  • Seite 78: Türöff Nungszeit Einstellen

    Hinweis: 1. Kehrt nach der FORMATIERUNG automatisch in den Bereitschaftsmodus zurück. 2. Das System kehrt nach Ablauf von 20 Sek. in den Bereitschaftsmodus zurück, falls eine Eingabe erfolgt. Alternativ dazu kann die Klingeltaste gedrückt werden, um den Einstellungen-Status zu verlassen und den Monitor anzurufen. 14.2 Türöff...

  • Seite 79: Technische Eigenschaften

    16. Technische Eigenschaften ● Stromversorgung: 26 VDC +/- 2 ● Stromverbrauch: Bereitschaftsmodus 12 mA; Betrieb 350 mA (Monitor); ● Bereitschaftsmodus 40 mA; Betriebsmodus 160 mA (Türstation). ● Monitorbildschirm: Digitaler 7“ LCD-Farbbildschirm ● Display-Aufl ösung: 800*3 (R, G, B) x 480 Pixel ●...
  • Seite 80 Technische Veröffentlichung zu Informationszwecken; Herausgeber: FERMAX ELECTRONICA. FERMAX behält sich das Recht vor, den Inhalt dieses Dokuments sowie die technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung zu ändern, um dadurch den ständigen Weiterentwicklungen und den damit in Verbindung stehenden Verbesserungen Rechnung zu tragen.
  • Seite 81 PORTUGUÊS...
