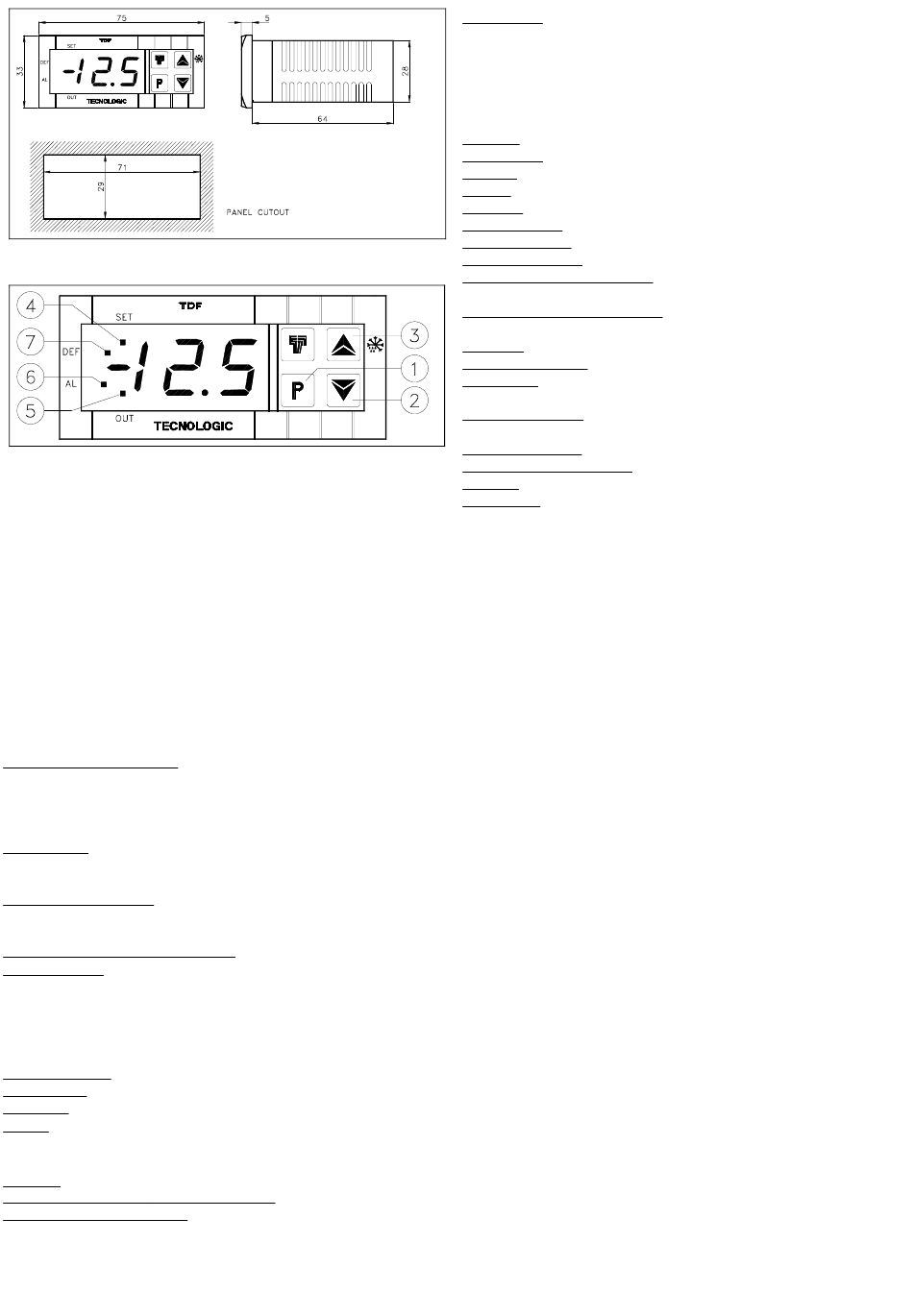

1.1 - BEDIENPULT
1 - Taste P : Wird zur Eingabe des Sollwertes und zur Programmierung
der Betriebsparameter verwendet.
2 - Taste DOWN : Wird zum Senken der einzugebenden Werte oder zur
Wahl der Parameter verwendet.
3 - Taste UP/DEFROST : Wird zum Erhöhen der einzugebenden Werte
oder zur Wahl der Parameter bzw. zur Aktivierung eines manuellen
Abtauzyklus verwendet.
4 - Led SET : Kennzeichnet den Zugriff auf die Eingabe des Sollwertes
(Led leuchtet) oder auf die Programmierung der Parameter (Led blinkt).
5 - LED OUT : Kennzeichnet den Ausgangszustand on (ein) off (aus) oder
gehemmt (blinkend).
6 - LED AL : Kennzeichnet den Alarmzustand on (ein), off (aus) oder
quittiert (blinkend).
7 - LED DEF : Kennzeichnet den Zustand des laufenden Abtauzyklus (ein).
1.2 - CODIERUNG DES GERÄTES
TDF 12 a b c dd e
a = STROMVERSORGUNG
F: 12 VAC/VDC
G: 24 VAC/VDC
C: 110 VAC
D: 230 VAC
b = ALARME
- : ohne Alarm
B: Alarm mit eingebautem Summer
c = DIGITALEINGANG
- : ohne Digitaleingang
I : mit Digitaleingang
dd = BESONDERE CODIERUNGEN
e = EINGÄNGE
- :Für Temperaturfühler PTC (KTY81-121)
N : Für Temperaturfühler NTC (103AT-2)
2 - TECHNISCHE DATEN
ELEKTRISCHE MERKMALE
Stromversorgung: 12, 24 VAC/VDC, 110, 230 VAC +/- 10%
Frequenz AC: 50/60 Hz
Aufnahme: ca. 2 VA
Fühler: 1 Temperaturfühlereingang PTC (KTY 81 990 Ω bei 25°C) oder
NTC (103AT-2 10 K Ω a 25 °C); 1 digitaler Hilfseingang für
spannungsfreie Kontakte.
Ausgang: Relaisausgang (8A-AC1, 3A-AC3 250 VAC)
Elektrische Lebensdauer der Relaisausgänge: 100.000 Schaltspiele
Schutzart gegen Stromschläge: Frontseitig Klasse II.
TECNOLOGIC - TDF 12 USER MANUAL (F - D) - Vr. 01 - ISTR 00768 - PAG. 5
Isolierungen: Verstärkung
(Versorgung 110 oder 230V und Relaisausgang) und Frontseite.
Verstärkung zwischen den Niederspannungsbauteilen (Versorgung 110
oder 230V und Relaisausgang) und Unterspannungsbauteilen (Eingänge
und Versorgung 12 oder 24 V). Keine Isolierung zwischen der Versorgung
12 oder 24 V und den Eingängen.
MECHANISCHE MERKMALE
Gehäuse: Kunststoff UL 94 V0
Einbaumaße: 33 x 75 mm, Einbautiefe 64 mm.
Gewicht: ca. 160 g
Einbau: Schalttafel in 29 x 71 mm Aussparung
Anschluß: Klemmanschluß 2,5 mm²
Front-Schutzart: IP 65 mit Dichtung
Umweltbelastung: Normal
Betriebstemperatur: 0...55°C
Feuchte im Betriebsbereich: 30...95% relative Luftfeuchte (nicht
kondensierend)
Transport- und Lagertemperatur: -10...+60°C
FUNKTIONSMERKMALE
Regelung: EIN/AUS
Abtauüberwachung: In Intervallen bei Verdichterabschaltung
Meßbereich: PTC : -50...150°C/ - 58... 199 °F ; NTC : -50 ...50°C /
-58...122 °F
Anzeigegenauigkeit: 1°in gesamten Bereich oder 0,1° in Bereich von -19,9
bis 19,9
Gesamtgenauigkeit: +/- 0,5 % Vollausschlag
Erfassungsgeschwindigkeit: 4 Erfassungen/Sekunde
Wirkung: Typ 1C nach EN 60730-1
Konformität: Vorschrift EWG EMC 89/336 (EN 50081-1 EN 50082-1),
Vorschrift EWG NS 73/23 und 93/68 (EN 60730-1)
3 - INSTALLATION
MECHANISCHER EINBAU: Der Regler befindet sich in einem 33 x 75
mm Gehäuse und ist für den Schalttafeleinbau vorgesehen. Er wird in eine
29 x 71 mm große Aussparung gesetzt und daraufhin mit dem dazu
vorgesehenen Klemmbügel befestigt. Wir weisen darauf hin, daß zur
Gewährleistung der Schutzart IP 65 die zur Ausstattung gehörende
Dichtung anzubringen ist. Es sollte vermieden werden, die Innenseite des
Gerätes starker Luftfeuchte oder Staubentwicklung auszusetzen. Das Gerät
ist so weit wie möglich entfernt von Quellen, die starke elektromagnetische
Störungen verursachen könnten d.h. auch von Motoren, Schützen, Relais,
Elektroventilen usw. zu installieren.
ELEKTRISCHE ANSCHLÜSSE: Jeweils einen Leiter an eine Klemme
anschließen und dabei dem nachstehenden Anschlußschema folgen;
sicherstellen, daß die Netzspannung den Angaben auf dem Gerät entspricht
und daß die Stromaufnahme der am Gerät angeschlossenen Aktuatoren
den vorgegebenen Höchstwert nicht überschreitet. Da das Gerät für einen
permanenten Anschluß in einer Einrichtung vorgesehen ist, verfügt es nicht
über interne Schutzvorrichtungen gegen Überstrom. Aus diesem Grund
wird empfohlen, alle an das Gerät angeschlossenen Kreisläufe mit
geeigneten Vorrichtungen (z.B. Sicherungen) abzusichern.
Dazu empfehlen wir, Kabel mit passender Isolierung gegen Spannungen
und Betriebstemperaturen zu verwenden; es sollte dafür gesorgt werden,
daß das Eingangskabel des Fühlers weit genug entfernt von den
Speisekabeln und anderen
abgeschirmtem Eingangskabel des Fühlers sollte dieses nach Möglichkeit
nur einseitig geerdet werden. Vor Anschluß der Ausgänge an die
Aktuatoren ist sicherzustellen, daß die eingestellten Parameter auch
tatsächlich den gewünschten Parameterwerten entsprechen, damit
Störungen oder Beschädigungen der vom Regler gesteuerten Anlage
vermieden werden. Die vom Regler gesteuerte Anlage ist unbedingt mit
zusätzlichen elektromagnetischen Einrichtungen abzusichern, wenn eine
mögliche Störung des Reglers zu Gefahrensituationen führen könnte. Zur
Speisung des Gerätes in der Ausführung 12 oder 24 V wird die
Verwendung des Transformators TCTR bzw. eines Transformators mit
entsprechenden Merkmalen empfohlen; es sollte für jedes Gerät ein
Transformator verwendet werden.
zwischen den Niederspannungsbauteilen
Leistungskabeln verlegt wird. Bei
