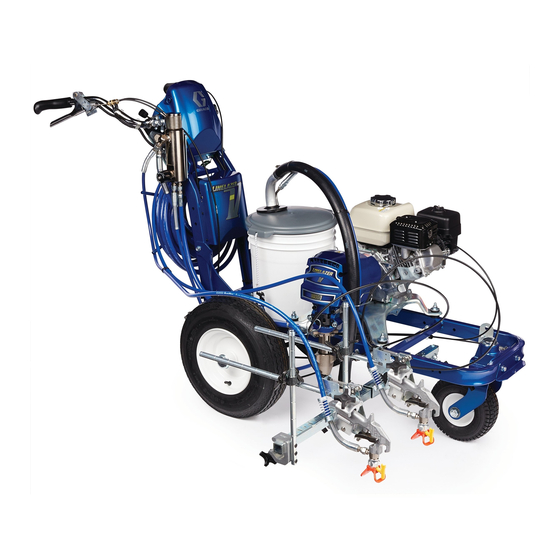

Inhaltszusammenfassung für Graco LineLazer Airless V 3900
Seite 1
Bedienelementen und dem korrekten Gebrauch der Ausrüstung vertraut. Bewahren Sie diese Anleitungen sorgfältig auf. Sachverwandte Handbücher: 3A3389 Teile 311254 Pistole 309277 Pumpe 3A3428 Einsatzmethoden Auto-Layout ti27920a Nur Original-Ersatzteile von Graco verwenden. Bei Verwendung von Ersatzteilen, die nicht von Graco stammen, kann die Garantie erlöschen.
Seite 3
Modelle Modelle LineLazer V 3900 HP Auto HP Auto HP Auto Modell: Standard Standard 1 Automatik- Serie 1 Automatik- 2 Automatik- 1 Handpistole 2 Handpistolen pistole pistole pistolen 1 Handpistole ✓ 17H449 ✓ 25P330 ✓ 17H450 ✓ 17K577 ✓ 25P332 17H451 ✓...
Seite 4
Modelle LineLazer V 5900 HP Auto HP Auto HP Auto Standard Standard 1 Automatik- Modell: Serie: 1 Automatik- 2 Automatik- 1 Handpistole 2 Handpistolen pistole pistole pistolen 1 Handpistole ✓ 17H454 ✓ 17H455 ✓ 17K580 17H456 ✓ mit Laser ✓ 17K636 17H457 ✓...
Seite 5
Wichtige Informationen zur Erdung Wichtige Informationen zur Erdung Die folgenden Informationen sollen Ihnen helfen zu verstehen, wann der Erdungsdraht und die Klammer, die zum Markierungsgerät gehören, verwendet werden müssen. Das ist zum Spülen und Reinigen mit entflammbaren Materialien notwendig. Bitte überprüfen Sie anhand der Angaben auf dem Materialbehälteretikett, ob es sich um brennbares Material handelt.
Seite 6
Schläuche und Teile auf Anzeichen von Beschädigung prüfen. Alle beschädigten Schläuche und Teile austauschen. • Dieses System kann bis 3300 psi erzeugen. Daher Ersatzteile und Zubehör von Graco verwenden, die für mindestens 3300 psi ausgelegt sind. • Die Abzugssperre immer verriegeln, wenn nicht gespritzt wird. Prüfen Sie, ob die Abzugssperre einwandfrei funktioniert.
Seite 7
Warnhinweise WARNUNG GEFAHR DURCH KOHLENMONOXID Abgase enthalten giftiges Kohlenmonoxid, das farb- und geruchlos ist. Das Einatmen von Kohlenmonoxid kann zum Tod führen. • Das Gerät niemals in einem geschlossenen Raum betreiben. GEFAHR DURCH MISSBRÄUCHLICHE VERWENDUNG DES GERÄTS Missbräuchliche Verwendung des Geräts kann zu schweren oder sogar tödlichen Verletzungen führen. •...
Seite 8
Warnhinweise WARNUNG VERBRENNUNGSGEFAHR Geräteoberflächen und erwärmtes Material können während des Betriebs sehr heiß werden. Um schwere Verbrennungen zu vermeiden: • Niemals heiße Flüssigkeit oder heiße Geräte berühren. SCHUTZAUSRÜSTUNG Zur Vermeidung von schweren Verletzungen wie zum Beispiel Augenverletzungen, Gehörverlust, Einatmen giftiger Dämpfe und Verbrennungen im Arbeitsbereich angemessene Schutzkleidung tragen.
Seite 9
Warnhinweise Wichtiger Hinweis zum Laser bei Geräten mit Laseroption WARNUNG GEFAHR DURCH LASERLICHT: DIREKTEN AUGENKONTAKT VERMEIDEN Augenkontakt mit Laserlicht der Klasse IIIa/3R kann eine potenzielle Verletzungsgefahr für die Augen (Netzhaut) einschl. blinde Flecken oder andere Netzhautverletzungen darstellen. Eine direkte Exposition der Augen ist zu vermeiden. •...
Seite 11
Komponentenbezeichnung (LLV 3900/5900) Komponentenbezeichnung (LLV 3900/5900) ti27502a Ablass- und Saugschläuche Anzeige *10 12 Volt Batterie Ein-/Ausschalter Pumpe & Motorstoppschalter 11 Drehregler Druckregelung *12 Pistolenauslöser Abzug Handspritzpistole *13 Layout-Laser Entlüftungs-/Druckentlastungsventil *14 Steuerknopf Automatikspritzpistole Filter 15 Typenschild Abzug EIN/AUS-Schalter des Motors * Nur HP Auto Serie. 3A3903J...
Seite 12
Erdung (Nur für brennbare Spülmaterialien) Erdung 1. Das Erdungsverfahren durchführen, wenn entflammbare Materialien verwendet werden. (Nur für brennbare Spülmaterialien) 2. Pumpenschalter auf OFF (AUS) stellen. Motor ausschalten (OFF). Das Gerät muss zur Verringerung des Risikos der Funkenbildung durch statische Elektrizität geerdet sein.
Seite 13
Einrichtung/Inbetriebnahme Einrichtung/Inbetriebnahme 6. Pumpenschalter auf OFF stellen. Motor ausschalten. Pic 001 (gleich wie S.10) Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. Zu Vermeidung von ernsthaften Verletzungen durch Kontakt mit unter Druck stehendem Applikationsmaterial oder ti27504a beweglichen Teilen sind nach Abschluss des Spritzvorgangs sowie vor Reinigung, Prüfung oder 7.
Seite 14
Einrichtung/Inbetriebnahme 10. Motor starten: 11. Öffnen Sie nach dem Starten des Motors den Choke. a. Kraftstoffventil öffnen. ti27766a ti27616a 12. Gashebel auf die gewünschte Geschwindigkeit b. Den Motor-Choke schließen. einstellen. ti27618a ti27617a c. Den Gashebel auf schnelle Position stellen. ti27767a 13.
Seite 15
Einrichtung/Inbetriebnahme 14. Pumpenschalter auf ON stellen (Pumpe ist durchführen. Undichte Anschlussstücke nun aktiv). festziehen. Die Schritte 1 - 17 des Einrichtung/Inbetriebnahme wiederholen. Wenn keine undichten Stellen vorhanden sind, die Pistole weiterhin betätigen, bis das System gründlich gespült ist. Mit Schritt 18 fortfahren. 19.
Seite 16
Pistolenbefestigung Pistolenbefestigung Installation der Pistolen Eine andere Möglichkeit besteht darin, die Pistole im Winkel auszuschwenken und den Düsenschutz zu drehen. So hat der Benutzer eine bessere Sicht. 1. Die Pistolen in die Pistolenhalterung setzen. Die Klammern festziehen. ti27777a Anordnung der Pistole 2.
Seite 17
Pistolenbefestigung Auswahl Automatikpistolen (HP Auto Serie) 1. Mit den Pistolenwahlschaltern die aktiven 2. Zur Betätigung der Pistolen die Abzugssteuerung Pistolen festlegen. Jeder Pistolenwahlschalter hat der Pistole verwenden. 3 Positionen: durchgezogene Linie, OFF und programmiertes Linienmuster. ti27881a ti27784a 4 Beispiele: Pistole Pistole Pistole Pistole...
Seite 18
Pistolenbefestigung Tabelle Pistolenposition ti27786a Eine Linie Eine Linie bis zu 61 cm (24 Zoll) Breite Zwei Linien Eine oder zwei Linien zum Spritzen um Hindernisse herum Bordstein mit einer Pistole Bordstein mit zwei Pistolen Zwei Linien oder eine Linie bis zu 24 Zoll (61 cm) Breite 3A3903J...
Seite 19
Pistolenbefestigung Halterung des 4. Den Knopf des Pistolenarms an der Halterung festdrehen. Spritzpistolenarms Diese Einheit ist vorne und hinten mit Halterungen für den Pistolenarm ausgestattet. ti27798a HINWEIS Sicherstellen, dass alle Schläuche, Kabel und Drähte ordnungsgemäß durch die Halterungen geführt sind und NICHT auf den Rädern reiben. Kontakt mit den Rädern führt zu Schäden an den Schläuchen, Kabeln und Drähten.
Seite 20
Pistolenbefestigung Installation Kein Materialaustritt 2. Die Schraube im Griff im Uhrzeigersinn drehen, 1. Die vertikale Pistolenhalterung an der wenn das Spritz-Symbol erscheint, bevor Pistolenstange anbringen. Material gespritzt wird. ti27801a HINWEIS: Sicherstellen, dass alle Schläuche, Kabel und Drähte ordnungsgemäß durch die ti27802a Halterungen geführt sind.
Seite 21
Pistolenbefestigung Ausrichten des Pistolenkabels 3. Kabelhalter aus Plastik in die Öffnung der Kabelhalterung einfügen. Die Ausrichtung des Pistolenkabels vergrößert oder verringert die Lücke zwischen Abzugsplatte und Abzug. Zur Ausrichtung der Abzugslücke die nachfolgenden Schritte durchführen. Standard-Serie ti27806a 4. Das Kabelende auf dem Stift der Abzugsplatte montieren und den Clip anbringen.
Seite 22
Pistolenbefestigung Nachstellen bei gerader Linie 4. Das Markierungsgerät rollen. Schritte 2 und 3 solange wiederholen, bis das Gerät gerade rollt. Die Schraube auf der Ausrichtplatte festziehen, Das Vorderrad ist so eingestellt, dass die Einheit um die neue Radausrichtung zu sichern. zentriert wird und der Bediener gerade Linien ziehen kann.
Seite 23
Pistolenbefestigung Punktlaser (falls zutreffend) 4. Kabel vom Schalter zur Batterie verlegen und an die (+) und (-) Klemmen anschließen. GEFAHR DURCH LASERLICHT. Direkten Augenkontakt vermeiden. 1. Batteriefachdeckel abnehmen. ti27818a 5. Die Leitungen des Schalters am Kabelbaum anschließen. ti27887a 6. Batteriefachdeckel wieder anbringen. ti27886a 2.
Seite 24
Reinigung Reinigung 4. Filter, Düsenschutz und Umkehrdüse in Spülflüssigkeit reinigen. Das Dosiergerät bleibt unter Druck, bis der Druck manuell entlastet wird. Um schwere Verletzungen durch unter Druck stehende Flüssigkeit wie z. B. Eindringen von Flüssigkeit unter die Haut, Flüssigkeitsspritzer oder Verletzungen durch TI3375A SPÜLEN bewegliche Teile zu vermeiden, nach Abschluss der...
Seite 25
Standard-Serie Standard-Serie ti27920a 3A3903J...
Seite 26
LineLazer V LiveLook Anzeige LineLazer V LiveLook Anzeige Standard-Serie AUSWAHLTASTEN ZURÜCKSETZEN … Abstand, Gallonen, Job-Mil-Werte JOB- PROTOKOLLIERUNG Nur aktive bei HP Auto Serie. Mit HP Auto Kit aufrüsten. Siehe Seite DURCH MENÜBILD- SCHIRME WECHSELN EINSTELL- PFEILE AUTOMATIKPISTOLENSTEUERUNGSTASTEN Nur aktive bei HP Auto Serie. Mit HP Auto Kit aufrüsten. Siehe Seite BILDSCHIRM „MARKIERUNG“...
Seite 27
LineLazer V LiveLook Anzeige Ersteinrichtung (Standardserie) US-Maßeinheiten Druck = psi Die Ersteinrichtung dient zur Vorbereitung des Volumen = Gallonen Markierungsgeräts für den Betrieb anhand einer Abstand = Fuß Anzahl von benutzerdefinierten Parametern. Liniendicke = Mill Die Auswahl der Bedienungssprache und der SI-Einheiten Maßeinheiten kann sowohl vor Beginn getroffen Druck = bar (MPa erhältlich)
Seite 28
LineLazer V LiveLook Anzeige drücken, um Einstellung/Informationen drücken, um mit der Kalibrierung zu beginnen. auszuwählen. ti27826a 7. Das Markierungsgerät vorwärts bewegen. Das Gerät so halten, dass es mit dem Stahlbandmaß ausgerichtet bleibt. 8. Anhalten, wenn der ausgewählte Teil des Geräts ti27827a auf 8 m (26 Fuß) oder den eingegebenen Abstand am Stahlbandmaß...
Seite 29
LineLazer V LiveLook Anzeige Markiermodus (Standardserie) ti27889a Betrieb im Markiermodus Pos. Bezeichnung 1. Darauf achten, das der Motor läuft. Rücksetzen von Abstand, Gallonen, Mil-Werten 2. Den Pumpenschalter auf ON stellen. Job-Protokollierung Blättern zwischen Menübildschirmen Einstelltasten für Linienbreite Tasten für Automatikpistolen MIL-Farbdicke.
Seite 30
LineLazer V LiveLook Anzeige Messmodus (Standardserie) drücken und loslassen. Markierungsgerät vor- oder zurückfahren. (Rückwärtsfahrt zählt Der Messmodus ersetzt beim Layout einer zu als negative Entfernung.) markierenden Fläche eine Entfernungsmessung mit dem Bandmaß. 1. Den Messmodus mit auswählen. ti27902a 3. Zum Beenden der gemessenen Länge drücken und loslassen.
Seite 31
LineLazer V LiveLook Anzeige Einstellung/Informationen Auswahl von Einstellung/Informationen mit Auswahl der Sprache mit Siehe Sprache, Seite 27. Siehe Kalibrierung, Seite 27. Siehe Einstellungen, Seite 32. Siehe Informationen, Seite 33. ti27835a 3A3903J...
Seite 32
LineLazer V LiveLook Anzeige Einstellungen Auswahl von Einrichtung/Informationen mit Öffnen des Menüs Einstellungen mit Auswahl des Maschinentyps. Zum richtigen Zählen der Gallonen notwendig. Einstellung von Uhrzeit und Datum mit Anwendung Einstellung der Einheiten mit Einstellung des Kontrasts der Anzeige auf den gewünschten Wert mit ti27839a 3A3903J...
Seite 33
LineLazer V LiveLook Anzeige Informationen Auswahl von Einstellung/Informationen mit Öffnen des Menüs „Informationen“ mit Anzeige und Aufzeichnung von Gerätebetriebsdaten und Informationen zum Markierungsgerät. Anzeige und Prüfung der Funktionsfähigkeit der Komponenten. Hubzähler Tasten des Touchpads Druckwandler Motorspannung Abstandssensor Batteriespannung Aufzeichnung der vier zuletzt aufgetretenen Fehlercodes.
Seite 34
HP Auto Serie HP Auto Serie ti27942a 3A3903J...
Seite 35
LineLazer V LiveLook Anzeige LineLazer V LiveLook Anzeige HP Auto Serie AUSWÄHLEN, WIE DIE ROTE TASTE ZWISCHEN DER ANZEIGE VON UNTERBROCHENE LINIE DIE PISTOLE AUSLÖSEN SOLL ZYKLUS UND LNIENBREITE AUF DEM BILDSCHIRM UMSCHALTEN = Zum Spritzen Taste halten, zum Stoppen Taste loslassen (Manuell). VOREINSTELLUNGEN UNTERBROCHENE LINIEN UND AUSWAHLTASTE = Im Unterbrechungsmodus für einen Ausstoß...
Seite 36
LineLazer V LiveLook Anzeige Ersteinrichtung (HP Auto Serie) US-Maßeinheiten Druck = psi Volumen = Gallonen Die Ersteinrichtung dient zur Vorbereitung des Abstand = Fuß Markierungsgeräts für den Betrieb anhand einer Liniendicke = Mill Anzahl von benutzerdefinierten Parametern. Die Auswahl der Bedienungssprache und der SI-Einheiten Maßeinheiten kann sowohl vor Beginn getroffen Druck = bar (MPa erhältlich)
Seite 37
LineLazer V LiveLook Anzeige 6. Zum Starten der Kalibrierung Pistolenabzug drücken, um Einstellung/Informationen betätigen und wieder loslassen. auszuwählen. ti27912a 7. Das Markierungsgerät vorwärts bewegen. Den Laser so halten, dass er mit dem Stahlbandmaß ausgerichtet bleibt. 8. Anhalten, wenn der Laser auf 8 m (26-ft) oder den eingegebenen Abstand am Stahlbandmaß...
Seite 38
LineLazer V LiveLook Anzeige Markiermodus (HP Auto Serie) 1450 psi ¹ 30.8 0.0 gal ti27844a Pos. Bezeichnung Betrieb im Markiermodus Zur Auswahl eines Favoriten die Taste kürzer als eine Sekunde drücken. Vor der Aktivierung der Pistolenabzugssteuerung muss das Markierungsgerät in Betrieb sein. Zum Speichern eines Favoriten länger als drei Sekunden drücken.
Seite 39
LineLazer V LiveLook Anzeige Messmodus (HP Auto Serie) 2. Zum Starten des Messvorgangs Pistolenabzugs- steuerung betätigen und wieder loslassen. Markierungsgerät vor- oder zurückfahren. Der Messmodus ersetzt beim Layout einer zu (Rückwärtsfahrt zählt als negative Entfernung.) markierenden Fläche eine Entfernungsmessung mit dem Bandmaß. 1.
Seite 40
LineLazer V LiveLook Anzeige Layout-Modus 2. Mit den Pistolenaktivierungstasten Pistolen auswählen. Der Layout-Modus dient der Berechnung und Markierung von Parkplatz-Boxen. 1. Der Layout-Modus wird mit ausgewählt. ti27918a 3. Pistolenabzugssteuerung betätigen und wieder loslassen und Markierungsgerät vorwärtsfahren. ti27912a 4. Standardeinstellung des Markierungsgeräts: ein Punkt alle 2,7 m (9,0 Fuß) zur Markierung der ti27916a Box-Größe.
Seite 41
LineLazer V LiveLook Anzeige Box-Rechner 2. Die zuletzt im Messmodus gemessene Länge wird automatisch angezeigt. Zum Starten einer neuen Messung die Pistolenabzugssteuerung Der Box-Rechner dient der Einstellung der betätigen. Beenden der Messung durch erneute Box-Größe. Das Gerät dividiert die gemessene Länge Betätigung der Pistolenabzugssteuerung.
Seite 42
LineLazer V LiveLook Anzeige Winkel-Rechner 2. Punkteabstand (B) und Versatz (C) werden anhand der eingegebenen Parameter berechnet: Der Winkel-Rechner dient der Bestimmung des Box-Winkel Versatzes und des Punkteabstands für eine Box-Tiefe Vormarkierung. Box-Größe (Breite) Linienlänge 1. Der Layout-Modus wird mit ausgewählt.
Seite 43
LineLazer V LiveLook Anzeige 4. Zur Übertragung des berechneten Punkte- 5. Zum Starten der Punkte-Markierung für die Box-Größe Pistolenabzugssteuerung betätigen abstands in den Layout-Modus drücken und wieder loslassen. Zum Beenden der Falls gewünscht, diesen Wert in den bevorzugten Punkte-Markierung erneut die Einstellungen speichern.
Seite 44
LineLazer V LiveLook Anzeige Einrichtung/Informationen Auswahl von Einstellung/Informationen mit Auswahl der Sprache mit Siehe Sprache, Seite 36. Siehe Messmodus (HP Auto Serie), Seite 39. Siehe Einstellungen, Seite 45. Siehe Informationen, Seite 46. Siehe Layout-Modus, Seite 47. ti27858a 3A3903J...
Seite 45
LineLazer V LiveLook Anzeige Einstellungen Auswahl von Einrichtung/Informationen mit Öffnen des Menüs Einstellungen mit Auswahl des Maschinentyps. Zum richtigen Zählen der Gallonen notwendig. Einstellung von Uhrzeit und Datum mit . Zur genauen Datenprotokollierung erforderlich. Einstellung der Einheiten mit Einstellung des Kontrasts der Anzeige auf den gewünschten Wert mit Für programmierte unterbrochene Linien zur Auswahl drücken:...
Seite 46
LineLazer V LiveLook Anzeige Informationen Auswahl von Einstellung/Informationen mit Öffnen des Menüs „Informationen“ mit Anzeige und Aufzeichnung von Gerätebetriebsdaten und Informationen zum Markierungsgerät. Anzeige und Prüfung der Funktionsfähigkeit der Komponenten. Hubzähler Tasten des Touchpads Druckwandler Motorspannung Abstandssensor Batteriespannung Kupplung Magnetventil 1 Magnetventil 2 Status Akkuladegerät Aufzeichnung der vier zuletzt aufgetretenen...
Seite 47
LineLazer V LiveLook Anzeige Layout-Modus 4. Pistolenschalter auf Skip Line (unterbrochene Linie) oder Solid Line (durchgezogene Linie) Mit der Vormarkiermodus-Funktion kann ein Punkt einstellen. bzw. eine Reihe von Punkten zur Markierung einer Fläche aufgebracht werden. 1. Auswahl von Einstellung/Informationen . Öffnen des Layout-Modus mit ti27918a 5.
Seite 48
LineLazer V LiveLook Anzeige Datenprotokollierung Die LLV-Steuerung ist mit einem Datenprotokoll 2. Entscheiden Sie, ob Sie einen neuen Auftrag oder ausgestattet, das dem Benutzer den Rückruf von bereits abgeschlossene Aufträge aufzeichnen Jobdaten und den Export von Daten im Gerät auf möchten.
Seite 49
Wartung Wartung LineLazer V 3900, 5900 WÖCHENTLICH: TSL-Füllstand in der Packungsmutter der Unterpumpe überprüfen. Die Mutter bei Bedarf auffüllen. Stets für Regelmäßige Wartung ausreichenden TSL-Stand in der Mutter sorgen, um Materialansammlungen an der Kolbenstange sowie TÄGLICH: Brüden Sie den Motorölstand prüfen vorzeitigen Verschleiß...
Seite 50
Recycling und Entsorgung Recycling und Entsorgung Entsorgung von Akkus Ende der Produktlebensdauer Entsorgen Sie Akkus nicht über den Hausmüll. Das Produkt an seinem Gebrauchsende auseinander Recyceln Sie Akkus gemäß den örtlichen Vorschriften. nehmen und auf verantwortungsvolle Weise recyceln. Um Entsorgungsbetriebe zu finden, rufen Sie in den USA oder Kanada 1-800-822-8837 an oder besuchen •...
Seite 51
Widerstand an der Kupplungsspule messen. Bei 70°F muss der Widerstand zwischen 1,2+0,2 Ohm (LineLazer V 3900); 1,7+0,2 Ohm (LineLazer 5900) liegen; ist dies nicht der Fall, muss das Getriebegehäuse ausgetauscht werden. Druckregler durch autorisierten Graco-Händler überprüfen lassen. Kupplung ist verschlissen, Kupplung austauschen. Seite 57.
Seite 52
Fehlerbehebung Problem Ursache Lösung Pumpen-Material- Sieb ist verstopft. Sieb reinigen. auslass zu gering. Kolbenkugel sitzt nicht richtig. Kolbenkugel warten. Siehe Pumpen-Handbuch. Kolbenpackungen sind Dichtungen auswechseln. Siehe Pumpen-Handbuch. verschlissen oder beschädigt. O-Ring in der Pumpe ist O-Ring ersetzen. Siehe Pumpen-Handbuch. verschlissen oder beschädigt. Einlassventilkugel sitzt nicht Einlassventil reinigen.
Seite 53
Fehlerbehebung Problem Ursache Lösung Hohe Drosseleinstellung falsch Drossel auf 3600 U/min im Leerlauf einstellen. Motordrehzahl eingestellt. im Leerlauf. Motorregler verschlissen. Motorregler austauschen oder warten. Gallonen-(Liter)- Materialdruck nicht hoch genug. Muss zum Hinzufügen durch Zähler über 55 bar (800 psi) liegen Zähler fügt kein Pumpenzählerkabel gebrochen Kabel und Verbindungen prüfen.
Seite 54
Fehlerbehebung Problem Ursache Lösung AUTOMATIKBETRIEB DER PISTOLEN Die Automatik- Pistole ist nicht eingeschaltet. Zum Einschalten der Pistole Taste 1 oder 2 auf der Steuerung pistole lässt sich drücken. nicht betätigen, Kabel ist nicht richtig eingestellt. Kabel zur richtigen Betätigung des Pistolenabzugs einstellen, wenn die rote Taste Seite 21.
Seite 55
Fehlerbehebung Problem Ursache Lösung LAYOUTMODUS Keine oder Zu kleine Einstellung für Punktgröße erhöhen, Seite 41. schlechte Punkte die Punkte. im Layout- oder Pistole ist nicht eingeschaltet. Zum Einschalten der Pistole Taste 1 oder 2 auf der Steuerung Markiermodus. drücken. Kabel ist nicht richtig eingestellt. Kabel zur richtigen Betätigung des Pistolenabzugs einstellen, Seite 21.
Seite 56
Fehlerbehebung Materialpumpe läuft ununterbrochen 1. Die Druckentlastung, Seite 12 durchführen, Entlüftungsventil vorwärts in SPRAY-Position (Sprühposition) drehen und Netzschalter auf OFF schalten. 2. Abdeckung des Steuerungskastens abnehmen. Fehlerbehebung: Fehler der Pumpe oder des Druck- Den Motor mit einem in den Materialschlauch entlastungsventils.
Seite 57
Getriebesatz/Kupplungsscheibe/Klammer Getriebesatz/Kupplungsscheibe/Klammer Ausbau von Getriebesatz/Kupplungsscheibe 6. Den Haltering (29b) entfernen. 7. Den Getriebesatz umdrehen und die Ritzelwelle Getriebesatz (29a) mit einem Plastikhammer herausklopfen. Wenn der Getriebesatz (29) nicht vom Kupplungs- gehäuse (19) entfernt wurde, die Schritte 1 bis 3 ausführen. Andernfalls bei Schritt 4 beginnen. 1.
Seite 58
Getriebesatz/Kupplungsscheibe/Klammer Installation Kupplungsscheibe 4. Die zwei Schrauben (24) an der Klammer (22) lösen. 1. Zwei Stapel mit Cent-Stücken auf eine glatte Oberfläche der Werkbank legen. 5. Einen Schraubenzieher in den Schlitz in der Klammer (22) drücken und die Klammer entfernen. 2.
Seite 59
Schaltplan (Standardserie – nur China) Schaltplan (Standardserie – nur China) 3A3903J...
Seite 60
Schaltplan (HP Auto Serie – nur China) Schaltplan (HP Auto Serie – nur China) 3A3903J...
Seite 61
Schaltplan (Standardserie) Schaltplan (Standardserie) 3A3903J...
Seite 62
Schaltplan (HP Auto Serie) Schaltplan (HP Auto Serie) 3A3903J...
Seite 63
Globale Symbollegende Globale Symbollegende 3A3903J...
Seite 64
Technische Spezifikationen Technische Spezifikationen LineLazer V 3900 Standardserie (Modell 25P330) U.S. Metrisch Abmessungen Höhe (mit Lenker nach unten) Unverpackt – 44,5 Zoll Unverpackt – 113,03 cm Verpackt - 52,5 Zoll Verpackt – 133,35 cm Breite Unverpackt – 34,25 Zoll Unverpackt – 86,99 cm Verpackt - 37,0 Zoll Verpackt –...
Seite 65
Technische Spezifikationen LineLazer V 3900 Standardserie (Modelle 17H449, 17H450) U.S. Metrisch Abmessungen Höhe Unverpackt – 44,5 Zoll Unverpackt – 113,03 cm Verpackt - 52,5 Zoll Verpackt – 133,35 cm Breite Unverpackt – 34,25 Zoll Unverpackt – 86,99 cm Verpackt - 37,0 Zoll Verpackt –...
Seite 66
Technische Spezifikationen LineLazer V 5900 Standardserie (Modelle 17H454, 17H455) U.S. Metrisch Abmessungen Höhe (mit Lenker nach unten) Unverpackt – 44,5 Zoll Unverpackt – 113,03 cm Verpackt - 52,5 Zoll Verpackt – 133,35 cm Breite Unverpackt – 34,25 Zoll Unverpackt – 86,99 cm Verpackt - 37,0 Zoll Verpackt –...
Seite 67
Technische Spezifikationen LineLazer V 3900 HP-Auto-Serie (Modelle 25P332, 25P333) U.S. Metrisch Abmessungen Höhe (mit Lenker nach unten) Unverpackt – 44,5 Zoll Unverpackt – 113,03 cm Verpackt - 52,5 Zoll Verpackt – 133,35 cm Breite Unverpackt – 34,25 Zoll Unverpackt – 86,99 cm Verpackt - 37,0 Zoll Verpackt –...
Seite 68
Technische Spezifikationen LineLazer V 3900 HP Auto Serie (Modelle 17K577, 17H451, 17K638, 17H452, 17K579, 17H453) U.S. Metrisch Abmessungen Höhe (mit Lenker nach unten) Unverpackt – 44,5 Zoll Unverpackt – 113,03 cm Verpackt - 52,5 Zoll Verpackt – 133,35 cm Breite Unverpackt –...
Seite 69
Technische Spezifikationen LineLazer V 5900 HP Auto Serie (Modelle 17K580, 17H456, 17K636, 17H457, 17K581, 17H458) U.S. Metrisch Abmessungen Höhe (mit Lenker nach unten) Unverpackt – 44,5 Zoll Unverpackt – 113,03 cm Verpackt - 52,5 Zoll Verpackt – 133,35 cm Breite Unverpackt –...
Seite 70
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
