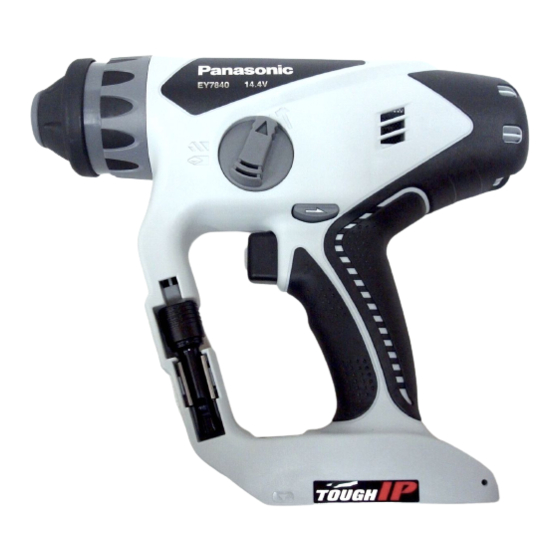

Panasonic EY7840 Bedienungsanleitung

Panasonic EY7840 Bedienungsanleitung

Akku-hammerbohren & schrauber
Vorschau ausblenden Andere Handbücher für EY7840:


Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 17
Operating Instructions
Instructions d'utilisation
Istruzioni per l'uso
Manual de instrucciones
Cordless Rotary Hammer Drill & Driver
Akku-Hammerbohren & Schrauber
Perceuse/Visseuse rotative à percussion sans fil
Trapano avvitatore a percussione rotante senza filo
Draadloze klopboormachine & schroevendraaier
Destornillador y martillo de taladro rotatorio sin cables
Akku roterende hammerbor & skruertrækker
Sladdlös borrhammare & skruvdragare med variabel hastighet
Инструкция по эксплуатации
Ledningløs roterende slagdrill og skrutrekker
Iнструкцiя з експлуатації
Ladattava poravasara & porakone/ruuvinväännin
Комбинированный аккумуляторный перфоратор-шуруповерт
Комбінований акумуляторний перфоратор-шуруповерт
Model No: EY7840
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.
Prima di usare questo apparecchio, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan produkten tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Перед эксплуатацией данного устройства, пожалуйста, полностью прочтите данную инструкцию и сохраните данное руководство для использования в будущем.
Перед екплуатацi є ю даного пристрою, будь ласка, повнi с тю прочитайте дану i н струкцi ю i збережi т ь даний посi б ник для використання у майбутньому.



Inhaltszusammenfassung für Panasonic EY7840

  • Seite 1 Комбинированный аккумуляторный перфоратор-шуруповерт Комбінований акумуляторний перфоратор-шуруповерт Model No: EY7840 Before operating this unit, please read these instructions completely and save this manual for future use. Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
  • Seite 2 Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/Индекс/ Індекс Dansk: Side English: Page Svenska: Deutsch: Seite Norsk: Side Français: Page Suomi: Sivu Italiano: Pagina Русский: Страница Nederlands: Bladzijde Українська: Сторiнка Español: Página FUNCTIONAL DESCRIPTION FUNKTIONSBESCHREIBUNG DESCRIPTION DES FONCTIONS DESCRIZIONE DELLE FUNZIONI FUNCTIEBESCHRIJVING DESCRIPCIÓN FUNCIONAL BESKRIVELSE AF FUNKTIONERNE FUNKTIONSBESKRIVNING FUNKSJONSBESKRIVELSE TOIMINTAKUVAUS...
  • Seite 3 Chuck Clutch handle Futter Kupplungsring Mandrin Poignée de l’embrayage Mandrino Impugnatura frizione Boorkop Koppelingshandgreep Portabroca Mango de embrague Borepatron Koblinghåndtag Chuck Kopplingshandtag Chuck Koblingshåndtak Kiinnityslaite Kytkimen kahva Зажимной патрон Рукоятка муфты Затискний патрон Рукоятка муфти Hammering/drilling switching lever Forward/Reverse lever Zum Umschalten zwischen normalem Bohren und Schlagbohren Rechts/Linkslauf Schalter Commutateur martelage/perforation...
  • Seite 4 Bit adapter holder LED light Einsatzadapterhalter LED-Leuchte Porte-adaptateur de mèche Lumière DEL Adattatore di portabit Luce LED Bitadapterhouder LED-lampje Soporte de adaptador de broca Luz indicadora Boradapterholder LED-lys Hållare för verktygsspetsadapter LED-ljus Holderstykke for bit-tilpasningsstykke LED-lys Terän sovittimen pidin LED-valo Отсек...
  • Seite 5: Intended Use

    the Forward/Reverse lever to the I. INTENDED USE center position (switch lock). This tool is a Rotary Hammer for 10) Do not strain the tool by holding the drilling in concrete. In addition, the tool speed control trigger halfway (speed has a “rotation only mode”...
  • Seite 6: Bit Adapter

    III. ASSEMBLY WARNING: • Do other than CAUTION: Panasonic battery packs that are Use of a concrete drill bit larger than designed with this the recommended size may cause rechargeable tool. damage to the tool. • Do not dispose of the battery pack in a fire, or expose it to excessive 1.
  • Seite 7: Operation

    Attaching or Removing Bat- Hammering/Drilling Switching tery Pack Lever 1. To connect the battery pack: NOTE: Operate the mode change after Line up the alignment marks and the motor rotation is completely stopped. attach the battery pack. • Slide the battery pack until it locks Position of into position.
  • Seite 8 (3) Battery low warning lamp (1) LED light Before the use of LED light, always pull the power switch once. Press the LED light Flashing on button. (No charge) (normal The light illuminates with Battery protection operation) feature active very low current, and it does not adversely affect battery protection...
  • Seite 9: Battery Recycling

    according to the individual. limited life. If the operation time be- • Adjust the shoulder pad to the comes extremely short after recharg- shoulder. ing, replace the battery pack with a • Pull the shoulder strap to make new one. sure it is firmly attached to the main Battery Recycling unit of the tool.
  • Seite 10 4. The charge lamp (green) will flash CAUTION: slowly once the battery is approxi- To prevent the risk of fire or damage mately 80% charged. to the battery charger. 5. When charging completed, • Do not use power source from an charging lamp will start flashing quickly in engine generator.
  • Seite 11 green color. 3. During charging, the charging lamp 5. If the charging lamp does not light will be lit. immediately after the charger is When charging is completed, an internal plugged in, or if after the standard electronic switch will automatically be charging time the charging lamp does triggered to prevent overcharging.
  • Seite 12 Information for Users on Collection and Disposal of Old Equipment and used Batteries These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC.
  • Seite 13: Maintenance

    V. MAINTENANCE Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning. VI. ACCESSORIES CAUTION: To prevent the risk of injury, only use accessory or attachment for its stated purpose. Bit adapter (included) •EY9HX403E Drill chuck (Optional accessory)
  • Seite 14: Specifications

    VIII. SPECIFICATIONS MAIN UNIT Concrete 16.5 mm (21/32")* *For work that can be completed with one battery pack. 12.5 mm (15/32") - 16.5 mm (21/32")) Maximum drilling diameter Steel 13 mm (1/2") Wood 18 mm (23/32") Motor voltage 14.4 V DC Speed at no load (RPM) 0-1000 min (rpm)
  • Seite 15: Battery Pack

    BATTERY PACK EY9L40 EY9L41 Model Li-ion Battery Storage battery Battery voltage 14.4 V DC (3.6 V x 4 cells) 3 Ah 3.3 Ah Capacity BATTERY CHARGER EY0L80 Model See the rating plate on the bottom of the charger. Rating 0.95 kg (2.1 lbs) Weight [Li-ion battery pack] 14.4 V...
  • Seite 16 A replacement fuse cover can be purchased from your local Panasonic Dealer. IF THE FITTED MOULDED PLUG IS UN- SUITABLE FOR THE SOCKET OUTLET IN YOUR HOME THEN THE FUSE SHOULD...
  • Seite 17: Bestimmungsgemäße Verwendung Der Maschine

    I. BESTIMMUNGSGEMÄßE Gerät kann beschädigt werden. 8) Das Gerät nur mit einem trocke- VERWENDUNG DER nen, weichen Lappen abwischen. Verwenden Sie zum Reinigen kei- MASCHINE ne feuchten Lappen oder flüch- tigen Lösungsmittel wie Farbver- Dieses Gerät ist ein Bohrhammer für das dünner oder Benzin.
  • Seite 18 1. Einführen des Einsatzes 1-1. Stecken Sie einen Bohrer in die WARNUNG: Montageöffnung und drehen Sie ihn • Verwenden Sie nur die Panasonic-Akkus, leicht, um ihn in der Einrastposition zu für Einsatz dieser fixieren. Akku-Maschine ausgelegt sind. 1-2. Drücken Sie den Bohrer in der Ein- •...
  • Seite 19: Anbringen Oder Abnehmen Des Akkus

    Anbringen oder Abnehmen Umschalten zwischen des Akkus normalem Bohren und Ham- merbohren Zum Anschließen des Akkus Die Ausrichtmarkierungen aufeinander HINWEIS: Nehmen Sie den Be- ausrichten, und den Akku anbringen. triebsartenwechsel erst Den Akku einschieben, bis er ein- dann vor, wenn •...
  • Seite 20 Bedienfeld (2) Überhitzungs-Warnlampe ( 3 ) ( 1 ) ( 2 ) Blinken: Überhitzung (normaler Zeigt an, dass der Betrieb Betrieb) wegen Akku-Überhitzung angehalten wurde. (1) LED-Leuchte Die Überhitzungs-Schutzfunktion hält Betätigen Sie vor der den Gerätebetrieb an, um den Akku im Benutzung Falle einer Überhitzung zu schützen.
  • Seite 21: Anbringen Des Schulterriemens

    Anbringen des Schulterriemens [Akku] VORSICHT: Für richtigen Gebrauch des • Befestigen Sie den Schulterriemen Akkus einwandfrei an der Haupteinheit des Li-Ion-Akku (EY9L40/EY9L41) Werkzeugs, und prüfen Sie seine Länge vor der Benutzung. • Um eine möglichst lange Lebensdauer • Prüfen Sie den Zustand des Rie- des Li-Ion-Akkus zu erzielen, lagern Sie mens, und benutzen Sie ihn nicht, ihn nach dem Gebrauch, ohne ihn auf-...
  • Seite 22: Batterie-Recycling

    Batterie-Recycling • Decken Sie die Entlüftungsöffnun-gen des Ladegerätes und den Akku nicht ACHTUNG: Umweltschutz Materi- • Trennen Sie das Ladegerät vom Strom- al-Recycling zu gewährleisten, müs- netz, wenn es nicht benutzt wird. sen Sie die Batterie zur örtlichen Li-Ion-Akku Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.
  • Seite 23 Die Bereitschaftslampe blinkt in Oran- gang bis zur vollen Aufladung des ge, bis der Akku abgekühlt ist. Das Akkus länger als die normale Ladezeit. Laden beginnt dann automatisch. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung 4.
  • Seite 24 ANZEIGELAMPEN Leuchten in Grün Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt. Schnelles Blinken in Grün Ladevorgang ist abgeschlossen. (Volle Ladung) Blinken in Grün Der Akku ist zu etwa 80 % aufgeladen. (Nutzbare Ladung. Nur Li-Ion) Leuchten in Grün Ladevorgang läuft.
  • Seite 25: Informationen Zur Entsorgung In Ländern Außerhalb Der Europäischen Union]

    Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdoku- menten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufar- beitung bzw.
  • Seite 26: Wartung

    V. WARTUNG Zum Abwischen der Einheit verwenden Sie ausschließlich ein trockenes, weiches Tuch. Verwenden Sie kein feuchtes Tuch, Verdünner, Benzin oder andere flüchtige Lösungsmittel zum Reinigen. VI. ZUBEHÖR VORSICHT: Um Verletzungsgefahr vorzubeugen, verwenden Sie Zubehörteile oder Vorrich- tungen nur für ihren angegebenen Zweck. Einsatzadapter (mitgeliefert) •EY9HX403E Bohrfutter (Sonderzubehör)
  • Seite 27: Gebrauchsempfehlung

    VII. GEBRAUCHSEMPFEHLUNG 1. Wenn der Andruck auf die Maschine unzureichend ist, funktioniert das Gerät im Schlagbohrmodus eventuell nicht. Dadurch soll verhindert werden, dass das Werkzeug im Schlagbohrmodus ohne Last läuft. Erhöhen Sie in diesem Fall den Andruck auf das Gerät. Üben Sie bei der Arbeit stets ausreichende Andruckkraft aus.
  • Seite 28: Akku-Ladegerät

    RICHTLINIENTABELLE • Wählen Sie das Drehmoment zum Anziehen von Schrauben mit dem Kupplungsring. • Richtlinie für die Drehmomentwahl Für unterschiedliche Anforderungen stehen fünf Positionen in Abstufungen zu ca. 1 N·m (10 k f-cm) zur Verfügung. Eignung je nach Material Position Drehmoment Beton Block...
  • Seite 29 [Li-Ion-Akku] 14.4 V 21.6 V 28.8 V EY9L40 EY9L60 EY9L80 Ladezeit 3 Ah Nutzbar: 35 Min. Nutzbar: 45 Min. Nutzbar: 55 Min. Voll: 50 Min. Voll: 60 Min. Voll: 70 Min. 14.4 V EY9L41 Ladezeit 3.3 Ah Nutzbar: 45 Min. Voll: 60 Min.
  • Seite 30: Usage Prevu

    USAGE PREVU 8) Utilisez seulement un chiffon doux et sec pour essuyer l’appareil. Cet outil est un marteau rotatif pour N'utilisez pas de tissu humide, dis- perçage du béton. De plus, l’outil est solvant, benzine ou autres dissol- équipé d’un “mode rotation seulement” vants volatiles pour le nettoyer.
  • Seite 31: Montage

    . MONTAGE AVERTISSEMENT! • N’utilisez que la batterie autonome Panasonic conçue pour l’utilisation MISE EN GARDE: avec cet outil rechargeable. Utiliser une mèche à béton plus large que la taille recommandée • Ne mettez pas la batterie autonome au peut endommager l’outil.
  • Seite 32 C o m m u t a t e u r m a r t e l a g e / engagée. 6. À la position engagée, repoussez perforation la mèche le plus loin possible. REMARQUE: • Assurez-vous que la mèche ne Exécutez le changement de mode bouge pas en tirant légèrement après que la rotation du moteur se...
  • Seite 33: Panneau De Commande

    Panneau de commande (2) Témoin d’avertissement de sur­ chauffe Arrêt Clignotant: Surchauffe (fonction- Indique que le fonction- nement nement a été arrêté à la normal) suite d’une surchauffe de la batterie. (1) Lumière DEL La caractéristique de protection contre Avant d’utiliser la lumiére la surchauffe arrête le fonctionnement DEL, tirez toujours une de l’outil afin de protéger la batterie f o i s l ’...
  • Seite 34: Installation De La Dragonne

    Installation de la dragonne • Lors de la charge de la batterie auto- nome, assurez-vous que les bornes MISE EN GARDE: du chargeur de batterie sont libres • Installez fermement la dragonne de tout corps étranger comme de la sur l’unité principale de l’outil et poussière et de l’eau, etc.
  • Seite 35 [Chargeur de batterie] du chargeur et de la batterie auto- nome. Recharge • Débranchez le chargeur lorsque vous ne l’utilisez pas. Précautions à prendre pour la Batterie autonome Li­ion batterie autonome Li­ion REMARQUE: • Si la température de la batterie auto- Votre batterie autonome n’est pas nome descend en dessous de -10ºC complètement chargée au moment (14ºF) environ, la charge s’arrête de l’achat.
  • Seite 36 • La charge ne peut pas être réalisée 6. Lorsque la température de la batterie si la batterie autonome est chaude autonome est de 0ºC ou moins, la bat- (par exemple, à la suite d’un long terie autonome prend plus longtemps à travail de perçage).
  • Seite 37 INDICATION DU VOYANT Allumé en vert Le chargeur est branché dans la prise secteur. Prêt pour la charge. Clignotant rapidement en vert Chargement terminé. (Pleine charge) Clignotant en vert La batterie est chargée à environ 80%. (Charge utile. Li-ion seulement) Allumé en vert Chargement en cours.
  • Seite 38: Entretien

    Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à...
  • Seite 39 . ACCESSOIRES MISE EN GARDE: Pour éviter de vous blesser, utilisez uniquement des accessoires ou des fixa- tions convenant à l’opération effectuée. Adaptateur de mèche (inclus) •EY9HX403E Mandrin de perceuse (Accessoire en option) •EY9HX400E Utilisez avec des forets à bois ou à métal avec une queue de 1,5 à 13 mm de diamètre.
  • Seite 40: Appareil Principal

    . CARACTERISTIQUES TECHNIQUES APPAREIL PRINCIPAL 16.5 mm (21/32")* Béton *Pour travaux pouvant être accomplis avec un batterie autonome. 12.5 mm (15/32") - 16.5 mm (21/32") Diamètre de forage maximum Acier 13 mm (1/2") Bois 18 mm (23/32") Tension du moteur 14,4 V CC Vitesse sans charge (t./min.) 0-1000 min (rpm)
  • Seite 41: Chargeur De Batterie

    BATTERIE AUTONOME Modèle EY9L40 EY9L41 Stockage de la batterie Batterie Li-ion Tension de la batterie 14,4 V CC (3,6 V x 4 piles) Capacité 3 Ah 3,3 Ah CHARGEUR DE BATTERIE Modèle EY0L80 Puissance nominale Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur. Poids 0.95 k (2,1 lbs)
  • Seite 42: Uso Previsto

    USO PREVISTO 8) Usare solo un panno morbido asciutto per pulire l’unità. Non usare un panno umido, acquara- Questo utensile è un martello rotante gia, benzina o altre sostanze vola- per la trapanatura del cemento. tili per la pulizia. L ' u t e n s i l e p r e v e d e i n o l t r e u n a modalità...
  • Seite 43 . MONTAGGIO AVVERTIMENTO! • Usare esclusivamente i pacchi batte- ria Panasonic progettati per l’uso con PRECAUZIONE: questo attrezzo ricaricabile. L’uso di una punta per perforazione • Non smaltire il pacco batteria in falò, di cemento più grande di quella né esporlo a calore eccessivo.
  • Seite 44: Funzionamento

    • Assicurarsi che la punta sia fissata Posizione Funzionamen- provando a tirarla leggermente. della leva di Modo attivo commutazione Applicazione o rimozione Perforazione del pacco batteria Rotazione e di cemento, percussione Perforazione 1. Per collegare il pacco batteria: di roccia Installare il pacco batteria, allineandosi Avvitamento con le marcature.
  • Seite 45 (1) Luce LED • Evitare un uso dell’utensile che porti all’attivazione ripetuta della Prima di usare la luce LED, protezione da surriscaldamento. tirare sempre l’interruttore di alimentazione una volta. (3) Spia avvertenza batteria scarica Premere il tasto luce LED accesa. La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell’avvitatore, Spenta...
  • Seite 46 • Quando si rimuove il pacco batteria dall’alloggiamento principale dell’uten- sile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia con- taminino i terminali della batteria e causino un cortocircuito. Cuscinetto spalla • La cinghia da spalla può essere Durata del pacco batteria regolata a seconda della persona Le batterie ricaricabili posseggono...
  • Seite 47 stessa. (La differenza di temperatura Durante la ricarica, la spia di carica si fra la batteria e il luogo di ricarica non accende. deve superare i 15°C.) Quando la ricarica è stata completata, un interruttore elettronico interno scatta auto- • Per caricare un pacco batteria freddo maticamente per evitare la sovraccarica.
  • Seite 48 NOTA: dopo l’uso per un lavoro pesante). La spia di standby arancione lam- L’inserimento della spina nella presa peggia mentre la batteria si sta raf- di corrente c.a. potrebbe provocare freddando. La ricarica comincia poi delle scintille, ma questo non è un automaticamente.
  • Seite 49 Informazioni per gli utenti sulla raccolta e l’eliminazione di vec­ chie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/ EC e 2006/66/EC.
  • Seite 50: Manutenzione
