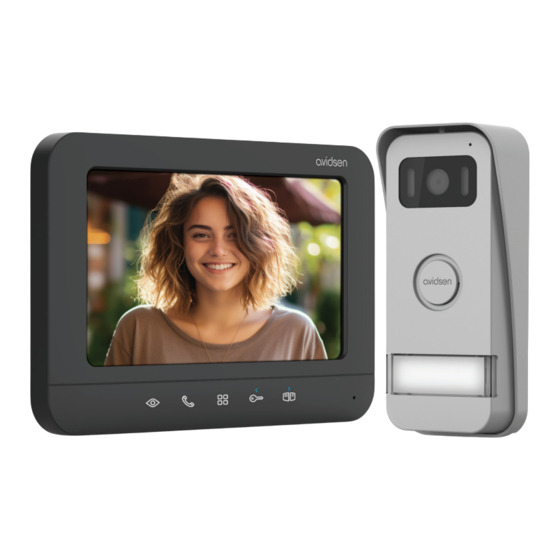

- Seite 1 PRIMA VIDEO-TÜRSPRECHANLAGE MIT ZWEILEITER-TECHNOLOGIE Ref.112300 100m Witterungs- 2-Draht- Reichweite Door beständig Technik Check POLARITY PROTECT Nacht- Größe des Touch- Anzahl sicht Bildschirms Tasten der Klingeltöne www.avidsen.com...
- Seite 3 INHALT A - SICHERHEIT- D - VERWENDUNG 12 SANWEISUNGEN 1 - DEN BESUCHER IDENTIFIZIEREN UND MIT IHM SPRECHEN 1 - EINLEITUNG 2 - AKTIVIERUNG DER TÜRSPRECHANLAGE AM MONITOR 2 - INSTANDHALTUNG UND REINIGUNG 3 - BETÄTIGUNG EINES ELEKTRISCHEN 3 - RECYCLING TÜRÖFFNERS UND EINES TORANTRIEBS (OPTIONAL) B - PRODUKT-...
- Seite 5 A - SICHERHEITSHINWEISE • Nicht scheuernden oder ätzenden 1 - EINLEITUNG Produkten reinigen. Ein mit Seifenwasser leicht angefeuchtetes Tuch verwenden. Diese Video-Gegensprechanlage kombiniert • Das Gerät vom Stromnetz trennen, wenn es zwei Module: einen Empfänger-Monitor und eine längere Zeit nicht in Gebrauch sein wird. Türsprechanlage, die leicht zu installieren und zu •...
- Seite 6 B - PRODUKTBESCHREIBUNG 1 - INHALT DES SETS Monitor Befestigungsschrauben (2 für den Monitor, 3 für die Türsprechanlage) Türsprechanlage Sechskantschlüssel Wandhalterung für Monitor Netzadapter Dübel (2 für den Monitor, 3 für die Türsprechanlage) Einrastbare Stromversorgung für Türsprechanlage 2 - MONITOR 8 10 7 Zoll-LCD-Bildschirm Hörertaste zum Annehmen von Anrufen...
- Seite 7 B - PRODUKTBESCHREIBUNG 3 - TÜRSPRECHANLAGE Regenschutz Mikrofon Objektiv Infrarot-Beleuchtung Lautsprecher Klingeltaste Namensschild Abnehmbare Klemmleisten 4 - WANDHALTERUNG Der Monitor ist für eine Montage an der Wand ausgelegt. Die Wandhalterung und dazugehörigen Schrauben sind im Lieferumfang enthalten. 5 - NETZADAPTER Ein Netzadapter 230 VAC 50 Hz/17 VDC 1,5 A für die Stromversorgung des Monitors ist im Lieferumfang des Sets enthalten.
- Seite 8 C - MONTAGE Die empfohlene Montagehöhe beträgt für die Türsprechanlage ca. 160 cm ab dem Boden und 150 cm für die Gegensprechanlage in der Wohnung. 50cm 70° 160cm 150cm ACHTUNG: Aus offenkundigen Sicherheitsgründen dürfen Verkabelungen nur bei abgeschalteter Stromversorgung erfolgen. 1 - MONTAGE DER TÜRSPRECHANLAGE Den Regenschutz der Türsprechanlage mittels geeigneter Schrauben und Dübel auf Ihrem Pfeiler befestigen (die mitgelieferten Schrauben und Dübel sind für massive Wände geeignet).
- Seite 9 C - MONTAGE Nach der Verkabelung der Türsprechanlage (siehe Abschnitt Anschlüsse), diese im Regenschutz einsetzen. Dann die Türsprechanlage mittels der mitgelieferten Schrauben am Regenschutz festschrauben. Das Namensschild anbringen.
- Seite 10 C - MONTAGE 2 - MONTAGE DES MONITORS Die Wandhalterung mittels geeigneter Schrauben und Dübel an der Wand befestigen (die mitgelieferten Schrauben und Dübel sind für massive Wände geeignet). Nach der Verkabelung des Monitors (siehe Abschnitt „Anschlüsse“) den Monitor an seiner Halterung befestigen. 3 - ANSCHLÜSSE •...
- Seite 11 C - MONTAGE Kabellänge Zu verwendender Kabeldurchmesser 0 bis 50 m 0,75 mm 50 m bis 100 m 1,5 mm Zwischen der Türsprechanlage und einem elektrischen Türöffner (nicht mitgeliefert) Einen Türöffner 12 V/1,1 A max. mit mechanischem Speicher verwenden. Für die Verbindung zwischen der Türsprechanlage und dem Türöffner, Kabel von folgendem Typ verwenden: Kabellänge Zu verwendender Kabeldurchmesser 0 bis 50 m...
- Seite 12 D - VERWENDUNG 1 - DEN BESUCHER IDENTIFIZIEREN UND MIT 3 - BETÄTIGUNG EINES ELEKTRISCHEN IHM SPRECHEN TÜRÖFFNERS UND EINES TORANTRIEBS (OPTIONAL) Besucher drückt Klingeltaste Türsprechanlage: Wenn das Gerät mit einem elektrischen Türöffner und/ oder der Steuerung eines automatischen Torantriebs ausgestattet ist (siehe Paragraph „ANSCHLUSS“), drücken Sie die Taste (für das Türschloss) oder...
- Seite 13 D - VERWENDUNG 4 - PARAMETER AUF DEM MONITOR Drücken Sie bei eingeschaltetem Display die Taste um das folgende Fenster aufzurufen: Navigieren Sie durch die Untermenüs, indem Sie folgende Tasten betätigen: CON . COL . CALL . INCOME . Befinden Sie sich im Untermenü RING, drücken Sie die RING .
- Seite 14 E - TECHNISCHE UND GESETZLICHE INFORMATIONEN 1 - TECHNISCHE MERKMALE MONITOR Farbe 7 Zoll LCD extraflach Bildschirm PAL/NTSC Videostandard 800 x 480 Auflösung mit Netzteil 230 VAC Stromversorgung 50 Hz/17 VDC 1,5 A im Lieferumfang Schutz bei Kurzschluss und Umpolung Schutz Zweileiter-Technik Übertragungssystem (Audio und Video)
- Seite 15 Personen geöffnet oder repariert werden, die Avidsen verpflichtet sich, für Dauer nicht der Firma Avidsen angehören. Gewährleistungsfrist Ersatzteile für dieses Produkt auf • Jeglicher Eingriff am Gerät führt zum Erlöschen Lager zu halten. der Garantie. • Das Netzadapterkabel darf nicht abgeschnitten oder verlängert werden.
- Seite 16 19 Avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours - France Fotografien und Illustrationen vertraglich nicht bindend/©AdobeStock.com/© Avidsen France 2023...
