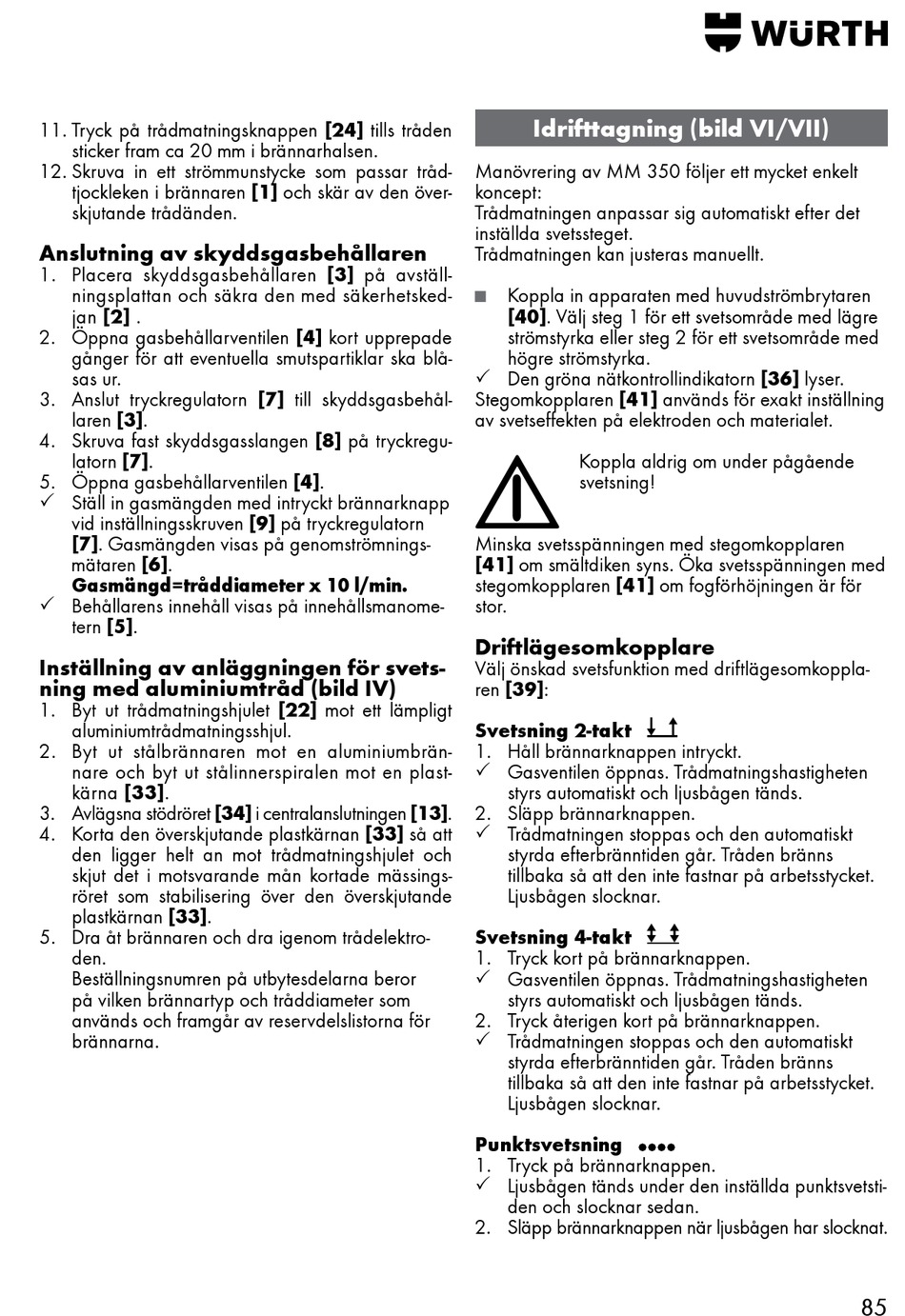

11. Tryck på trådmatningsknappen [24] tills tråden
sticker fram ca 20 mm i brännarhalsen.
12. Skruva in ett strömmunstycke som passar tråd-
tjockleken i brännaren [1] och skär av den över-
skjutande trådänden.
Anslutning av skyddsgasbehållaren
1. Placera skyddsgasbehållaren [3] på avställ-
ningsplattan och säkra den med säkerhetsked-
jan [2] .
2. Öppna gasbehållarventilen [4] kort upprepade
gånger för att eventuella smutspartiklar ska blå-
sas ur.
3. Anslut tryckregulatorn [7] till skyddsgasbehål-
laren [3].
4. Skruva fast skyddsgasslangen [8] på tryckregu-
latorn [7].
5. Öppna gasbehållarventilen [4].
3 Ställ in gasmängden med intryckt brännarknapp
vid inställningsskruven [9] på tryckregulatorn
[7]. Gasmängden visas på genomströmnings-
mätaren [6].
Gasmängd=tråddiameter x 10 l/min.
3 Behållarens innehåll visas på innehållsmanome-
tern [5].
Inställning av anläggningen för svets-
ning med aluminiumtråd (bild IV)
1. Byt ut trådmatningshjulet [22] mot ett lämpligt
aluminiumtrådmatningsshjul.
2. Byt ut stålbrännaren mot en aluminiumbrän-
nare och byt ut stålinnerspiralen mot en plast-
kärna [33].
3. Avlägsna stödröret [34] i centralanslutningen [13].
4. Korta den överskjutande plastkärnan [33] så att
den ligger helt an mot trådmatningshjulet och
skjut det i motsvarande mån kortade mässings-
röret som stabilisering över den överskjutande
plastkärnan [33].
5. Dra åt brännaren och dra igenom trådelektro-
den.
Beställningsnumren på utbytesdelarna beror
på vilken brännartyp och tråddiameter som
används och framgår av reservdelslistorna för
brännarna.
Idrifttagning (bild VI/VII)
Manövrering av MM 350 följer ett mycket enkelt
koncept:
Trådmatningen anpassar sig automatiskt efter det
inställda svetssteget.
Trådmatningen kan justeras manuellt.
Koppla in apparaten med huvudströmbrytaren
■
[40]. Välj steg 1 för ett svetsområde med lägre
strömstyrka eller steg 2 för ett svetsområde med
högre strömstyrka.
3 Den gröna nätkontrollindikatorn [36] lyser.
Stegomkopplaren [41] används för exakt inställning
av svetseffekten på elektroden och materialet.
Koppla aldrig om under pågående
svetsning!
Minska svetsspänningen med stegomkopplaren
[41] om smältdiken syns. Öka svetsspänningen med
stegomkopplaren [41] om fogförhöjningen är för
stor.
Driftlägesomkopplare
Välj önskad svetsfunktion med driftlägesomkoppla-
ren [39]:
Svetsning 2-takt
1. Håll brännarknappen intryckt.
3 Gasventilen öppnas. Trådmatningshastigheten
styrs automatiskt och ljusbågen tänds.
2. Släpp brännarknappen.
3 Trådmatningen stoppas och den automatiskt
styrda efterbränntiden går. Tråden bränns
tillbaka så att den inte fastnar på arbetsstycket.
Ljusbågen slocknar.
Svetsning 4-takt
1. Tryck kort på brännarknappen.
3 Gasventilen öppnas. Trådmatningshastigheten
styrs automatiskt och ljusbågen tänds.
2. Tryck återigen kort på brännarknappen.
3 Trådmatningen stoppas och den automatiskt
styrda efterbränntiden går. Tråden bränns
tillbaka så att den inte fastnar på arbetsstycket.
Ljusbågen slocknar.
Punktsvetsning
1. Tryck på brännarknappen.
3 Ljusbågen tänds under den inställda punktsvetsti-
den och slocknar sedan.
2. Släpp brännarknappen när ljusbågen har slocknat.
