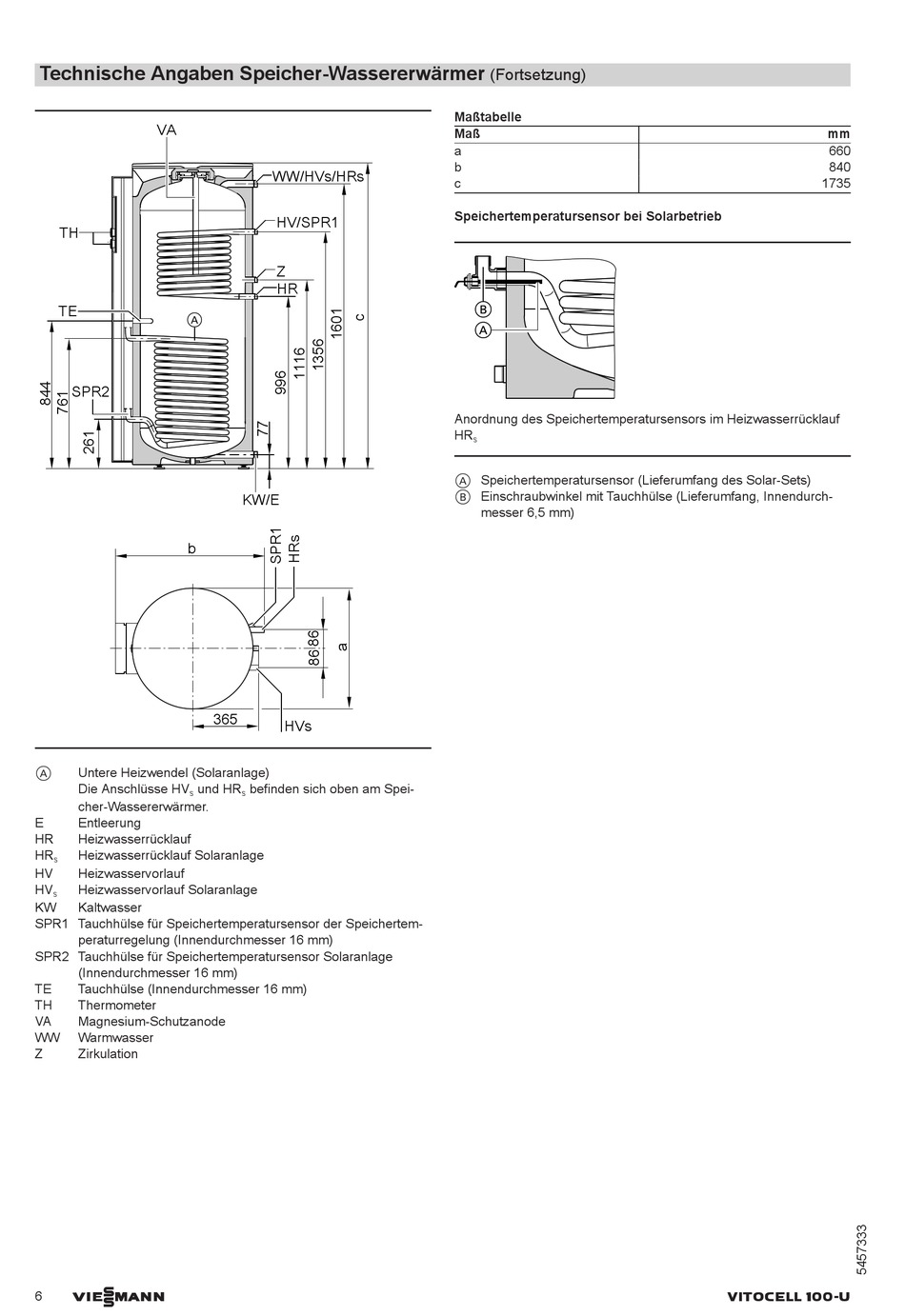

Technische Angaben Speicher-Wassererwärmer
VA
TH
TE
A
SPR2
b
A Untere Heizwendel (Solaranlage)
Die Anschlüsse HV und HR
s
cher-Wassererwärmer.
E Entleerung
HR Heizwasserrücklauf
HR Heizwasserrücklauf Solaranlage
s
HV Heizwasservorlauf
HV Heizwasservorlauf Solaranlage
s
KW Kaltwasser
SPR1 Tauchhülse für Speichertemperatursensor der Speichertem-
peraturregelung (Innendurchmesser 16 mm)
SPR2 Tauchhülse für Speichertemperatursensor Solaranlage
(Innendurchmesser 16 mm)
TE Tauchhülse (Innendurchmesser 16 mm)
TH Thermometer
VA Magnesium-Schutzanode
WW Warmwasser
Z Zirkulation
VIESMANN
6
WW/HVs/HRs
HV/SPR1
Z
HR
KW/E
365
HVs
befinden sich oben am Spei-
s
(Fortsetzung)
Maßtabelle
Maß
a
b
c
Speichertemperatursensor bei Solarbetrieb
Anordnung des Speichertemperatursensors im Heizwasserrücklauf
HR
s
A Speichertemperatursensor (Lieferumfang des Solar-Sets)
B Einschraubwinkel mit Tauchhülse (Lieferumfang, Innendurch-
messer 6,5 mm)
mm
660
840
1735
VITOCELL 100-U
