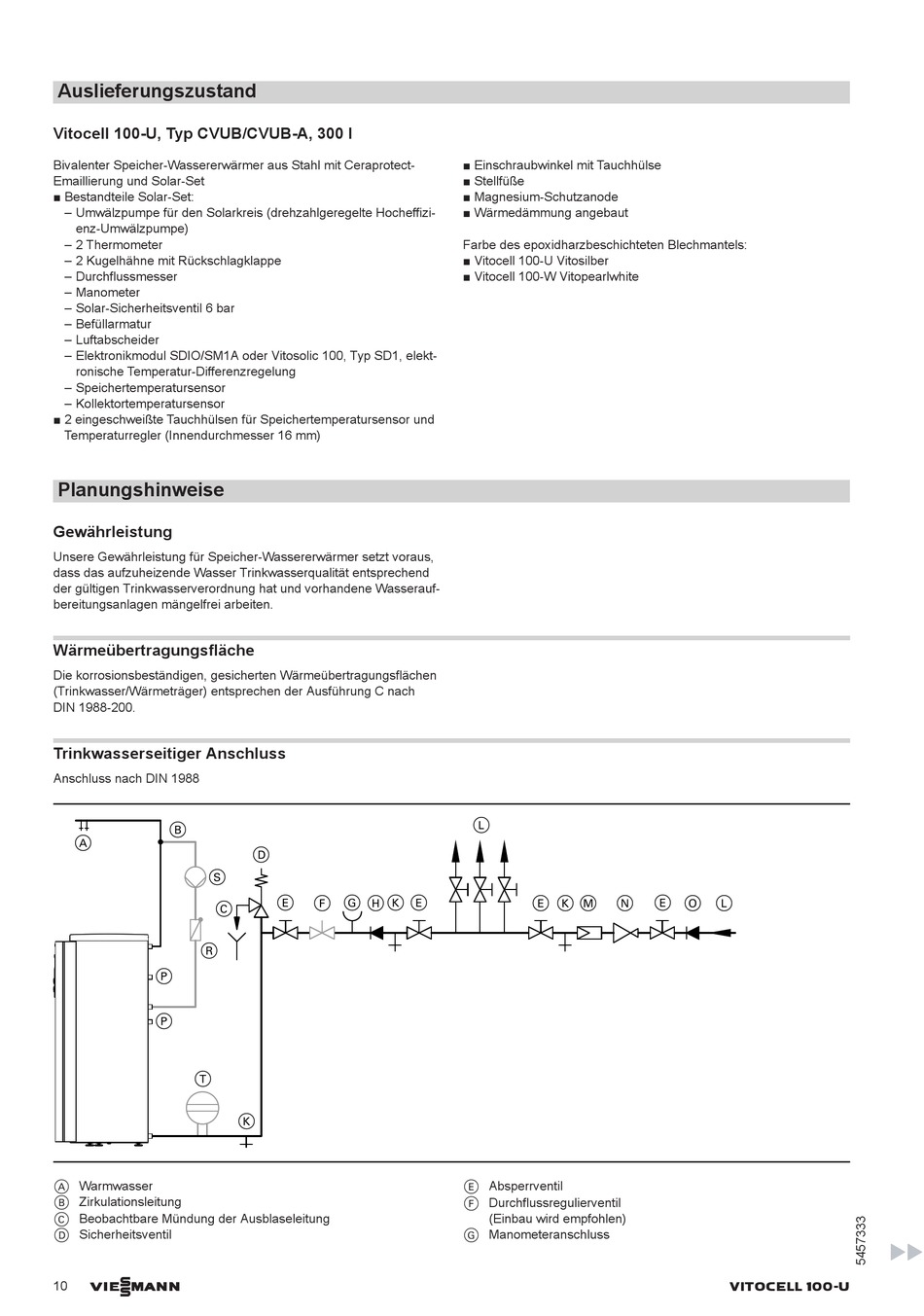

Auslieferungszustand
Vitocell 100-U, Typ CVUB/CVUB-A, 300 l
Bivalenter Speicher-Wassererwärmer aus Stahl mit Ceraprotect-
Emaillierung und Solar-Set
■ Bestandteile Solar-Set:
– Umwälzpumpe für den Solarkreis (drehzahlgeregelte Hocheffizi-
enz-Umwälzpumpe)
– 2 Thermometer
– 2 Kugelhähne mit Rückschlagklappe
– Durchflussmesser
– Manometer
– Solar-Sicherheitsventil 6 bar
– Befüllarmatur
– Luftabscheider
– Elektronikmodul SDIO/SM1A oder Vitosolic 100, Typ SD1, elekt-
ronische Temperatur-Differenzregelung
– Speichertemperatursensor
– Kollektortemperatursensor
■ 2 eingeschweißte Tauchhülsen für Speichertemperatursensor und
Temperaturregler (Innendurchmesser 16 mm)
Planungshinweise
Gewährleistung
Unsere Gewährleistung für Speicher-Wassererwärmer setzt voraus,
dass das aufzuheizende Wasser Trinkwasserqualität entsprechend
der gültigen Trinkwasserverordnung hat und vorhandene Wasserauf-
bereitungsanlagen mängelfrei arbeiten.
Wärmeübertragungsfläche
Die korrosionsbeständigen, gesicherten Wärmeübertragungsflächen
(Trinkwasser/Wärmeträger) entsprechen der Ausführung C nach
DIN 1988-200.
Trinkwasserseitiger Anschluss
Anschluss nach DIN 1988
B
A
S
C
R
P
P
T
A Warmwasser
B Zirkulationsleitung
C Beobachtbare Mündung der Ausblaseleitung
D Sicherheitsventil
VIESMANN
10
D
E F G HK E
K
■ Einschraubwinkel mit Tauchhülse
■ Stellfüße
■ Magnesium-Schutzanode
■ Wärmedämmung angebaut
Farbe des epoxidharzbeschichteten Blechmantels:
■ Vitocell 100-U Vitosilber
■ Vitocell 100-W Vitopearlwhite
L
E K M N
E Absperrventil
F Durchflussregulierventil
(Einbau wird empfohlen)
G Manometeranschluss
E O L
