Trejon OPTIMAL STORM M1650H Installationsanleitung Seite 9

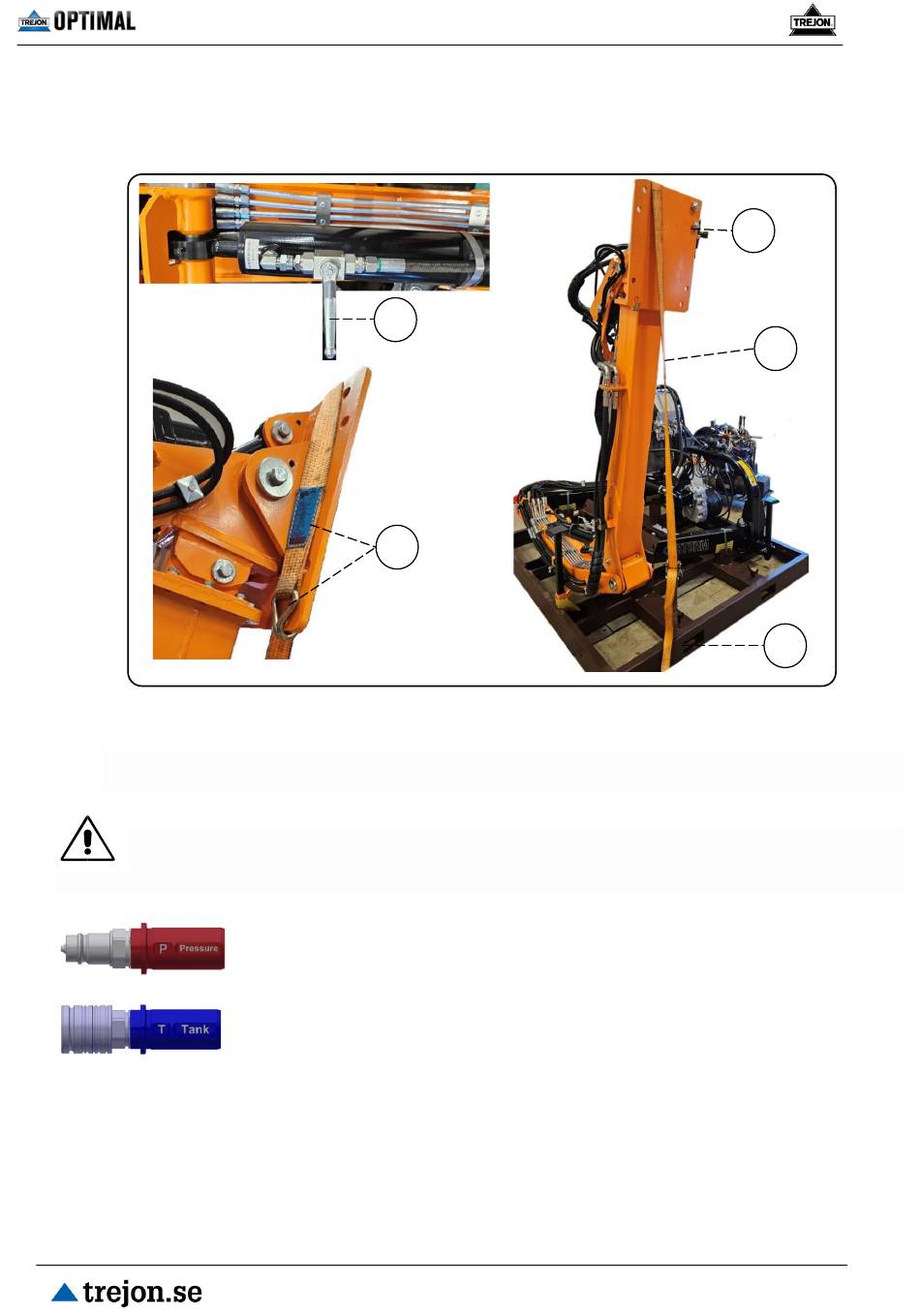

5.2 Riemen.
Bevor Sie mit der Arbeit beginnen, überprüfen Sie, ob der Wasserhahn V ausgeschaltet ist. Befestigen Sie den
SB-Gurt zwischen der TP-Kippplatte und der TH-Transporthecke, wie im Bild unten gezeigt.
5.3 Hydraulische Kupplung.
E
s wird empfohlen, Hydraulikaggregate oder Traktorhydraulik zu verwenden, um den Hubarm
herunterzuklappen und dann Teile der Maschine zu steuern.
Warnung!
Gefahr des Einklemmens. Beim Ankuppeln dürfen Sie sich nicht zwischen Maschine und
Traktor befinden. Bremsen Sie den Traktor beim Verlassen der Kabine immer für alle An- und
Abkuppelarbeiten ab.
Installationsanleitung für STORM - Art.nr. 2024004
V
SB
Druck- und Rücklaufschlauch dürfen nicht an eine doppeltwirkende Steckdose
angeschlossen werden. Der Rücklaufschlauch (T) muss an einen separaten drucklosen
Rücklaufausgang angeschlossen werden. Schließen Sie immer zuerst den
Rücklaufschlauch T (weiblicher T-Tank – blaue Farbe – mit eingebautem Rückschlagventil)
des Ventilpakets an einen druckfreien Rücklaufauslass und dann den Druckschlauch P
(männlicher P-Druck – rote Farbe) an den Druckausgang des Hydrauliksystems an (der
beim Anschließen drucklos sein muss).
TP
SB
TH
9
