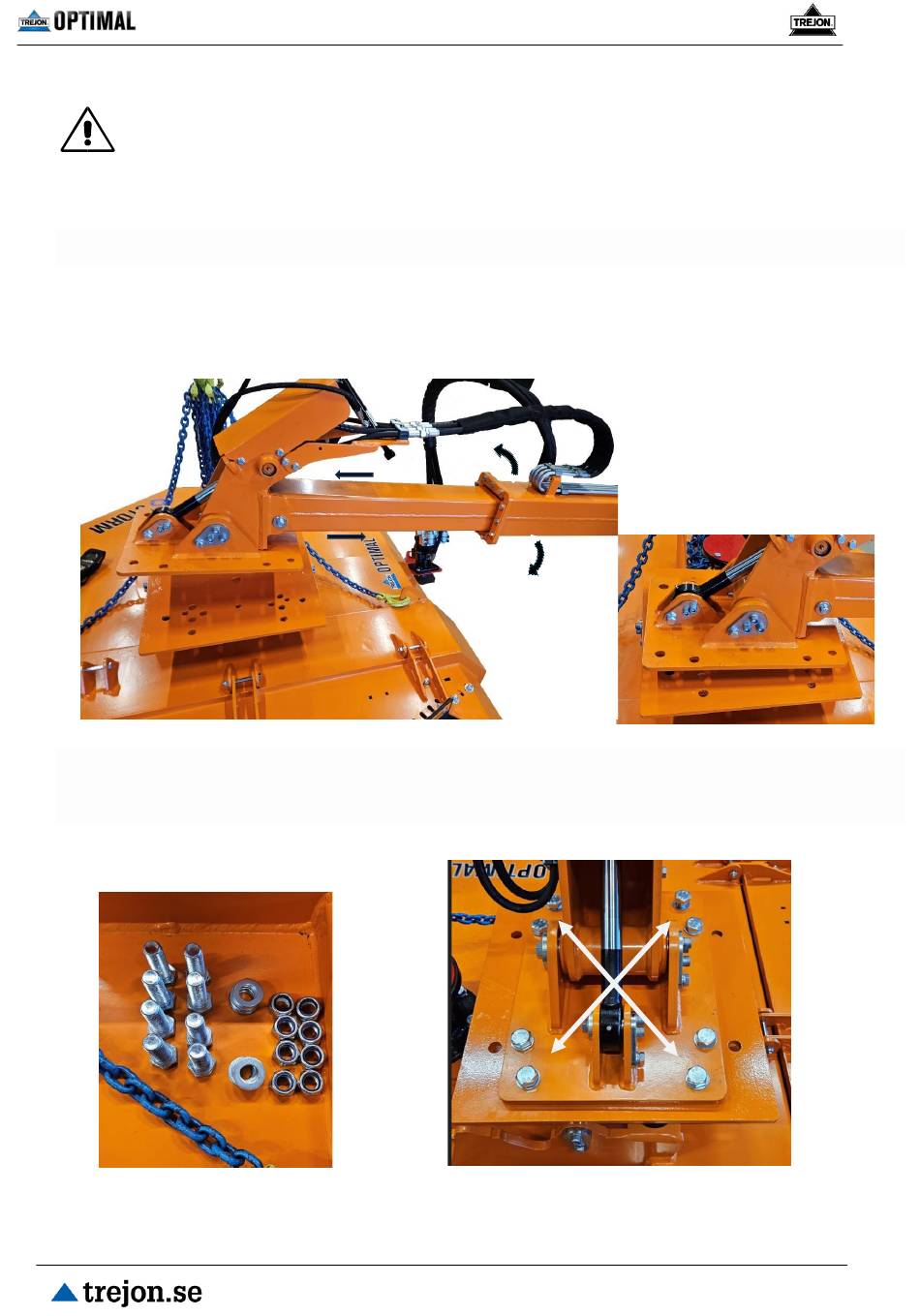

5.8 Docking
Warnung!
Gefahr des Einklemmens. Achten Sie beim Andocken darauf, dass Sie sich nicht zwischen, unter
oder auf den Armen der Maschine und dem Schneidkopf befinden.
Senken Sie zunächst den Hubarm mit dem Joystick ab und aktivieren Sie dann die Teleskopfunktion (kapitet 5.5) in
die gewünschte Position von Schneidkopf und Kippplatte. Lenken Sie, bis sich die acht Befestigungslöcher treffen.
Jetzt können Sie die Kippplatte des Teleskoparms mit der Kippplatte des Schneidkopfes mit den zugehörigen
Befestigungskomponenten (8 M20 8.8, 16 Unterlegscheiben, 8 Kontermuttern) fixieren/scheren. Die Schraubenköpfe
sollten sich auf der Oberseite der Kippplatte befinden. Mit dem richtigen Drehmoment 420Nm anziehen. Beim
Anziehen überkreuzen.
