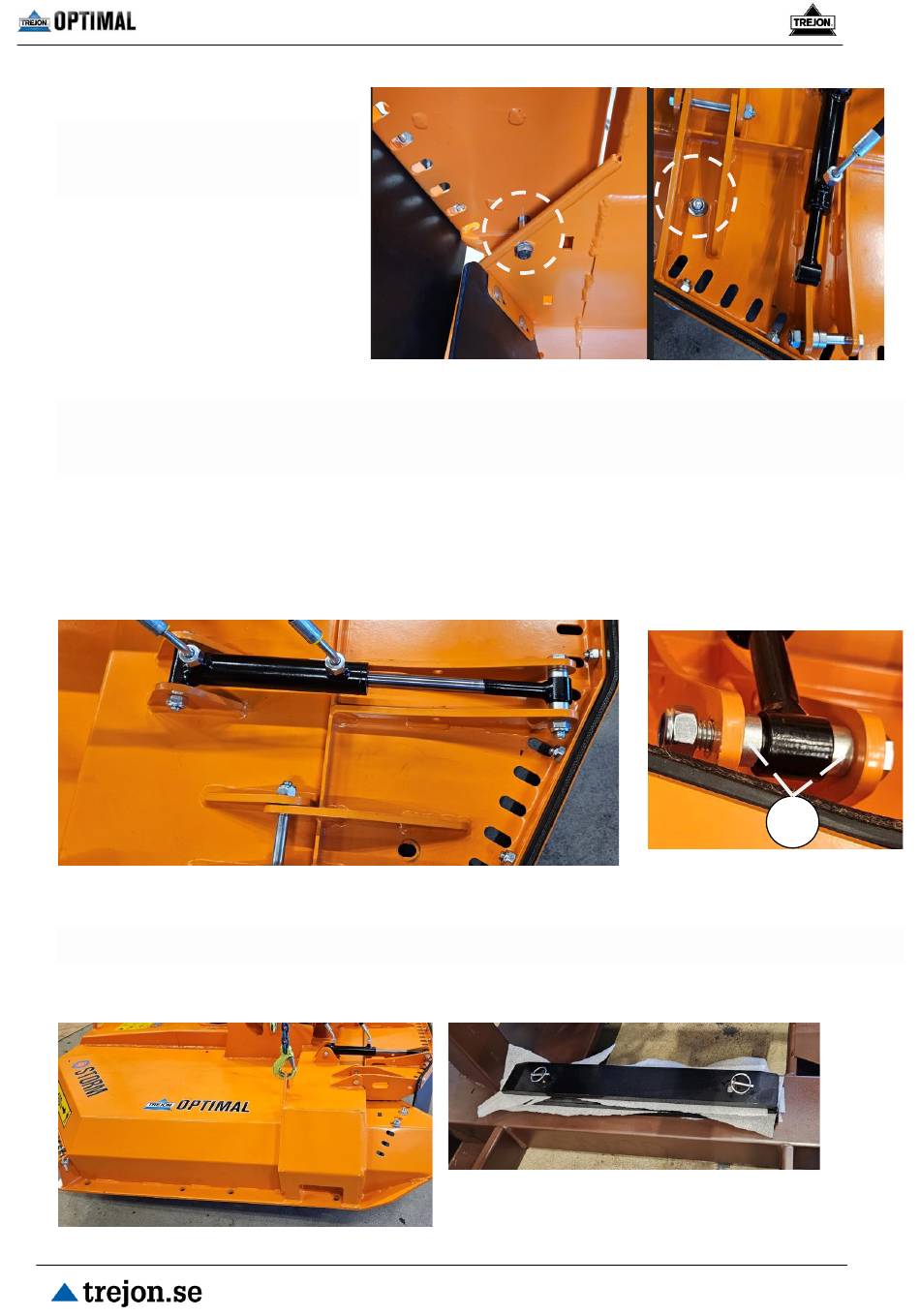

7 Servicetür.
Bevor Sie mit dem Einbau des Zylinders
beginnen, entfernen Sie 2
Feststellschrauben, die sich auf beiden
Seiten der Servicetür befinden.
Installieren Sie den Zylinder wie unten gezeigt. Klappen Sie die Serviceklappe hoch, um den Einbau der Schraube zu
erleichtern. Anschließend kann die Tür manuell nach unten gedrückt und die Kolbenstange herausgezogen werden.
Verwenden Sie die Befestigungsteile, die bereits im Chassis "sitzen". Es ist wichtig, dass die Abstandshalter DB wie
im Bild unten gezeigt platziert werden.
8 Installation eines Mühsal-Medariums.
Heben Sie den Schneidkopf auf der rechten Seite vorsichtig an und stützen Sie ihn ab, um mit der Montage von 2 der
4 mitgelieferten Verschleißkufen beginnen zu können. Die Kufen werden ab Werk auf der Transportkiste montiert
.
Installationsanleitung für STORM - Art.nr. 2024004
DB
