Installationsanleitung für STORM - Art.nr. 2024004
Hydraulische

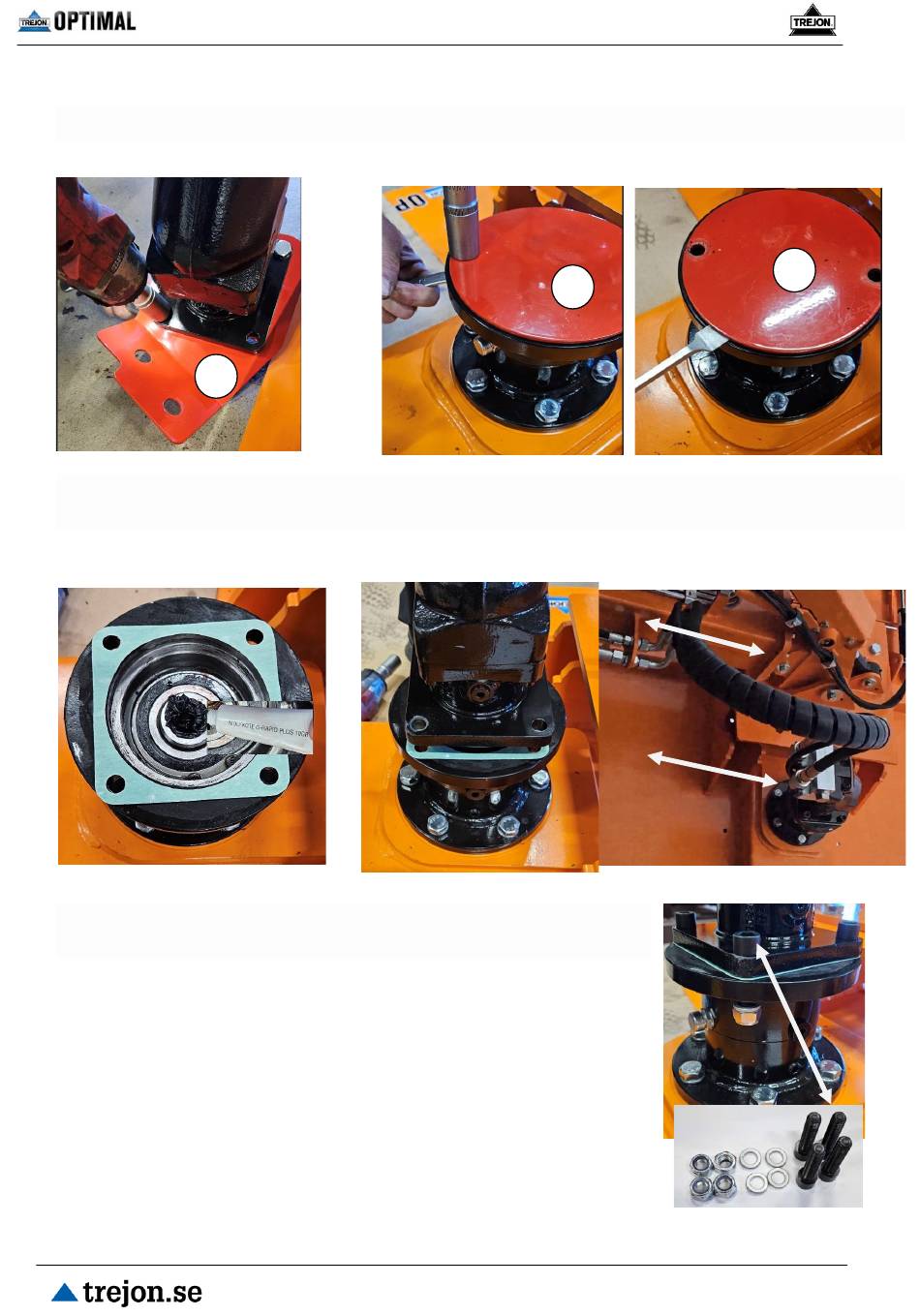

6 Motormontage
Schrauben Sie die Verriegelungsplatte L5 vom Hydraulikmotor ab. Schrauben Sie im nächsten Schritt die Kappe L6
ab und entfernen Sie sie vom Schneidkopf.
L6
L6
L5
Füllen Sie die Keilhülse an der Nabe des Schneidkopfes mit G-RAPID PLUS-Fett. Stellen Sie sicher, dass eine
Dichtung zwischen der Nabe und dem Hydraulikmotor vorhanden ist. Positionieren Sie den Hydraulikmotor so, dass
seine Hydraulikkupplungen parallel zum Teleskoparm verlaufen, wie in der Abbildung unten gezeigt.
Den Hydraulikmotor mit der Nabe des Schneidkopfes mit Befestigungsteilen
(4 M14 12.9, 4 Federscheiben, 4 Kontermuttern) befestigen/verschrauben. Mit
dem richtigen Drehmoment 215Nm anziehen. Überkreuzen beim Anziehen
.
