Trejon OPTIMAL STORM M1650H Installationsanleitung Seite 16

Installationsanleitung für STORM - Art.nr. 2024004

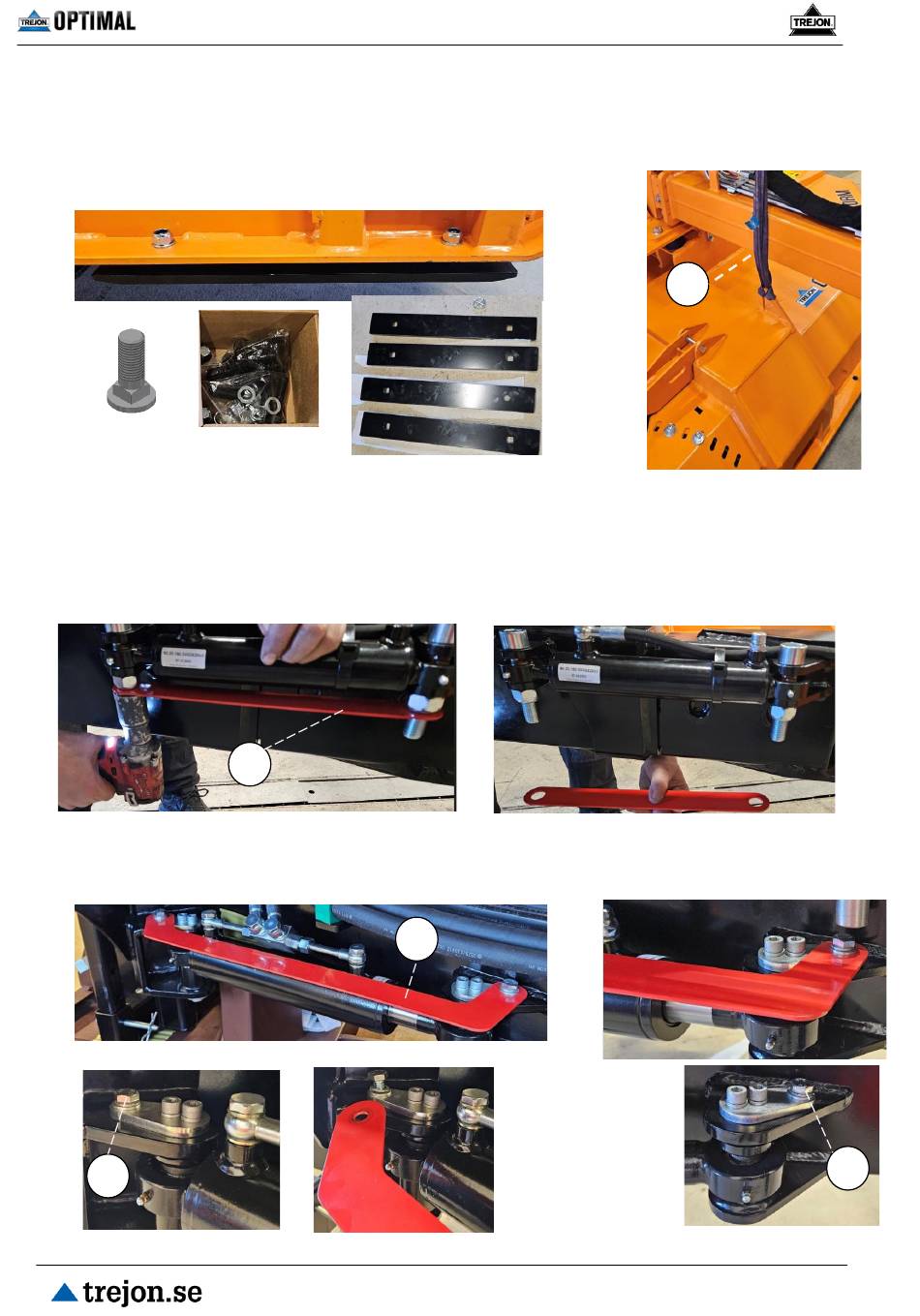

Schrauben Sie die Kufen mit den im Lieferumfang enthaltenen Befestigungsteilen ein. Alle 8 Schlossschrauben mit
dem richtigen Drehmoment 330Nm wieder anziehen. Um den Schneidkopf anzuheben und auf der linken Seite
abzustützen, empfiehlt es sich, den Hebegurt LS zu verwenden, um Verletzungen des Hubarms zu vermeiden
.
LS
9 Anheben der Maschine aus der Kiste
9.1 Demontage von Verriegelungsvorrichtungen.
Schrauben Sie die L2-Verriegelung ab und entfernen Sie sie.
L2
Schrauben Sie das L3-Schloss ab und entfernen Sie es. Wichtig ist, dass die M12-Schrauben S1 und S2 mit dem
richtigen Drehmoment 90Nm wieder montiert werden.
L3
S2
S1
16
