AXIS Q60-E Series

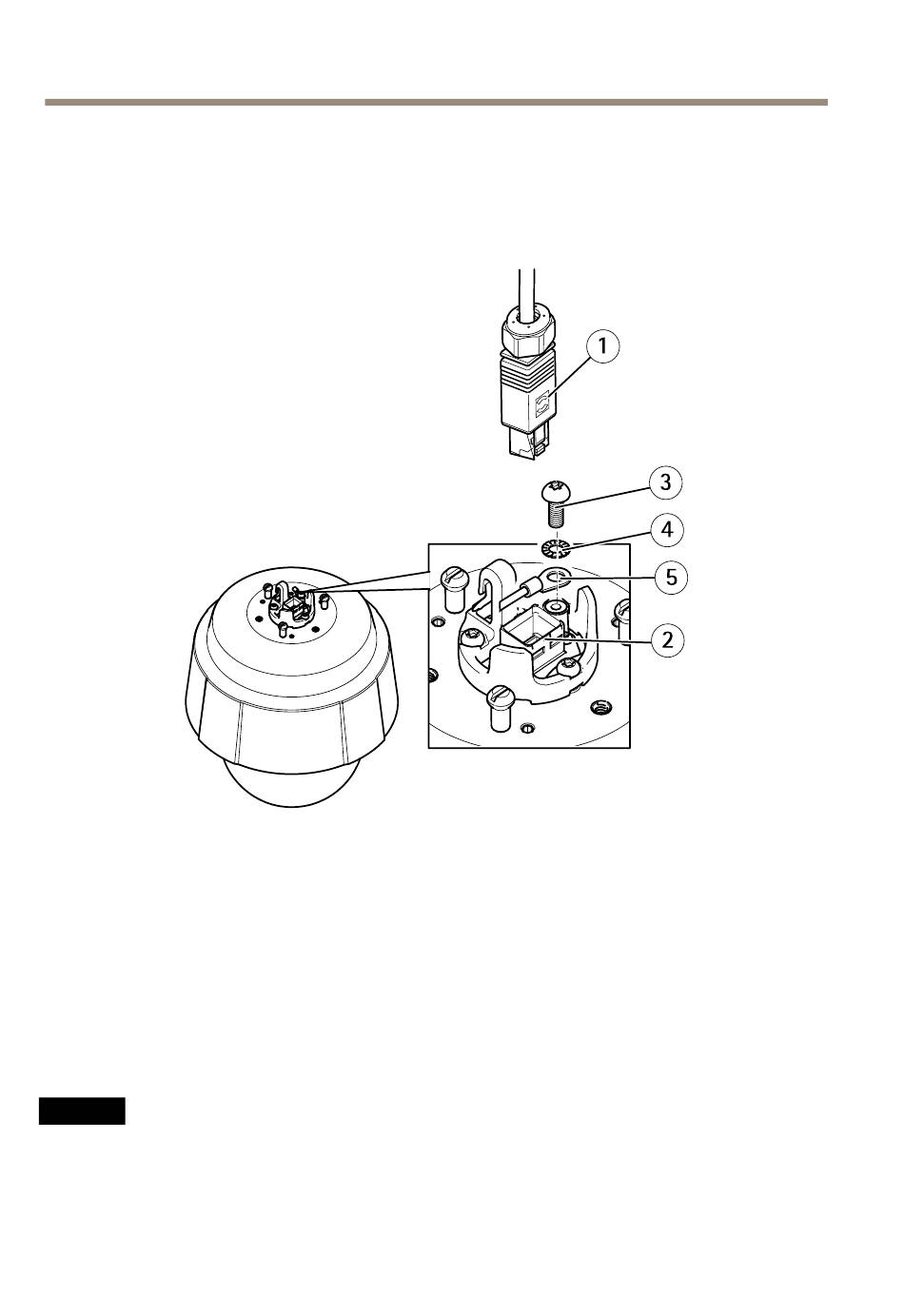

2. Sichern Sie die Kamera mit dem mitgelieferten Sicherheitsdraht.
3. Führen Sie das Netzwerkkabel und das Erdungskabel durch die Öffnungen in der
Montagehalterung. Halten Sie die Masseleitung so kurz wie möglich.
4. Lösen Sie die Masseschraube und entfernen Sie die Unterlegscheibe und den Kabelschuh.
1
Netzwerkanschluss – RJ-45 Push-Pull-Steckverbinder (IP66)
2
Netzwerkstecker und Abschirmung des Netzwerksteckers
3
Masseschraube T20
4
Unterlegscheibe
5
Kabelschuh
5. Befestigen Sie das Erdungskabel mithilfe der Kabelschuh-Zange (Anzugsmoment
1,5 bis 2 Nm) am Kabelschuh.
6. Bringen Sie den Kabelschuh und die Unterlegscheibe zurück in die Originalposition und
ziehen Sie die Schrauben fest (Anzugsmoment 0,5 Nm). Sorgen Sie dafür, dass der
Kabelschuh Kontakt zur Erdungsfläche hat.
HINWEIS
HINWEIS
HINWEIS
Schließen Sie das Netzwerkkabel sorgfältig an, damit es nicht beschädigt wird.
