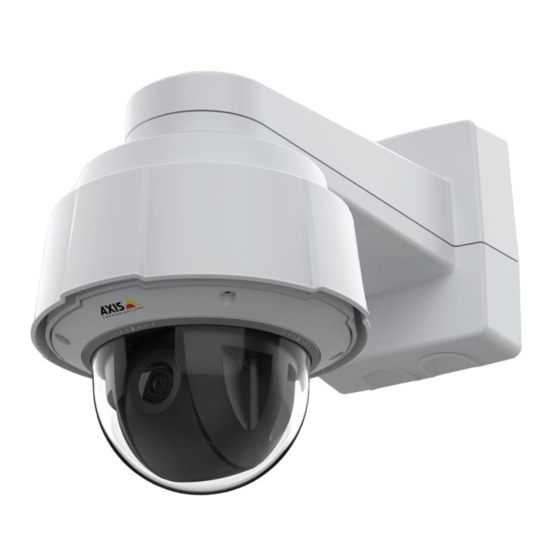

Axis Communications Q60-E Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Q60-E Serie:
- Installationsanleitung (30 Seiten) ,
- Installationsanleitung (116 Seiten)
Verwandte Anleitungen für Axis Communications Q60-E Serie
Inhaltszusammenfassung für Axis Communications Q60-E Serie
- Seite 1 AXIS Q60-E Series AXIS Q6074-E PTZ Network Camera AXIS Q6075-E PTZ Network Camera D201-S XPT Q6075 Explosion-protected Camera Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
AXIS Q60-E Series Inhalt Erste Schritte ..........Das Gerät im Netzwerk ermitteln . -
Seite 3: Erste Schritte
AXIS Q60-E Series Erste Schritte Erste Schritte Das Gerät im Netzwerk ermitteln Mit AXIS IP Utility und AXIS Device Manager die Axis Geräte im Netzwerk ermitteln und ihnen unter Windows® IP-Adressen zuweisen. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen werden. Weitere Informationen zum Zuweisen von IP-Adressen finden Sie unter Zuweisen von IP-Adressen und Zugreifen auf das Gerät. -
Seite 4: Sichere Kennwörter
AXIS Q60-E Series Erste Schritte Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/58170#t10098905_de Support-Tipp: Überprüfung der Kennwortsicherheit 1. Geben Sie ein Kennwort ein. Befolgen Sie die Anweisungen zum Erstellen sicherer Kennwörter. Siehe Sichere Kennwörter auf Seite 4 . 2. -
Seite 5: Übersicht Über Die Webseite
AXIS Q60-E Series Erste Schritte Übersicht über die Webseite Steuerleiste der Live-Ansicht Live-Ansicht Produktname Benutzerinformationen, Farbthemen und Hilfe Videosteuerleiste Einstellungen umschalten... - Seite 6 AXIS Q60-E Series Erste Schritte Registerkarten für die Einstellungen...
-
Seite 7: Weitere Einstellungen
AXIS Q60-E Series Weitere Einstellungen Weitere Einstellungen Bild anpassen In diesem Abschnitt finden Sie Anweisungen zum Konfigurieren Ihres Geräts. Wenn Sie mehr darüber erfahren möchten, wie bestimmte Funktionen funktionieren, gehen Sie zu Weitere Informationen auf Seite 19. Stellen Sie den Fokus schneller mit den Fokusabrufbereichen ein. Um die Fokuseinstellungen des spezifischen Schwenk-/Neigungsbereichs zu speichern, fügen Sie einen Fokusabrufbereich hinzu. -
Seite 8: Szenen Mit Starkem Gegenlicht Bearbeiten
AXIS Q60-E Series Weitere Einstellungen 2. Um festzulegen, ab welchem Lichtlevel die Kamera in den Nachtmodus wechseln soll, bewegen Sie den Schieberegler Grenzwert Richtung Hell oder Dunkel. Beachten Wenn den Wechsel zum Nacht-Modus bei hellerem Licht einstellen, bleibt das Bild schärfer, weil es weniger Rauschen durch dunkle Lichtbedingungen gibt. -
Seite 9: Überprüfen Der Pixelauflösung
AXIS Q60-E Series Weitere Einstellungen Bild mit WDR. Beachten • WDR kann Artefakte im Bild verursachen. • WDR steht möglicherweise nicht für jeden Aufnahmemodus zur Verfügung. 1. Gehen Sie zu Settings > Image > Wide dynamic range (Einstellungen > Bild > Wide Dynamic Range). 2. -
Seite 10: Teile Des Bildes Mit Privatzonenmasken Verbergen
AXIS Q60-E Series Weitere Einstellungen 1. Gehen Sie zu Einstellungen > System > Ausrichtung. 2. Klicken Sie auf 3. Passen Sie in der Live-Ansicht der Kamera Größe und Position des Rechtecks um den ausgewählten Bereich herum an, z. B. dort, wo Autokennzeichen voraussichtlich erscheinen werden. Sie können die Pixelanzahl für jede Seite des Rechtecks (X und Y) sehen und entscheiden, ob die Werte für Ihre Anforderungen ausreichen. - Seite 11 AXIS Q60-E Series Weitere Einstellungen 3. Laden Sie ein Bild hoch und klicken Sie auf Fertig. 4. Klicken Sie auf Create overlay (Overlay erstellen). 5. Wählen Sie Image (Bild) und klicken Sie auf Create (Erstellen). 6. Wählen Sie das Bild aus dem Aufklappmenü aus. 7.
-
Seite 12: Einstellen Der Kameraansicht (Snz)
AXIS Q60-E Series Weitere Einstellungen 14. Wählen Sie einen Sichtbereich aus. 15. Geben Sie „Bewegung erkannt“ ein. 16. Legen Sie die Dauer fest. 17. Klicken Sie auf Save (Speichern). Beachten Wenn Sie den Overlay-Text aktualisieren, wird er automatisch auf allen Videostreams aktualisiert. Eine Schwenk- oder Neige-Position als Text-Overlay anzeigen Sie können die Schwenk- oder Neigeposition als Overlay im Bild anzeigen. -
Seite 13: Video Ansehen Und Aufzeichnen
AXIS Q60-E Series Weitere Einstellungen 9. Um einen Zeitplan für die Rundgangüberwachung einzurichten, gehen Sie auf System > Events (System > Ereignisse). Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/58170#t10111157_de Video ansehen und aufzeichnen In diesem Abschnitt finden Sie Anweisungen zum Konfigurieren Ihres Geräts. Weitere Informationen zum Streamen und Speichern finden Sie unter Streaming und Speicher auf Seite 22. -
Seite 14: Regeln Und Benachrichtigungen Einrichten
AXIS Q60-E Series Weitere Einstellungen 6. Klicken Sie auf Connect (Verbinden). Video aufzeichnen und ansehen Um Video aufzeichnen zu können, muss zuerst der Netzwerk-Speicher eingerichtet (siehe Einrichtung eines Netzwerk-Speichers auf Seite 13) oder eine SD-Karte installiert werden. Video aufzeichnen 1. Die Live-Ansicht aufrufen. 2. - Seite 15 AXIS Q60-E Series Weitere Einstellungen Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/58170#t10106619_de So wird ein Videostream aufgezeichnet, wenn die Kamera eine Bewegung erkennt Stellen Sie sicher, dass die Anwendung AXIS Video Motion Detection ausgeführt wird: 1.
-
Seite 16: Automatisch Einen Bestimmten Bereich Mit Dem Gatekeeper Vergrößern
AXIS Q60-E Series Weitere Einstellungen Stellen Sie sicher, dass die Anwendung AXIS Video Motion Detection läuft: 1. Gehen Sie auf Settings > Apps (Einstellungen > Apps) > AXIS Video Motion Detection. 2. Wenn die Anwendung noch nicht ausgeführt wird, starten Sie sie. 3. -
Seite 17: Video Aufzeichnen, Wenn Die Kamera Einen Stoß Erfasst
AXIS Q60-E Series Weitere Einstellungen 7. Um die Kamera eine Weile warten zu lassen, bevor Sie zur Ausgangsposition zurückkehrt, wählen Sie Home timeout (Home Timeout) und stellen Sie eine Uhrzeit ein. 8. Klicken Sie auf Save (Speichern). Video aufzeichnen, wenn die Kamera einen Stoß erfasst Dank der Stoßerkennung kann die Kamera Manipulation durch Vibration oder Stöße erfassen. - Seite 18 AXIS Q60-E Series Weitere Einstellungen Automatisch eine E-Mail senden, wenn jemand Farbe auf das Objektiv sprüht. Rufen Sie zur Wiedergabe dieses Videos die Webversion dieses Dokuments auf. www.axis.com/products/online-manual/58170#t10106687_de So erhalten Sie automatisch eine E-Mail-Benachrichtigung, wenn jemand Farbe auf das Objektiv sprüht 1.
-
Seite 19: Weitere Informationen
AXIS Q60-E Series Weitere Informationen Weitere Informationen Empfehlungen zur Reinigung Wenn das Gerät Fettflecken bekommt oder stark verschmutzt wird, kann es mit milder, lösemittelfreier Seife oder ebensolchem Reinigungsmittel gereinigt werden. HINWEIS HINWEIS HINWEIS Verwenden Sie niemals ein grobes Reinigungsmittel wie Benzin, Benzol oder Aceton. 1. - Seite 20 AXIS Q60-E Series Weitere Informationen Zielbitrate Average bitrate (Durchschnittliche Bitrate) (ABR) Bei durchschnittlicher Bitrate wird die Bitrate automatisch über einen längeren Zeitraum angepasst. Dadurch können Sie das angegebene Ziel erfüllen und die beste Videoqualität auf Grundlage Ihres verfügbaren Speichers bereitstellen. Im Vergleich zu statischen Szenen ist die Bitrate in Szenen mit viel Aktivität höher.
-
Seite 21: Aufnahmemodi
AXIS Q60-E Series Weitere Informationen kbit/s Zielbitrate Tatsächliche durchschnittliche Bitrate Aufnahmemodi Der Aufnahmemodus gibt die maximal verfügbare Bildrate des Produkts von Axis vor. Je nach dem gewählten Aufnahmemodus kann es sein, dass WDR nicht verfügbar ist. Die Wahl des Aufnahmemodus richtet sich nach den Anforderungen des Überwachungsszenarios an die Bildrate und die Auflösung. Weitere technische Angaben zu verfügbaren Aufnahmemodi finden Sie im entsprechenden Datenblatt unter axis.com. -
Seite 22: Streaming Und Speicher
AXIS Q60-E Series Weitere Informationen Streaming und Speicher Videokomprimierungsformate Die Wahl des Komprimierungsverfahrens richtet sich nach den Wiedergabeanforderungen und den Netzwerkeigenschaften. Folgende Optionen stehen zur Verfügung: Motion JPEG Motion JPEG oder MJPEG ist eine digitale Videosequenz, die aus einer Reihe von einzelnen JPEG-Bildern erstellt wird. Diese Bilder werden mit einer Bildrate dargestellt und aktualisiert, die ausreicht, um einen ständig aktualisierten Videostream wiederzugeben. -
Seite 23: Automatische Verfolgung
AXIS Q60-E Series Weitere Informationen Beachten • Es können mehrere Anwendungen gleichzeitig ausgeführt werden, allerdings sind einige Anwendungen möglicherweise nicht miteinander kompatibel. Bei der gleichzeitigen Ausführung bestimmter Kombinationen von Anwendungen sind eventuell zu viel Rechenleistung oder Speicherressourcen erforderlich. Stellen Sie vor der Bereitstellung sicher, dass die Anwendungen zusammen funktionieren. -
Seite 24: Sicherheit
AXIS Q60-E Series Weitere Informationen Sicherheit TPM (Trusted Platform Module) Das TPM (Trusted Platform Module) ist eine Komponente, die kryptografische Funktionen zum Schutz von Daten vor unbefugtem Zugriff bereitstellt. Sie wird immer aktiviert und es gibt keine Einstellungen, die geändert werden können. Weitere Informationen zu TPM finden Sie unter axis.com/press-center/media-resources/white-papers. -
Seite 25: Fehlerbehebung
AXIS Q60-E Series Fehlerbehebung Fehlerbehebung Zurücksetzen auf die Werkseinstellungen Wichtig Das Zurücksetzen auf die Werkseinstellungen sollte mit Vorsicht erfolgen. Beim Zurücksetzen auf die Werkseinstellungen werden alle Einstellungen einschließlich der IP-Adresse zurückgesetzt. So wird das Produkt auf die werksseitigen Standardeinstellungen zurückgesetzt: 1. -
Seite 26: Die Firmware Aktualisieren
Wichtig Vorkonfigurierte und angepasste Einstellungen werden beim Aktualisieren der Firmware gespeichert (vorausgesetzt die Funktionen sind als Teil der neuen Firmware verfügbar). Dies wird von Axis Communications AB jedoch nicht garantiert. Wichtig Um Fehlschläge beim Installieren zu vermeiden, sicherstellen dass während des Aktualisierens die Abdeckung angebracht ist. - Seite 27 AXIS Q60-E Series Fehlerbehebung Probleme beim Einstellen der IP-Adresse Das Gerät befindet sich in Wenn sich die IP-Adresse des Geräts und die IP-Adresse des zum Zugriff auf das Gerät verwendeten einem anderen Subnetz Computers in unterschiedlichen Subnetzen befinden, kann die IP-Adresse nicht eingestellt werden. Wenden Sie sich an Ihren Netzwerkadministrator, um eine IP-Adresse zu erhalten.
-
Seite 28: Leistungsaspekte
AXIS Q60-E Series Fehlerbehebung Schlechte Wiedergabe von Stellen Sie sicher, dass die Grafikkarte den aktuellen Treiber verwendet. Die aktuellen Treiber H.264-Bildern können üblicherweise von der Website des Herstellers heruntergeladen werden. Unterschiedliche Die Einstellungen des Grafikadapters ändern. Weitere Informationen bietet die Dokumentation des Farbsättigung in H.264 Adapters. - Seite 29 AXIS Q60-E Series Fehlerbehebung Support Supportinformationen erhalten Sie unter axis.com/support.
-
Seite 30: Technische Daten
AXIS Q60-E Series Technische Daten Technische Daten Produktübersicht Haken für Sicherheitsdraht Netzwerk-Anschluss (High PoE) Erdungsschraube Gerätehalter (3x) Steuertaste LED-Statusanzeige Teilenummer (P/N) und Seriennummer (S/N) Netzschalter Beheizung 10 Kuppel 11 Einschub für SD-Speicherkarte... -
Seite 31: Led-Anzeigen
AXIS Q60-E Series Technische Daten LED-Anzeigen Status-LED Anzeige Leuchtet nicht Anschluss und Normalbetrieb Grün Leuchtet bei Normalbetrieb nach Abschluss des Startvorgangs 10 Sekunden lang grün. Gelb Leuchtet beim Start. Blinkt während Firmware-Aktualisierung und Wiederherstellung der Werkseinstellungen. Orange/Rot Blinkt orange/rot, wenn die Netzwerk-Verbindung nicht verfügbar ist oder unterbrochen wurde. Einschub für SD-Speicherkarte HINWEIS HINWEIS... - Seite 32 Benutzerhandbuch Ver. M6.2 AXIS Q60-E Series Datum: Mai 2021 © Axis Communications AB, 2019 - 2020 Artikel-Nr. T10142949...
