DIGITALER KLIMAREGLER KR-450/C
Während bisherige Fahrzeuge nur auf Kundenwunsch mit einem Notschalter für die
Dachkanalgebläse und einer separaten Steckbuchse für die Rechner-Schnittstelle
ausgestattet wurden, sind seit Einführung des neuen Armaturenbretts alle Fahrzeuge
mit einem Notschaltmodul Type NSM-450 mit RS-232 Schnittstelle ausgerüstet.
FUNKTION:

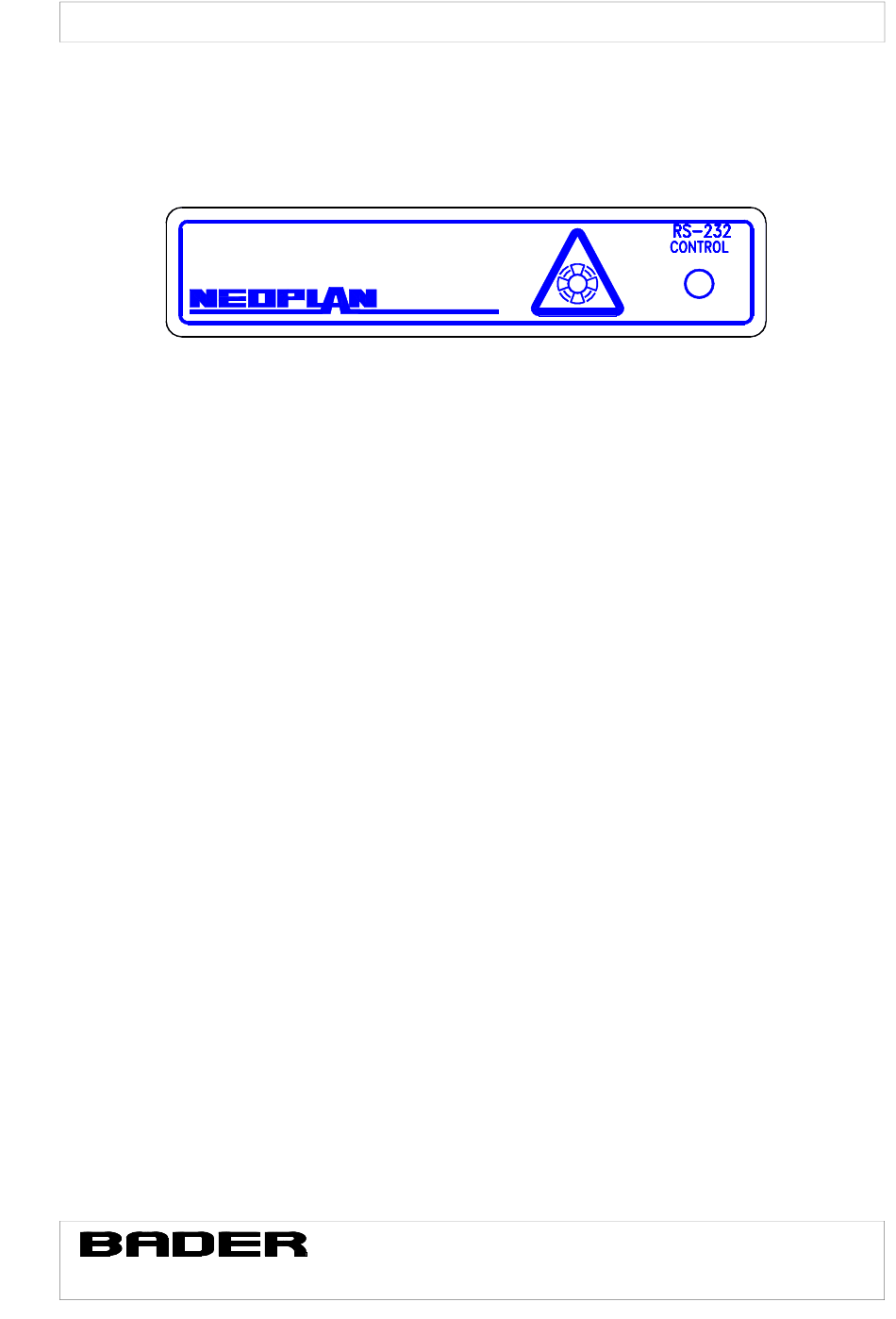

Sollte beim KLIMAREGLER ein Totalausfall auftreten, so kann mit einem
Kugelschreiber, Bleistift, oder dergleichen, der im dreieckigen Symbol befindliche
Schalter gedrückt werden. Dabei wird der Klimaregler abgeschaltet und die
Dachkanalgebläse werden ohne Regelung auf höchster Drehzahl angesteuert. Diese
Funktion wird durch eine rote Lampe im Notschalter angezeigt.
Durch erneutes Betätigen des Schalters wird dieser wieder zurückgesetzt. Der
Klimaregler wird wieder eingeschaltet und durchläuft seinen Testzyklus (ca. 3 Minuten).
RECHNER-SCHNITTSTELLE:
Für Testzwecke befindet sich auf der rechten Seite des NSM-450 eine Steckbuchse für
den Prüfrechner (z.B. LAPTOP).
Es dürfen nur Systeme der Fa. NEOPLAN oder BADER GmbH angeschlossen werden!
Anschlußbilder: Siehe Anhang
9.
SYSTEM-SELBST-TEST
Der Klimaregler KR-450 besitzt eine spezielle Betriebsart, in der die einzelnen
