DIGITALER KLIMAREGLER KR-450/C
5.2
BEDIENUNG KLIMAREGELUNG FAHRGASTRAUM

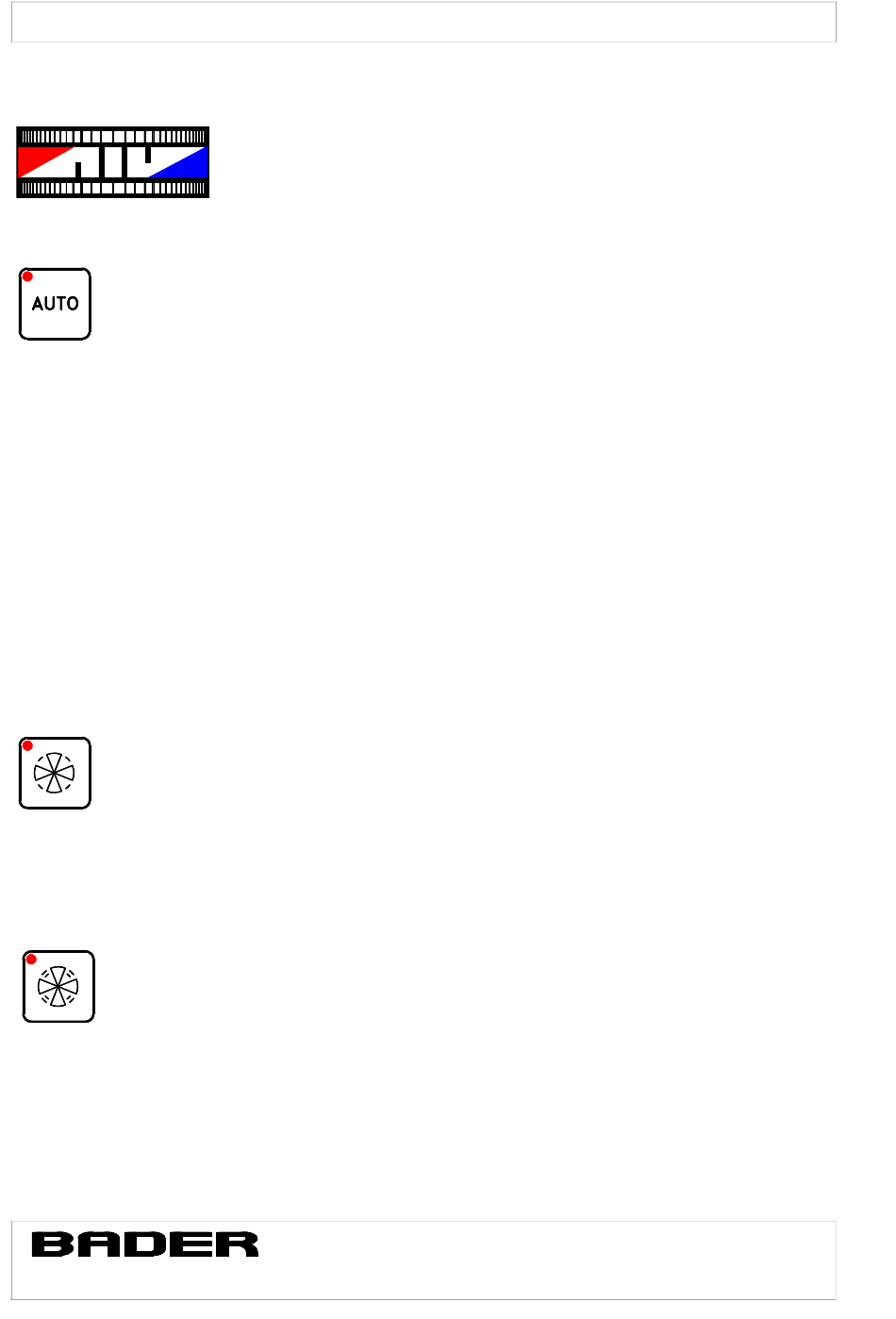

Poti P2: Sollwertsteller für Raumtemperatur
Taste S6:
Taste S7:
Taste S8:
Taste S9:
INDUSTRIE-ELEKTRONIK
Ausgabe: März 1998 V3.41
Der Sollwertsteller bestreicht einen Temperaturbereich von 18°-
28° C. Im mittleren Drehbereich (weißes Feld) hat die Raum-
temperatur ca. 24° C.
AUTOMATIKBETRIEB
Nach Start des Motors wird die Raumtemperaturregelung
selbsttätig eingeschaltet. Die Leuchtdiode der Taste S6 leuchtet.
Durch Betätigung der Taste S6 kann der Automatikbetrieb
ausgeschaltet werden. Die automatische Regelung ist nur bei
laufendem Motor möglich. Beim Ausschalten der Zündung werden
in jedem Fall Gebläse und die Klimaanlage abgeschaltet. Die
Motorventile und Klappen verbleiben dabei in ihrer Stellung. Bei
Automatikbetrieb wird die Raumtemperatur unter Einsatz der
Anlagenkomponenten (Gebläse, Klimaanlage, Heizung) auf die
mit den Sollwertpotis eingestellten Temperaturen selbsttätig
geregelt.
Als Sonderfunktion kann mit den Lüftungstasten (S7/S8) die
automatische Drehzahlregelung der Dachkanalgebläse gesperrt
werden. Die Gebläsedrehzahl wird dann wie beim Lüftungsbetrieb
auf 40% (Stufe I- S7) bzw. 100% (Stufe II-
(z.B. zum schnellen Entlüften des Fahrzeuges.)
LÜFTUNGSBETRIEB Stufe I
Bei Betätigung der Tasten S7 gehen die Motorventile der
Dachkanalheizung zu und die Dachkanalgebläse werden auf
Stufe I eingeschaltet (ca. 40%). Dieser Lüftungsbetrieb ist auch
ohne laufenden Motor, nur mit eingeschalteter Zündung möglich,
wobei der eingebaute Unterspannungsschutz im Gerät eine
Tiefentladung der Fahrzeugbatterie vermeidet.
LÜFTUNGSBETRIEB Stufe II
Funktion wie Taste S7 jedoch Luftleistung 100%
Diese Taste ist nur bei laufendem Motor (Lichtmaschine) in
Funktion.
MERKE: Die Lüfter werden, um einen hohen Einschaltstrom zu
vermeiden, langsam auf 100% Lüfterleistung geregelt!!
(Zeitdauer ca. 15 sek.!)
Klappe "Frischluft/Umluft" Fahrgastraum
Elektroniksysteme für Fahrzeugtechnik und Industrieautomation
DE-71691 Freiberg a.N
Tel: 07141/ 6 88 77 - 0
Copyright © BADER GmbH
S8) fest eingestellt.
Siemensstr.21
Fax: 07141-6887739
Technische Änderungen vorbehalten!
Seite:
10
von:
37
