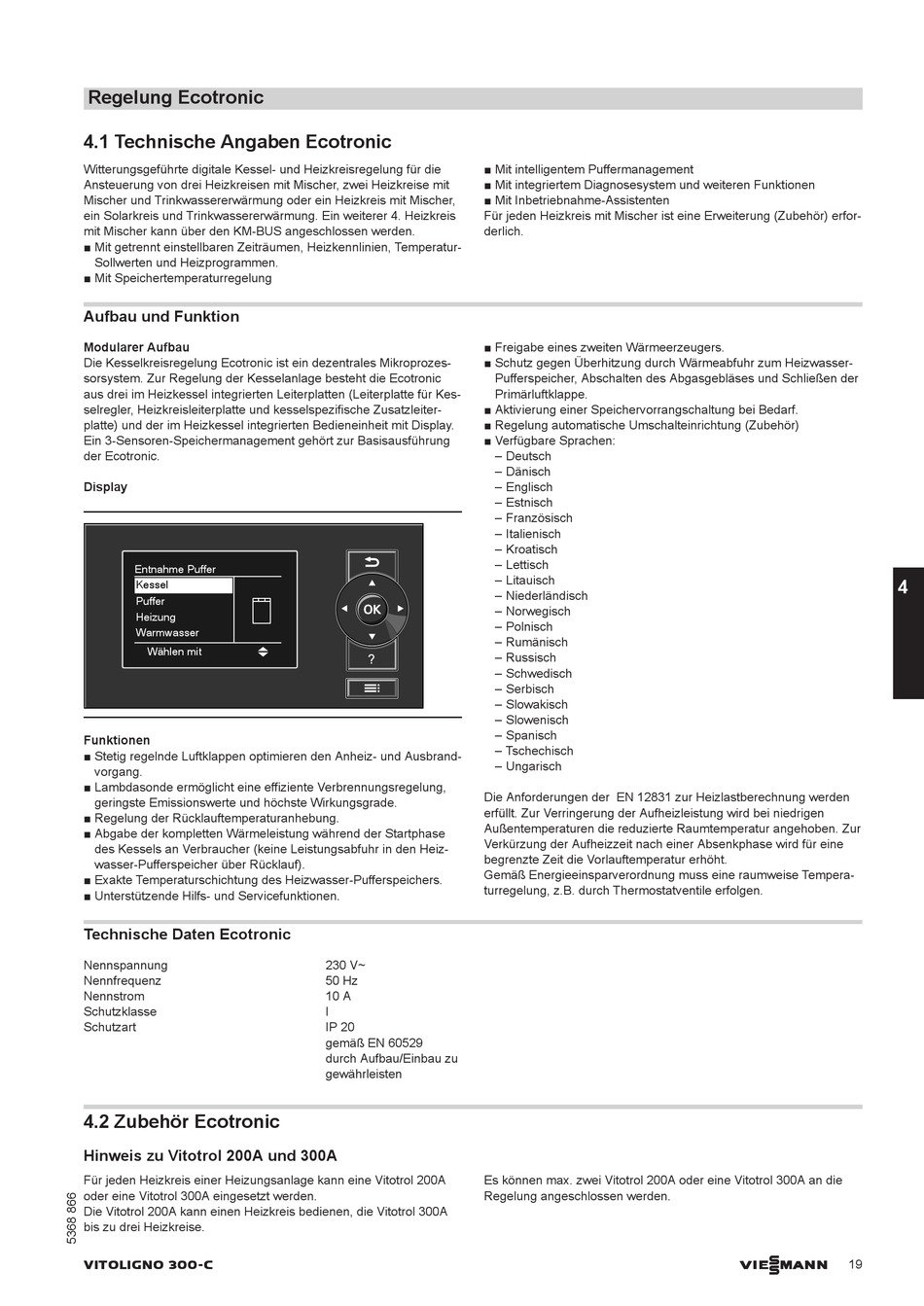

Regelung Ecotronic

4.1 Technische Angaben Ecotronic

Witterungsgeführte digitale Kessel- und Heizkreisregelung für die
Ansteuerung von drei Heizkreisen mit Mischer, zwei Heizkreise mit
Mischer und Trinkwassererwärmung oder ein Heizkreis mit Mischer,
ein Solarkreis und Trinkwassererwärmung. Ein weiterer 4. Heizkreis
mit Mischer kann über den KM-BUS angeschlossen werden.
■ Mit getrennt einstellbaren Zeiträumen, Heizkennlinien, Temperatur-
Sollwerten und Heizprogrammen.
■ Mit Speichertemperaturregelung

Aufbau und Funktion

Modularer Aufbau
Die Kesselkreisregelung Ecotronic ist ein dezentrales Mikroprozes-
sorsystem. Zur Regelung der Kesselanlage besteht die Ecotronic
aus drei im Heizkessel integrierten Leiterplatten (Leiterplatte für Kes-
selregler, Heizkreisleiterplatte und kesselspezifische Zusatzleiter-
platte) und der im Heizkessel integrierten Bedieneinheit mit Display.
Ein 3-Sensoren-Speichermanagement gehört zur Basisausführung
der Ecotronic.
Display
Entnahme Puffer
Kessel
Puffer
Heizung
Warmwasser
Wählen mit
(
Funktionen
■ Stetig regelnde Luftklappen optimieren den Anheiz- und Ausbrand-
vorgang.
■ Lambdasonde ermöglicht eine effiziente Verbrennungsregelung,
geringste Emissionswerte und höchste Wirkungsgrade.
■ Regelung der Rücklauftemperaturanhebung.
■ Abgabe der kompletten Wärmeleistung während der Startphase
des Kessels an Verbraucher (keine Leistungsabfuhr in den Heiz-
wasser-Pufferspeicher über Rücklauf).
■ Exakte Temperaturschichtung des Heizwasser-Pufferspeichers.
■ Unterstützende Hilfs- und Servicefunktionen.

Technische Daten Ecotronic

Nennspannung
Nennfrequenz
Nennstrom
Schutzklasse
Schutzart
4.2 Zubehör Ecotronic

Hinweis zu Vitotrol 200A und 300A

Für jeden Heizkreis einer Heizungsanlage kann eine Vitotrol 200A
oder eine Vitotrol 300A eingesetzt werden.
Die Vitotrol 200A kann einen Heizkreis bedienen, die Vitotrol 300A
bis zu drei Heizkreise.
VITOLIGNO 300-C
■ Mit intelligentem Puffermanagement
■ Mit integriertem Diagnosesystem und weiteren Funktionen
■ Mit Inbetriebnahme-Assistenten
Für jeden Heizkreis mit Mischer ist eine Erweiterung (Zubehör) erfor-
derlich.
■ Freigabe eines zweiten Wärmeerzeugers.
■ Schutz gegen Überhitzung durch Wärmeabfuhr zum Heizwasser-
Pufferspeicher, Abschalten des Abgasgebläses und Schließen der
Primärluftklappe.
■ Aktivierung einer Speichervorrangschaltung bei Bedarf.
■ Regelung automatische Umschalteinrichtung (Zubehör)
■ Verfügbare Sprachen:
– Deutsch
– Dänisch
– Englisch
– Estnisch
– Französisch
– Italienisch
– Kroatisch
– Lettisch
– Litauisch
– Niederländisch
– Norwegisch
– Polnisch
– Rumänisch
– Russisch
– Schwedisch
– Serbisch
– Slowakisch
– Slowenisch
– Spanisch
– Tschechisch
– Ungarisch
Die Anforderungen der EN 12831 zur Heizlastberechnung werden
erfüllt. Zur Verringerung der Aufheizleistung wird bei niedrigen
Außentemperaturen die reduzierte Raumtemperatur angehoben. Zur
Verkürzung der Aufheizzeit nach einer Absenkphase wird für eine
begrenzte Zeit die Vorlauftemperatur erhöht.
Gemäß Energieeinsparverordnung muss eine raumweise Tempera-
turregelung, z.B. durch Thermostatventile erfolgen.
230 V~
50 Hz
10 A
I
IP 20
gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
Es können max. zwei Vitotrol 200A oder eine Vitotrol 300A an die
Regelung angeschlossen werden.
