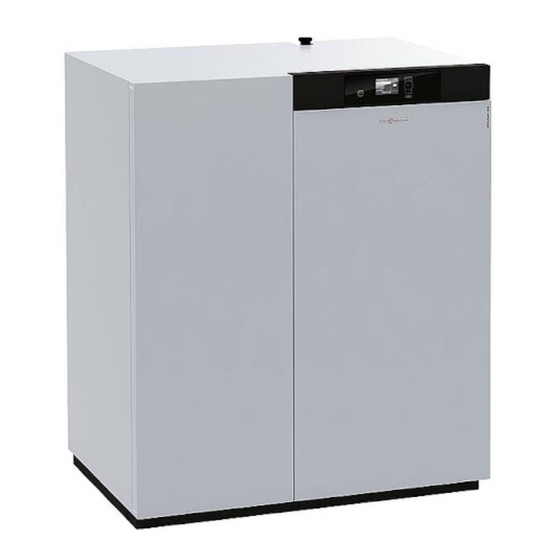

Viessmann Vitoligno 300-C Montageanleitung

Viessmann Vitoligno 300-C Montageanleitung

Vorschau ausblenden Andere Handbücher für Vitoligno 300-C:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
für die Fachkraft
Antriebseinheit
für Vitoligno 300-C, 18 bis 48 kW
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Per-
sonenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Zielgruppe
Diese Anleitung richtet sich ausschließ-
lich an autorisierte Fachkräfte.
■ Elektroarbeiten dürfen nur von Elekt-
rofachkräften durchgeführt werden.
Zu beachtende Vorschriften
■ Nationale Installationsvorschriften
■ Gesetzliche Vorschriften zur Unfall-
verhütung
■ Gesetzliche Vorschriften zum
Umweltschutz
5673 707
7/2015
VIESMANN
■ Berufsgenossenschaftliche Bestim-
mungen,
■ Einschlägige Sicherheitsbestimmun-
gen der DIN, EN, DVGW und VDE
a ÖNORM, EN und ÖVE
c SEV, SUVA, SVTI, SWKI und
SVGW
Arbeiten an der Anlage
■ Anlage spannungsfrei schalten (z. B.
an der separaten Sicherung oder
einem Hauptschalter) und auf Span-
nungsfreiheit kontrollieren.
■ Anlage gegen Wiedereinschalten
sichern.
Instandsetzungsarbeiten
!
Achtung
Die Instandsetzung von Bautei-
len mit sicherheitstechnischer
Funktion gefährdet den sicheren
Betrieb der Anlage.
Defekte Bauteile müssen durch
Viessmann Originalteile ersetzt
werden.

Werbung

loading

Verwandte Anleitungen für Viessmann Vitoligno 300-C

Inhaltszusammenfassung für Viessmann Vitoligno 300-C

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Antriebseinheit für Vitoligno 300-C, 18 bis 48 kW Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ Berufsgenossenschaftliche Bestim- mungen, Gefahr ■ Einschlägige Sicherheitsbestimmun-...

  • Seite 2: Heizkessel Öffnen

    Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatzteile verwenden. Verwendungshinweis Für Heizkessel mit folgenden Herstellnummern: 7202735 7202736 7202737...
  • Seite 3 Heizkessel öffnen (Fortsetzung) Kesselverkleidung abbauen Hinweis Es kann ausreichen, wenn für die fol- genden Arbeiten nur das rechte Ober- blech und das rechte Seitenblech abgebaut und die linke Tür geöffnet wird.
  • Seite 4 Heizkessel öffnen (Fortsetzung) Ascheraum und Entaschung öffnen 1. Spannbügelverschlüsse A öffnen 2. 6 Muttern lösen und Entaschungs- deckel D abnehmen. und Ascheschott B bis zum Anschlag nach hinten schieben. 3. Beide Schnecken herausdrehen Aschebehälter C nach links schie- (Linksgewinde). ben und nach vorn herausziehen.
  • Seite 5 Heizkessel öffnen (Fortsetzung) Hinweis zu den folgenden Kapiteln dieser Anleitung ■ Nur die für den Austausch erforderli- chen Bauteile ausbauen. ■ Alle defekten Teile austauschen. Antriebseinheit abbauen 1. Stecker der elektrischen Leitung 3. 5 Muttern lösen und Antriebseinheit vom Heizkessel abnehmen. vom Motor A abziehen.
  • Seite 6 Antriebseinheit auseinander bauen 1. Antriebseinheit auseinander bauen 2. Antriebseinheit in umgekehrter Rei- und defekte Bauteile austauschen. henfolge wieder zusammenbauen und anbauen. Heizkessel zusammenbauen Heizkessel in umgekehrter Reihenfolge wieder zusammenbauen.
  • Seite 8 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
