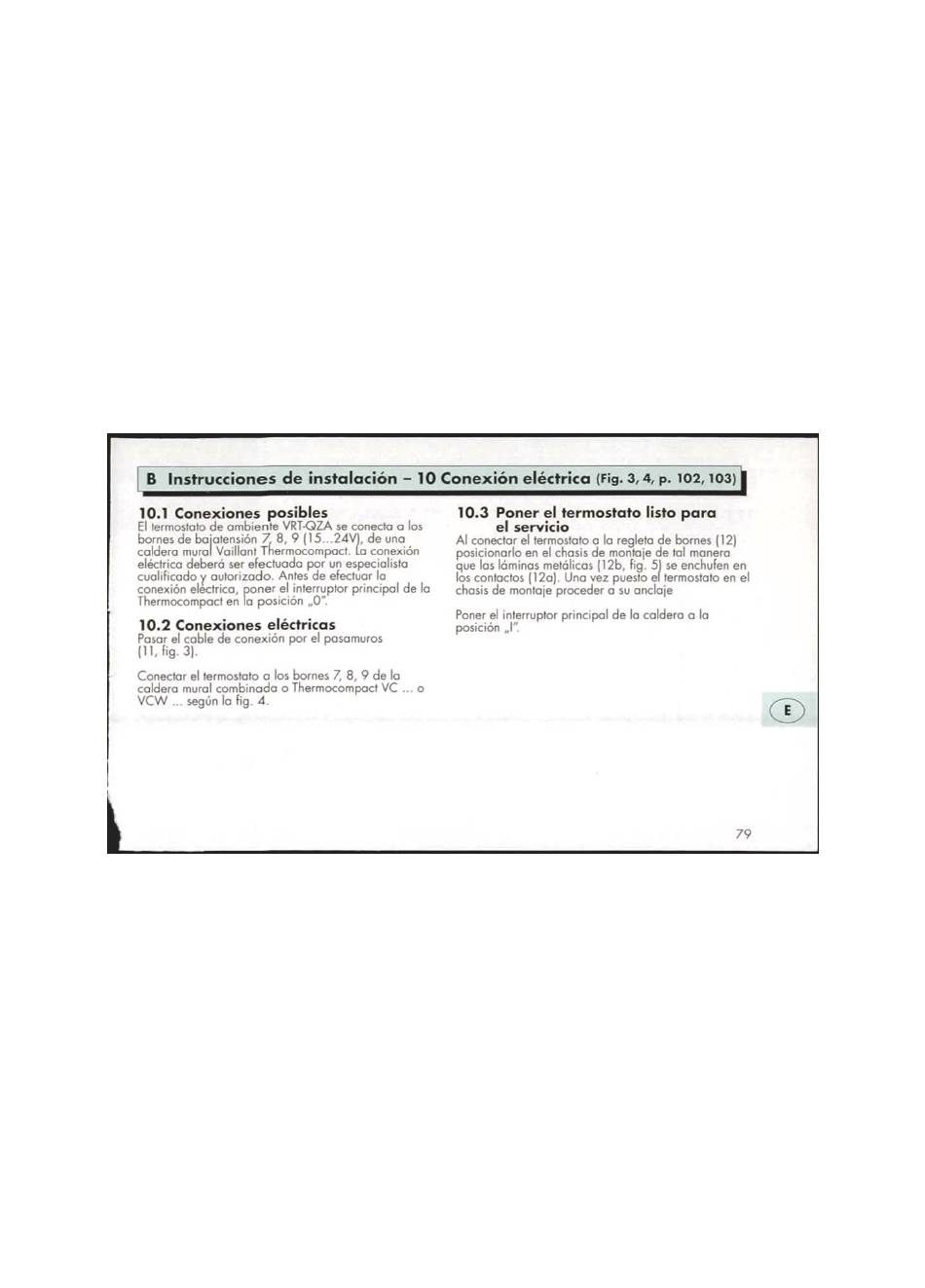

B Instrucciones de instalaci6n
10.1 Conexiones posibles
El termostato de ambiente VRTOZA se conecta a los
bornes de ba•atensiön 7 8, 9 (15...24V), de una
caldera mural Vaillant TKermocompa ct.
eléctrica deberd ser efectuada por un especialista
cualificado y autorizado. Antes deefectuar la
conexiönelectrica,poner el interruptorprincipal de la
Thermocompact en la posiciön
10.2 Conexiones eléctricas
Pasarel cable de conexiÖnpor el pasamuros
(11,fig. 3).
Conectar el termostato a los bornes 7, 8, 9 de la
caldera mural combinada o Thermocompact VC
VCW segünla fig. 4.
—10 Conexi6n eléctrica
10.3 Poner el termostato
el servicio
A1conectarel termostato a la regletade bornes(12)
La conexiön
posicionarloen el chasisde montaiede tal manera
quelas laminasmetélicas(12b. fig. 5 seenchufenen
loscontactos(12a). Unavez puestoe termostato en el
chasisde montaieprocedera suanclaie
Ponerel interruptorprincipal de la calderaa la
posiciön
(Fig. 3, 4, p. 102, 103)
listo para
79
