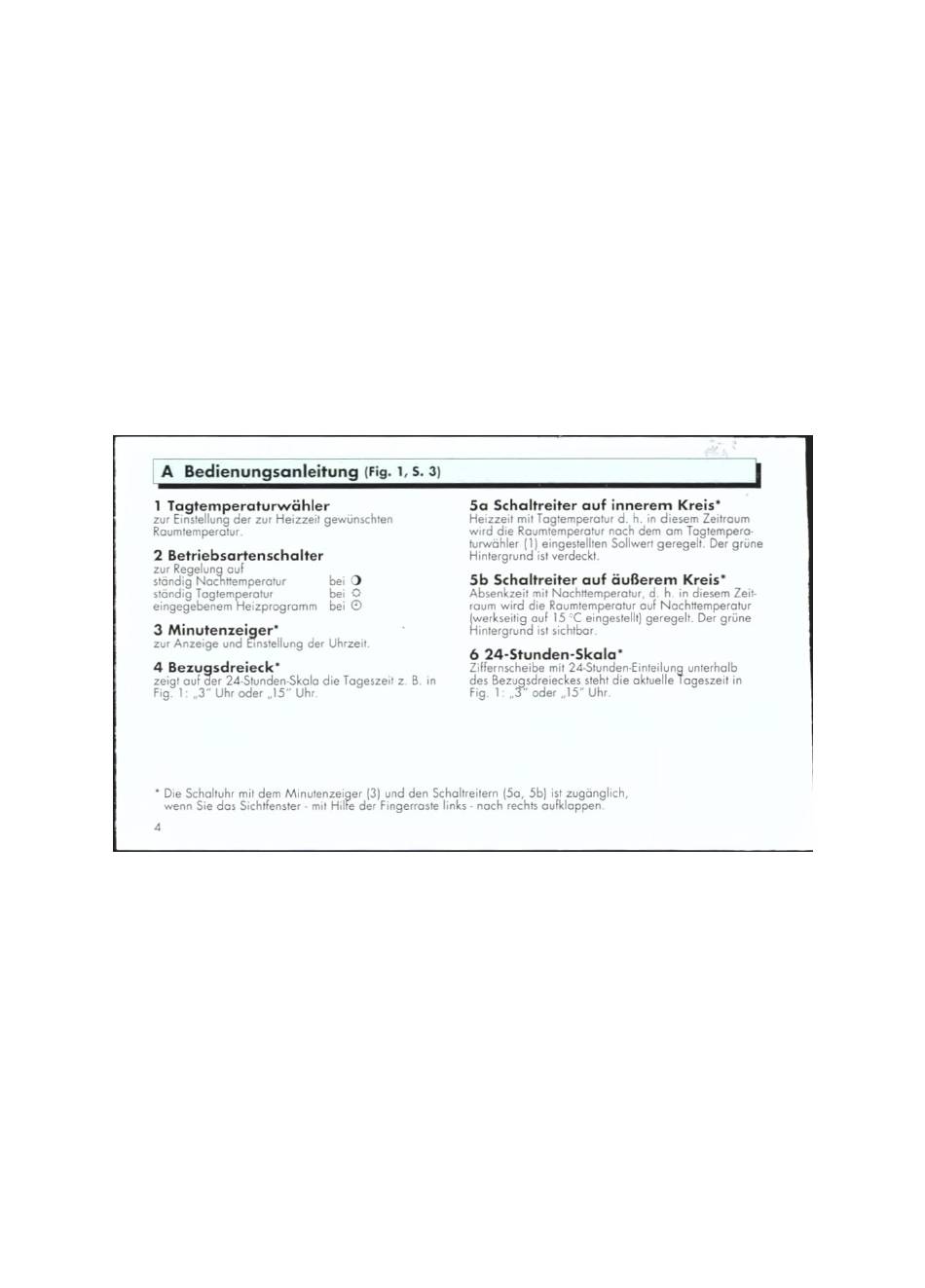

A Bedienungsanleitung
I Tagtemperaturwähler
zur E.nstellungder zur He.zzeit gewünschten
Raumtemperctur.
2 Betriebsartenschalter
zur Regelung auf
stdndig Nachttemperatur
standig Tagtemperatur
eingegebenem Heizprogramm bei @
3 Minutenzeiger•
zur Anzeige undEinstellung der Uhrzeit.
4 Bezu sdreieck•
zelgt auf er die Tageszeit z .
Fig. 1: „3" Uhr Oder„15" Uhr.
• Die SchaltuhrmitdemMinutenzeiger(3)und den Schaltreitern (50. 5b) ist zuganglich,
wenn Siedas Sichtfenster mt Hilfe der Fingerraste links nach rechtsaufklappen.
(Fig.1,
5a Schaltreiter
Heizzelt mit Tag:emperatur d. h. tn diesem Zeitraum
Wird die Raumtemperatur nach dem am Tagtempera-
turwahler(l) eingestellten Sollwertgeregelt.Der grune
Hintergrundist verdeckt.
5b Schaltreiter
bei
bei O Absenkze.t mi' Nachnemperatur. d. h. in dtesem Zeit-
raum Wird die Raumtemperaturauf Nachttemperatur
werkseitigauf 15 •Ceingestellt) g eregelt.Der grune
intergrund ist sichtbar.
6 24-Stunden-Skala•
Ziffernschelbe
des Bezuasdreieckes stehtdie aktuelleTageszeitin
B. in
Fig.l: S" Oder „ 15- Uhr.
auf innerem Kreis•
auf äußerem Kreis•
rnd 2dStunden•Einteilung unterhalb
