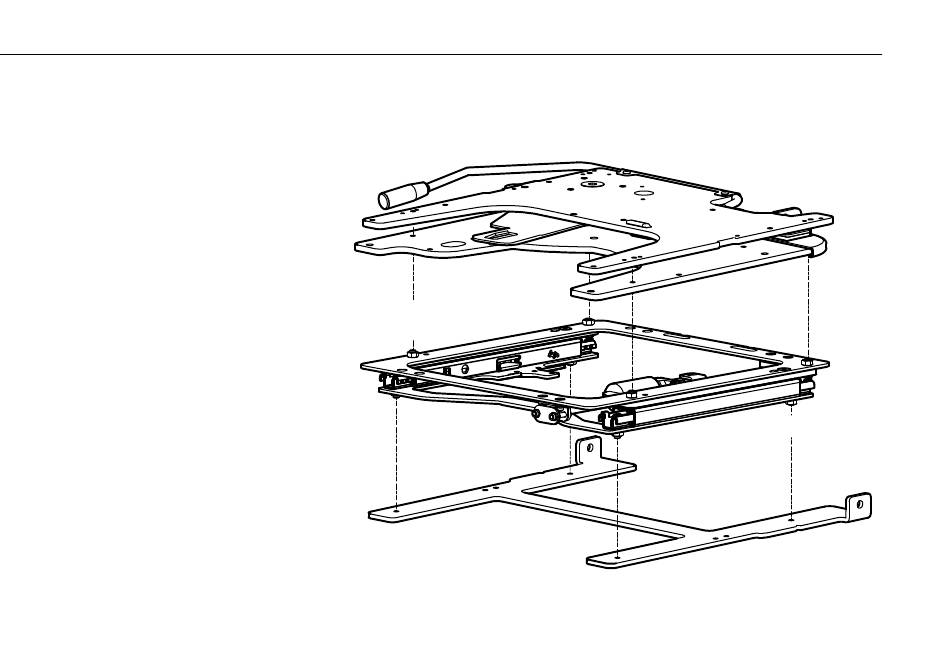

Caroslide
Montaggio sotto Turnout
1
Svasare i fori della staffa di
montaggio da usare per
montare le gambe della staffa.
Dopo aver rimosso i quattro
2
dadi inferiori M8.
3
Serrare le quattro viti M8 nei
fori predisposti sul supporto.
Spostarlo in avanti ed indietro
per raggiungere le viti.
4 Portare Caroslide all'indietro e
rimuovere i 4 dadi superiori M8.
5 Serrare le rimanenti quattro
viti M8.
Connessione semplice
secondo diagramma
nell'ultima pagina.
Dado
superiori
Dado inferiori
Staffa di montaggio
