Caroslide
Installazione
Caroslide adattato alla versione a sinistra

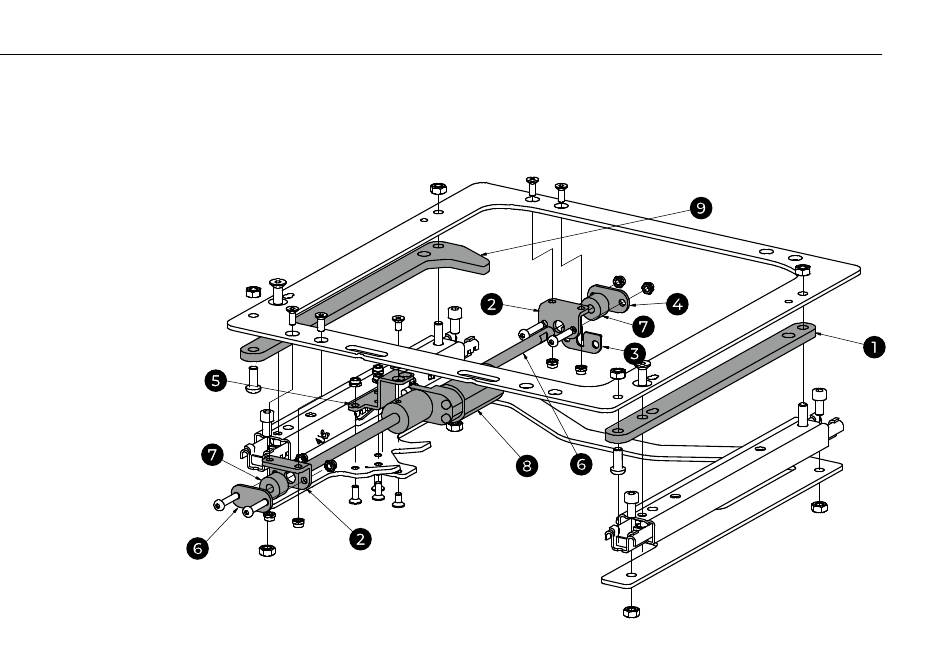

Per il montaggio sotto Turnout, versione a sinistra, Caroslide va
girato secondo lo schizzo qui sotto.
Le seguenti parti, contrassegnate in
grigio, vanno girate.
1
Distanziatore
2 Supporto di
montaggio
3 Blocco di rotazione
4 Piastrina di
blocco
5
Supporto di
montaggio motore
6 Asse filettato
7 Dadi, 2 pz.
8 Motore
9 Distanziatore
di arresto
