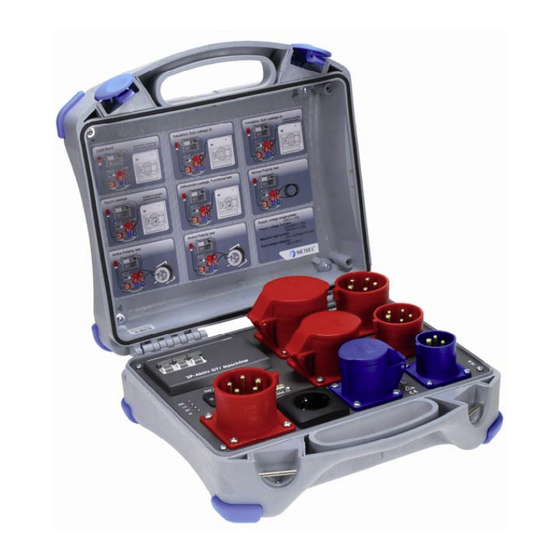

- Seite 1 METREL Prüf- und Messzubehör: 3-Phasen-AktivGT / Maschinenadapter A 1322 Bedienungsanleitung Version 1.0, Code Nr. 20 751 985...
- Seite 2 Die Marke auf Ihrem Gerät stellt sicher, dass das Gerät die Anforderungen der EU (Europäische Union) hinsichtlich der Sicherheit und elektromagnetischen Verträglichkeit von Geräten erfüllt © 2011 METREL Kein Teil dieser Veröffentlichung darf ohne die ausdrückliche schriftliche Genehmigung von METREL ganz oder teilweise in jedweder Form wiedergegeben, veröffentlicht oder reproduziert werden.
-
Seite 3: Inhaltsverzeichnis
A 1322 Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ........................1 Sicherheitsvorkehrungen und Bedienhinweise ........... 2 Warnungen und Hinweise ..................2 Normen........................3 A1322 Beschreibung....................4 A1322 Betrieb ......................6 Betrachtungen zur Stromversorgung..............7 Arbeit mit dem A1322 ....................9 Meldungen des A1322 ..................11 Schutzleiterwiderstandsmessung ................13 Isolationswiderstands- und Ersatzableitstrom-Messungen........15 Isolationswiderstands-Messungen (S-Tastkopf) und Ersatzableitstrom- Messungen (S-Tastkopf)....................16... -
Seite 4: Vorwort
A 1322 Vorwort 1 Vorwort Herzlichen Glückwunsch zu Ihrem neuen METREL A1322 Dreiphasen- AktivGT/Maschinenadapter-Zubehörteil für METREL-Prüf- und Messinstrumente. Der A1322 ist ein Adapter zum Anschluss von zu prüfenden dreiphasigen Geräten an den Prüfanschluss des Prüfgeräts zum Prüfen und Messen der Geräteeigenschaften. -
Seite 5: Sicherheitsvorkehrungen Und Bedienhinweise
A 1322 Sicherheitsvorkehrungen und Bedienhinweise 2 Sicherheitsvorkehrungen und Bedienhinweise 2.1 Warnungen und Hinweise Um die Sicherheit der Bedienperson bei den zahlreichen Prüfungen und Messungen mit dem Messgerät zu gewährleisten und es nicht zu beschädigen, müssen die folgenden Sicherheitshinweise und allgemeinen Warnungen beachtet werden: Auf dem A1322 befindet sich der Warnhinweis „Lesen Sie die... -
Seite 6: Normen
A 1322 Sicherheitsvorkehrungen und Bedienhinweise 2.2 Normen Der Adapter wurde unter Einhaltung der folgenden Normen hergestellt und geprüft. Sicherheit (LVD) Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und EN 61010 - 1 Laborgeräte - Teil 1: Allgemeine Bestimmungen Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Bestimmungen für Prüf- und... -
Seite 7: A1322 Beschreibung
Anwendung mit EB/S-Anschluss. Eingangsstecker zur Stromversorgung, siehe Kapitel 4.1, Betrachtungen zur Stromversorgung. Den A 1322 niemals unter nicht spezifizierten Versorgungsbedingungen betreiben, siehe Kapitel 4.1 und Stromversorgungsgrenzwerte im Kapitel 6.1. RS 232-Stecker für die Kommunikation mit dem Master-Messgerät und dem Prüfgerät. - Seite 8 A 1322 Beschreibung Anschlüsse zum Prüfen verschiedener Geräte, 11: Dreiphasen-, 32-A-Gerät; 10 + 11: 32-A-, Dreiphasenkabel, 13: Dreiphasen-, 16-A-Gerät; 12 + 13: 16-A-, Dreiphasenkabel, 15: Einphasen-, 16-A-Gerät; 14 + 15: 16-A-, Einphasenkabel, Steckdosen 11, 13, 15 sind nur zu Prüfzwecken vorgesehen. Den A1322 niemals zur Stromversorgung nutzen! Keine externen Spannungsversorgungen an die Prüfanschlüsse oder...
-
Seite 9: A1322 Betrieb
A 1322 Betrieb 4 A1322 Betrieb Der A1322 wird zusammen mit seinem Master-Messgerät oder Maschinenprüfgerät betrieben. Im Folgenden werden die anwendbaren Prüfgeräte aufgeführt; im Handbuch werden sie als Master-Messgerät bezeichnet: MI 3310 SigmaPAT und MI3321 MultiservicerXA. Erforderliche und optionale Anschlüsse zwischen dem A1322 und dem Master- Messgerät werden in der folgenden Abbildung aufgeführt. -
Seite 10: Betrachtungen Zur Stromversorgung
Netzversorgung. Zwei Anschlussoptionen sind möglich: einphasig und dreiphasig. Die Abbildung unten zeigt den erforderlichen Anschluss für beide Optionen. A 1322 Netzanschlußstecker A 1322 Netzanschlußleitung, 3-phasig, 5PIN A 1322 Netzanschlußleitung, 1-phasig, 3PIN A 1322 Netzanschlußstecker Netzspannungskabel zur einphasigen und dreiphasigen Spannungsversorgung Für die Arbeit mit aktiven dreiphasigen Geräten sind verschiedene... - Seite 11 A 1322 Betrieb Betrachtungen zur Stromversorgung für Dreiphasensysteme ohne N-Leiter Der A1322 kann ebenso über ein dreiphasiges 4W-System (ohne N-Leiter) versorgt werden. In diesem Fall kann das Master-Messgerät nicht vom A1322 versorgt werden. Die Versorgung muss somit über eine einphasige Wanddose erfolgen.
-
Seite 12: Arbeit Mit Dem A1322
A 1322 Betrieb 4.2 Arbeit mit dem A1322 Aktivieren/Deaktivieren des dreiphasigen A1322 AktivGT / Maschinenmessgeräts bei ausgewählten Messgeräten: Schritt Nr. Beschreibung Drücken und Halten der ESC-Taste auf der alphanumerischen Tastatur und Einschalten des Messgeräts. Eingeben des Passworts A1322 und drücken der ENTER-Taste zur Bestätigung. - Seite 13 A 1322 Betrieb Wenn der A1322 3P AktivGT/Maschine mit einem MI 3321 MultiservicerXA verwendet wird, können die folgenden Prüfungen/Messungen in keinem der Betriebsmodi durchgeführt werden: Kontinuierliche Prüfung Zangenstrom RCD-Prüfung (nur PRCD wird unterstützt) Funktionsprüfung HV-Prüfung Z LINE Z LOOP Spannung...
-
Seite 14: Meldungen Des A1322
A 1322 Betrieb Allgemeine Daten des Adapters A1322 Messgerätedaten vom A1322 sind verfügbar, wenn: der Adapter A1322 für das Master-Messgerät aktiviert ist und der A1322 an das Master-Messgerät mittels RS232-Kabel angeschlossen ist. Die allgemeinen Daten des A1322 sind im Menü Einstellungen / Gerätedaten des Master-Messgeräts verfügbar. - Seite 15 A 1322 Betrieb Systemstatus von einphasigem Versorgungssystem Kontinuierlich Einphasige Versorgungsspannung liegt an. Blinkend: Warnung wegen fehlerhafter Stromversorgungsbedingung: Mögliche Gründe: L und N-Leiter vertauscht, Kein Erdungsanschluss oder sonstiges Verdrahtungsproblem am Versorgungsanschluss. Inkorrekte Netzspannung. Warnung: Der A1322 muss ordnungsgemäß geerdet sein! Siehe 4.1 Betrachtungen zur Stromversorgung.
-
Seite 16: Schutzleiterwiderstandsmessung
A 1322 Betrieb 4.4 Schutzleiterwiderstandsmessung Siehe Kapitel Messungen, Abschnitt Schutzwiderstand im Benutzerhandbuch des Master-Messgeräts. Vorgehen: Schritt Anmerkung Prüfsystem vorbereiten. Siehe Kapitel 4.2. Anschließen des Stromversorgungssteckers des Siehe Abbildung unten. Prüflings an den entsprechenden Prüfanschluss. Vorbereiten und Starten der Messungen am Master- Messgerät. - Seite 17 A 1322 Betrieb Vorgehen zur Kompensation des Prüfleitungswiderstands Schritt Anmerkung Prüfsystem vorbereiten. Siehe Kapitel 4.2. Den Prüfleiter mit dem EB/S-Tastkopf des Messgeräts verbinden. Die Prüfleitung vom EB/S-Tastkopf mit dem PE-Pol des Prüfanschlusses (32A 5p, 16A 5p oder 16A 3p) verbinden.
-
Seite 18: Isolationswiderstands- Und Ersatzableitstrom-Messungen
A 1322 Betrieb 4.5 Isolationswiderstands- und Ersatzableitstrom-Messungen Siehe Kapitel Messungen, Abschnitt Isolationswiderstand im Benutzerhandbuch des Master-Messgeräts, um detaillierte Informationen zu erhalten. Siehe Kapitel Messungen, Abschnitt Ersatzableitstrom im Benutzerhandbuch des Master-Messgeräts, um detaillierte Informationen zu erhalten. Vorgehen: Schritt Anmerkung Prüfsystem vorbereiten. -
Seite 19: Isolationswiderstands-Messungen (S-Tastkopf) Und Ersatzableitstrom-Messungen (S-Tastkopf)
A 1322 Betrieb 4.6 Isolationswiderstands-Messungen (S-Tastkopf) und Ersatzableitstrom-Messungen (S-Tastkopf) Siehe Kapitel Messungen, Abschnitt Isolationswiderstand (S-Tastkopf) im Benutzerhandbuch des Master-Messgeräts, um detaillierte Informationen zu erhalten. Siehe Kapitel Messungen, Abschnitt Ersatzableitstrom (S-Tastkopf) im Benutzerhandbuch des Master-Messgeräts, um detaillierte Informationen zu erhalten. Vorgehen:... -
Seite 20: Berührungsableitstrom-Messung
A 1322 Betrieb 4.7 Berührungsableitstrom-Messung Siehe Kapitel Messungen, Abschnitt Berührungsableitstrom im Benutzerhandbuch des Master-Messgeräts, um detaillierte Informationen zu erhalten. Vorgehen: Schritt Anmerkung Prüfsystem vorbereiten. Siehe Kapitel 4.2. Anschließen des Stromversorgungssteckers des Siehe Abbildung unten. Prüflings an den entsprechenden Prüfanschluss. Vorbereiten und Starten der Messungen am Master- Messgerät. -
Seite 21: Differenzableitstrom-Messung
A 1322 Betrieb 4.8 Differenzableitstrom-Messung Der Ableitstrom wird über die Stromversorgungsleitung des zu prüfenden Geräts gemessen. Vorgehen: Schritt Anmerkung Prüfsystem vorbereiten. Siehe Kapitel 4.2. Anschließen des Stromversorgungssteckers des Siehe Abbildung unten. Prüflings an den entsprechenden Prüfanschluss. Messung am Master-Messgerät beginnen. -
Seite 22: Polaritäts-/Aktive Polaritätsprüfung
A 1322 Betrieb 4.9 Polaritäts-/aktive Polaritätsprüfung Polaritätsprüfungen stellen die Integrität von Verlängerungskabeln, Kabelrollen mit Verteilerdosen o.Ä. sicher. Die Standard-Polaritätsprüfung (normal) reicht für Kabel ohne eingebauten Schutz aus. Falls der zu prüfende Artikel mit einer Schutzvorrichtung versehen ist (RCD o.Ä.), welche eine Spannung zum normalen Betrieb erfordert, ist die aktive Polaritätsprüfung durchzuführen. - Seite 23 A 1322 Betrieb Aktive Polaritätsprüfung Hinweise, Warnungen: Beachten Sie alle angezeigten Warnungen, bevor Sie mit der Messung beginnen!
-
Seite 24: Funktionsprüfung
A 1322 Betrieb 4.10 Funktionsprüfung Die Funktionsprüfung ist zum Prüfen der Funktionstüchtigkeit von Geräten und zum Messen der Leistungsaufnahme sowie Ableitstrom (optional) vorgesehen. Vorgehen: Schritt Anmerkung Prüfsystem vorbereiten. Siehe Kapitel 4.2. Anschließen des Stromversorgungssteckers des Siehe Abbildung unten. Prüflings an den entsprechenden Prüfanschluss. -
Seite 25: Prüfung Eines Dreiphasen-Rcd
A 1322 Betrieb 4.11 Prüfung eines Dreiphasen-RCD Diese Prüfung stellt sicher, dass der Schutz durch einen PRCD ordnungsgemäß gewährleistet ist. Wenn der PRCD für seine Funktion Spannung benötigt, entspricht die Funktionsweise zu Beginn in etwa der aktiven Polaritätsprüfung. Zwischen dem Master-Messgerät und dem A1322 den EB/S-Anschluss verwenden. -
Seite 26: Wartung
A 1322 Wartung und Technische Spezifikationen 5 Wartung Das Öffnen des A1322 durch nicht autorisierte Personen ist untersagt. Es gibt keinerlei Komponenten, die vom Benutzer ausgetauscht werden können. 5.1 Reinigung Für den Gehäusekoffer sind keinerlei Wartungsschritte notwendig. Zur Reinigung der Geräteoberfläche ist ein weiches Tuch zu benutzen, das leicht mit Seifenwasser oder... -
Seite 27: Technische Daten
2,50 mA, 3,00 mA, 3,50 mA, 5,00 mA, 9,90 mA Prüfdauer ......2 s, 3 s, 5 s, 10 s, 30 s, 60 s, 120 s, 180 s, keine Prüfklemmen –– Prüfanschluss (A 1322: 16A-5p, 32A-5p oder 16A-3p) Zusätzlicher Fehler ....0,01 mA / A... -
Seite 28: Leistungs-/Funktionsprüfung
Genauigkeit 0,01 0.00 1.00 (5 % des Messwerts + 5 Stellen) Prüfklemmen –– Prüfanschluss (A 1322: 16A-5p, 32A-5p oder 16A-3p) 6.1.6 Berührungsableitstrom Siehe Kapitel Technische Spezifikationen, Abschnitte Berührungsableitstrom im Benutzerhandbuch des Master-Messgeräts, um detaillierte Informationen zu erhalten. 6.1.7 Polarität/aktive Polarität Standardprüfung... - Seite 29 A 1322 Wartung und Technische Spezifikationen Prüfklemmen –– Prüfanschluss (A 1322: 16A-5p, 32A-5p oder 16A-3p), Prüfstecker (A 1322: 16A-5p, 32A-5p oder 16A-3p) Aktivtest Prüfspannung, ...... Netzversorgungsspannung, Überstromschutz Fehlererfassung....GUT, L1 offen / L1-PE kurz / L1-PE vertauscht, L2 offen /...
-
Seite 30: Ortsveränderliche Dreiphasen-Rcd
, 5 I (AC, A) Prüfstromform Sinuswelle (AC), Pulsstrom (A), Gleichstrom (B) Prüfmodi einzeln, automatisch Prüfklemmen –– Prüfanschluss (A 1322: 16A-5p, 32A-5p oder 16A-3p), Prüfstecker (A 1322: 16A-5p, 32A-5p oder 16A-3p) Verschiedene DC-Offset für Pulsprüfstrom (A) üblich bei 6 mA... -
Seite 31: Allgemeine Daten
A 1322 Wartung und Technische Spezifikationen Allgemeine Daten Versorgungsspannung einphasig ..230 V ± 10 % Versorgungsspannung dreiphasig ..230/400 V ± 10 % 120/208 V ± 10 % Maximaler Prüfstrom 32 A, 40 A (10 min) Überspannungskategorie 300 V KAT II Schutzklassifizierung ...... - Seite 32 A 1322 Wartung und Technische Spezifikationen...
