Anzeige von Seiten im Patch

Zu den im Patch verfügbaren Softkeys gehören {Patch}, {Attribute} und {Datenbank}. Durch
Drücken eines dieser Softkeys wird eine mehrseitige Ansicht der Patch-Anzeige geöffnet und der
ZIB auf eine erweiterte Ansicht von Feldern verkleinert, die einen Bezug zur gewählten Seite
haben.
Beim Erzeugen und Bearbeiten Ihres Patches gehen Sie diese Softkeys einzeln durch, um
spezifischere Daten über das von Ihnen gewählte Gerät einzugeben.
{ P a t c h } A n z e i g e u n d E i n s t e l l u n g e n
Wenn Patch geöffnet ist, wird bei der Ion diese Anzeige vorgewählt. Sie bietet Zugang zu
Dateneingabefeldern, mit denen Sie Geräte in Ihrer Lichtanlage definieren können.
• {Kreis} - In der Patch-Anzeige werden alle Kreise in numerischer Reihenfolge angezeigt.
Wenn mehrere Geräte auf einen einzigen Kreis gepatcht sind, wird die Kreisnummer nur in
der ersten Zeile angezeigt und zusätzliche Geräte werden als Part-Erweiterungen
(beispielsweise P2) in der nächsten Zeile der Tabelle angezeigt.
• Wählen Sie die Kreisnummer mit der Bedientastatur oder den Direkttasten an.
• {Typ} - Beim Patchen von Dimmern muss der Typ nicht eingegeben werden, weil das Patchen
von Dimmern die Voreinstellung der Ion sind. Um einen speziellen Gerätetyp für den
gewählten Kreis anzugeben, Taste {Typ} im ZIB betätigen.

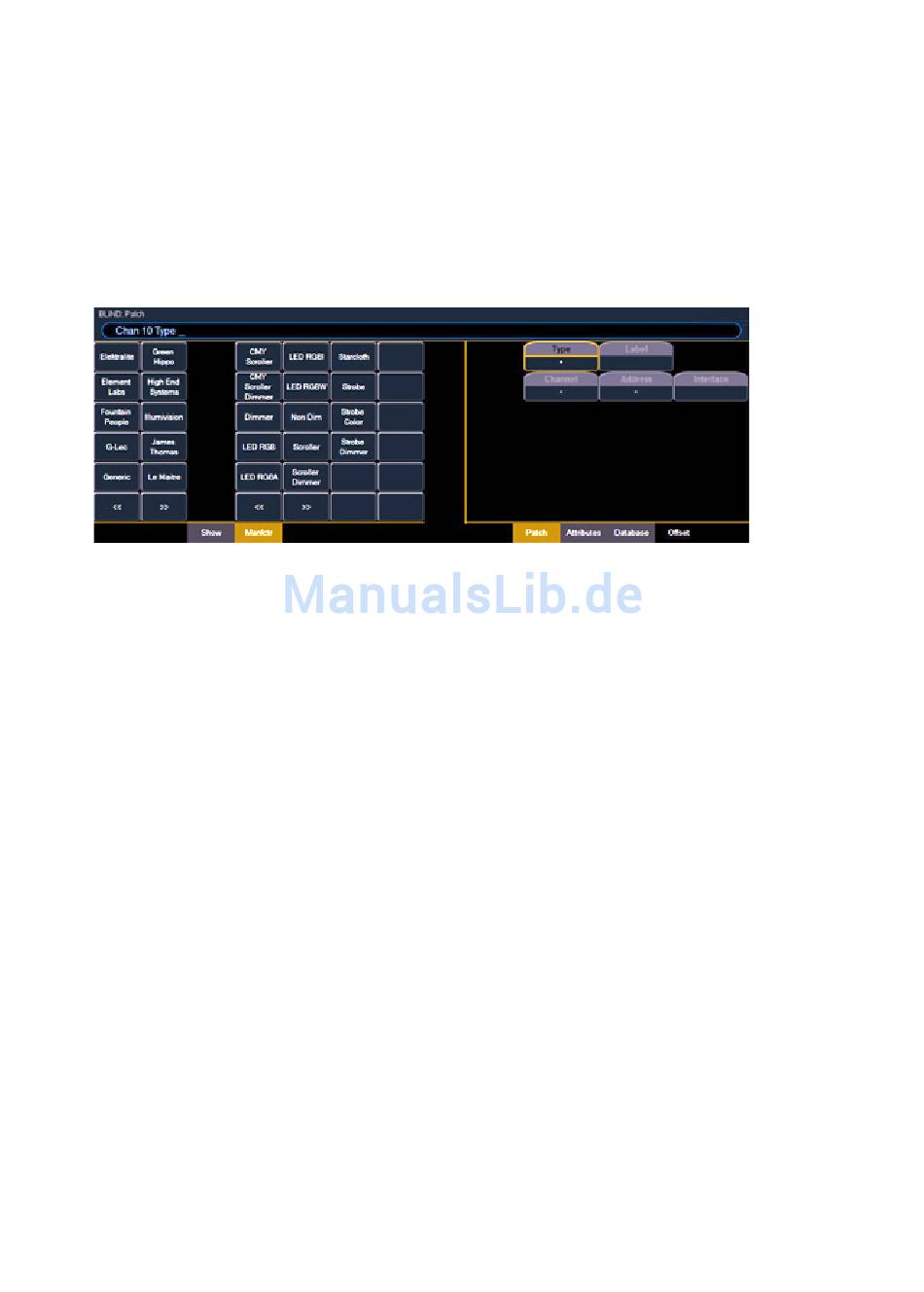

• Die beiden Spalten an der linken Seite des ZIB können durchgeblättert werden und
zeigen Abkürzungen von Herstellernamen an. Die vier Spalten rechts der
Herstellerliste sind durchblätterbare Listen der Geräte des jeweiligen Herstellers zum
Patchen.
•
• {Label} - Optionaler benutzerdefinierter Text. Mit der Taste [Label] kann die virtuelle Tastatur
im ZIB angezeigt werden.
• [1] [At] [5] [Label] <S4 house right> [Enter] - patcht Kreis 1 auf Ausgang 5 und
benennt den Kreis „S4 house right".
62
Nach dem Auswählen eines Herstellers werden alle von diesem Hersteller verfüg-
baren Geräte angezeigt. Nach dem Auswählen eines Geräts erscheint der Geräte-
typ in der Kommandozeile, im Kästchen {Typ} im ZIB und im Feld „Typ" für den
Kreis in der Patch-Anzeige.
