1
R-SR-1821-W

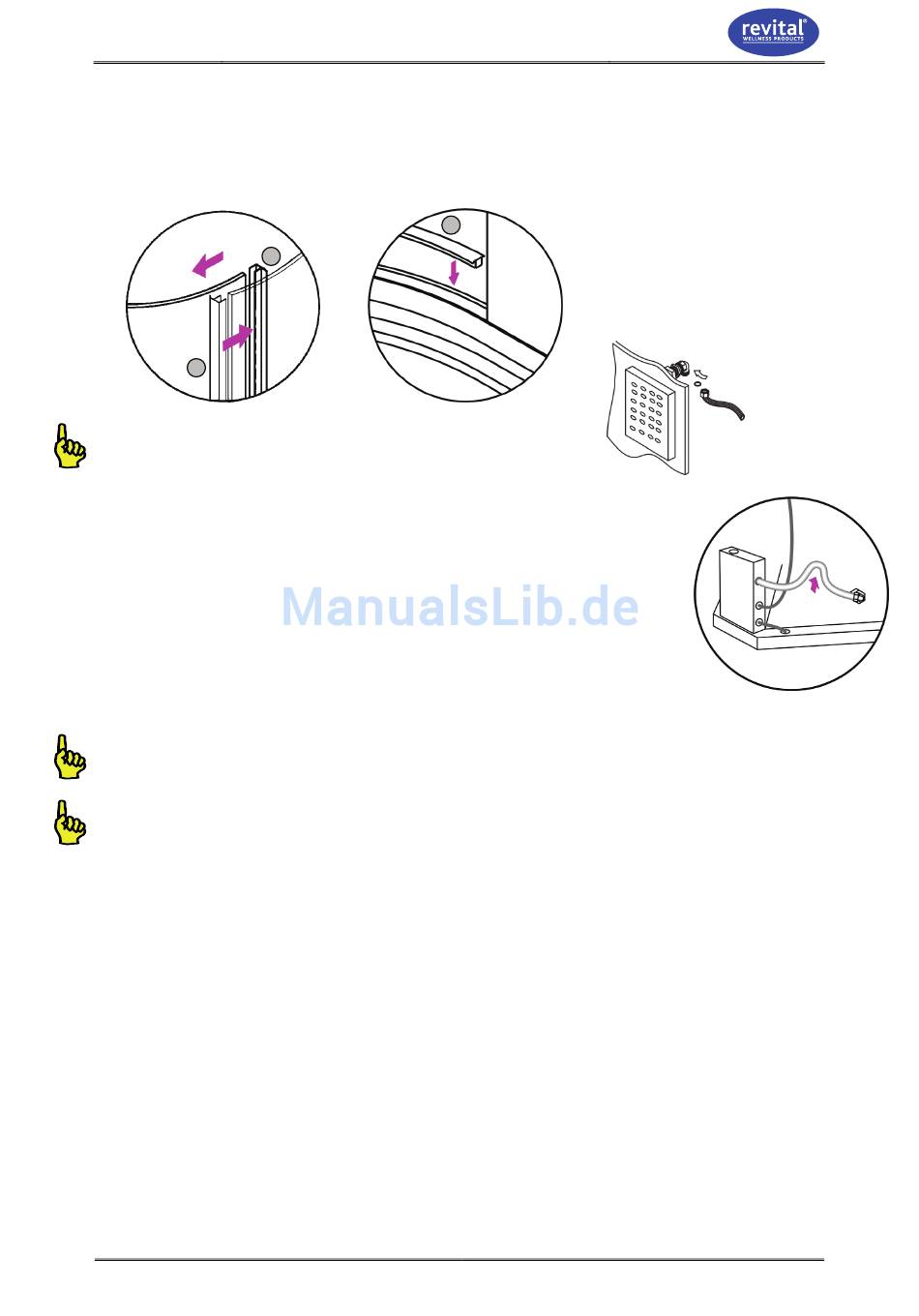

7. Befestigen Sie die Dichtungsstreifen an den jeweiligen Einzelteilen.
– Drücken Sie die Dichtungsstreifen (siehe Einzelteil H) auf die festen Glaswände. Drücken
Sie die Dichtungsstreifen (siehe Einzelteil H) auf die rückwärtigen Teile der Schiebetüren.
Drücken Sie die Dichtungsstreifen (siehe Einzelteil J) in die Aussparungen der unteren und
der oberen Schiene.
H
H
Zeichnung 7-1
Achten Sie darauf, dass der
Streifen der Dichtungsstreifen zum
gegenüberliegenden Glasteil zeigen muss.
8. Schließen Sie den Dampfschlauch an (siehe Zeichnung 8-1).
– Schließen Sie die Abflussleitung an den Anschluss "D
Schließen Sie den Kaltwasserschlauch an den Anschluss "
–
Entfernen Sie jetzt die Hutmutter am "
–
Schließen Sie die Abflussleitung an den Dampfgenerator an.
–
– Schließen Sie den Dampfschlauch an den Anschluss "
– Schließen Sie den Dampfschlauch an der anderen Seite an der Dampfdüse an.
Befestigen Sie einen Silikon-Dichtungsring in den Kopplungen.
Der Dampfschlauch muss gleich hinter dem Dampfgenerator ein
bißchen nach oben gebeugt werden, damit verhindert wird, dass heißes
Wasser über die Dampfdüse in die Kabine gelangt (siehe Zeichnung 8-2).
17-06-2010
J
Zeichnung 7-2
" an.
RAIN
WATER INLET
".
STEAM OUTLET
STEAM OUTLET
Zeichnung 8-1
" an.
" an.
Zeichnung 8-2
Installation 1-12
