8.2 Schaltkasten für interne Regelung EKIR

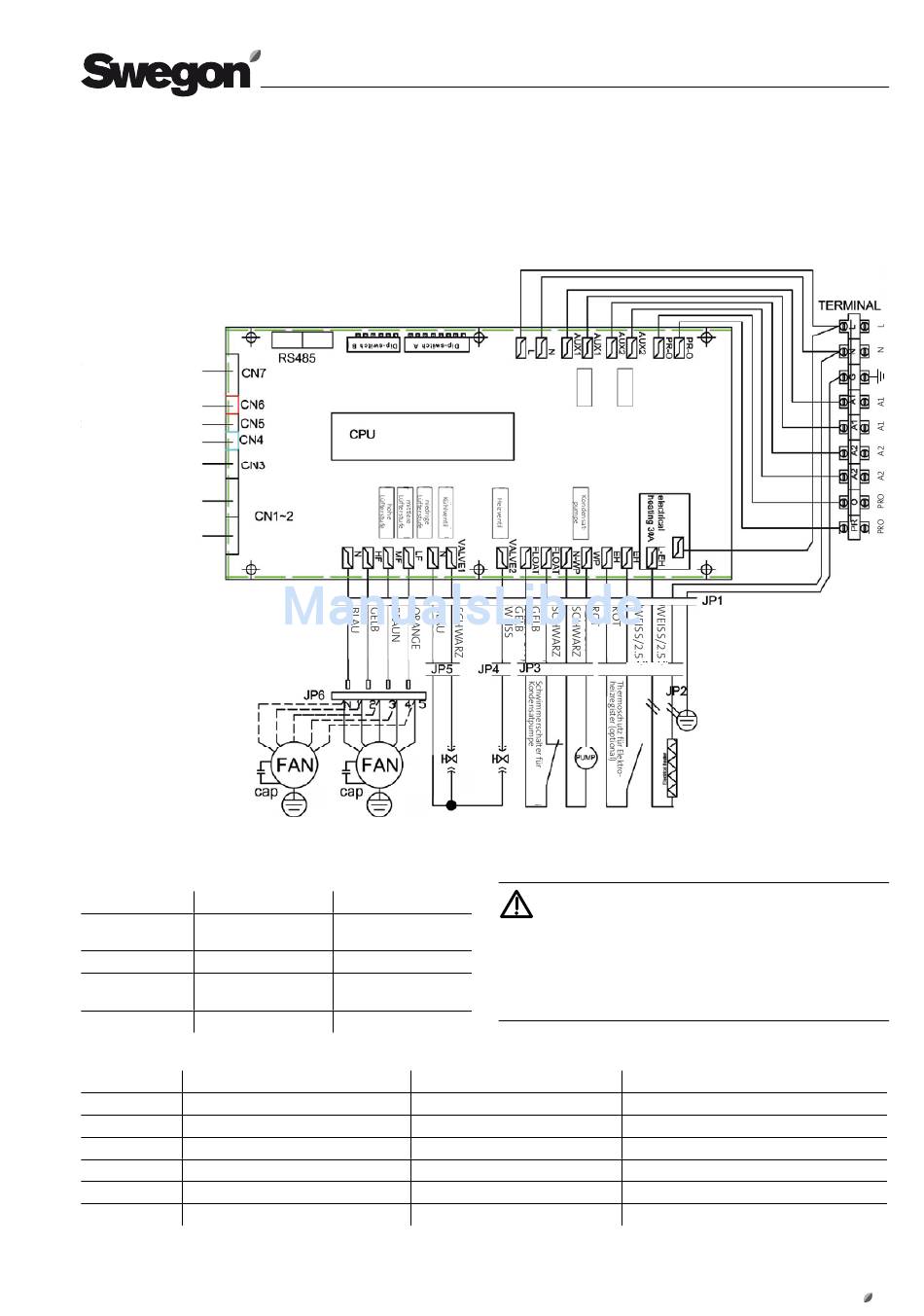

8.2.1 Schaltplan Einzelgerät und DIP-Schalter-Ein-
stellungen
Empfängerplatine
(Blende)
Raumtemperaturfühler
Kaltwassertemperatur-
fühler
Warmwassertemperatur-
fühler
Wandfernbedienung
Lamellenmotor 3-4
Lamellenmotor 1-2
DIP-Schalter A Bedeutung ON
Slaveadressierung siehe
1-5
Tabelle Seite 46
6 Mastereinheit
7 Nur Kühlen
8
DIP-Schalter B Beschreibung
1 Einstellung Kontakt PRO
2 Einstellung 2-Leiter/4-Leiter
3 Einstellung Vorheizen
4 Einstellung Ventil 2-Leitersystem
5
6 RS 485-Einstellungen
AB
Bedeutung OFF
Slaveeinheit
Kühlen und Heizen
(Standard)
nicht benutzt
Achtung!
Wie auch das Master/Slave-Kabel kann, je nach Einbau-
situation ein geschirmtes Kabel zwischen Elektrokasten
und Wandfernbedienung erforderlich sein.
Bedeutung ON
Fensterkontakt (Standard)
4-Leiter
36°C (Standard)
mit Ventil
-
letztes Gerät im Verbund
Bedeutung OFF
Economy -Modus
2-Leiter
28°C
ohne Ventil (Standard)
-
nicht letztes Gerät im Verbund (Standard)
