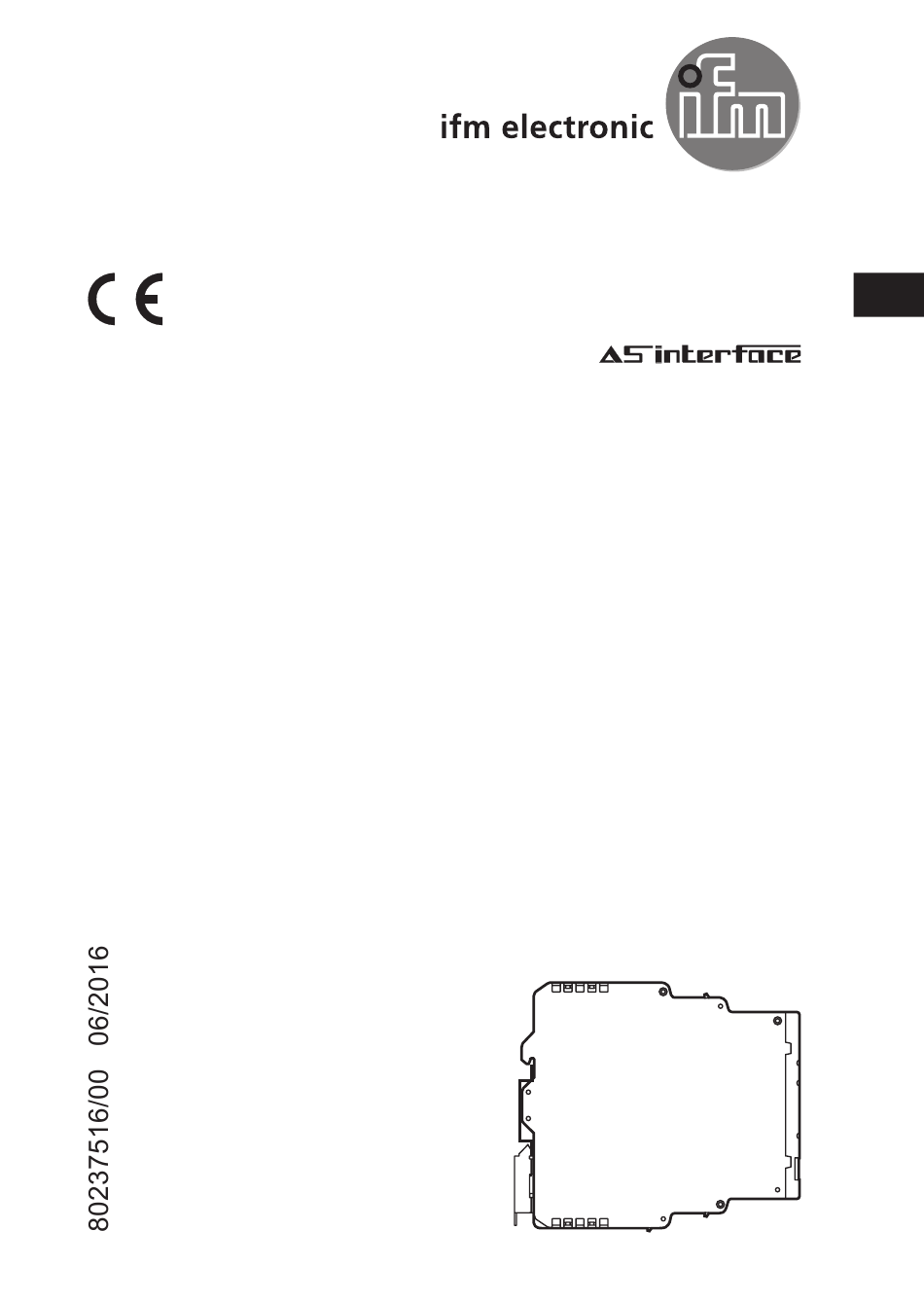

Bedienungsanleitung
DE
AS-i SmartLine Modul
AC3220
AC3221
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic As interface AC3220

  • Seite 1 Bedienungsanleitung AS-i SmartLine Modul AC3220 AC3221...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 2�1 Allgemein �������������������������������������������������������������������������������������������������������3 2�2 Zielgruppe ������������������������������������������������������������������������������������������������������4 2�3 Elektrischer Anschluss �����������������������������������������������������������������������������������4 2�4 Bedienung �����������������������������������������������������������������������������������������������������4 2�5 Einbauort �������������������������������������������������������������������������������������������������������4 2�6 Gehäusetemperatur ���������������������������������������������������������������������������������������5 2�7 Eingriffe in das Gerät �������������������������������������������������������������������������������������5 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 4 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������6 5 Betrieb / LEDs������������������������������������������������������������������������������������������������������6...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erken- nen und mögliche Gefährdungen zu vermeiden, die der Betrieb, die Installation oder die Instandhaltung des Gerätes verursachen kann� Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 4: 2�2 Zielgruppe

    Die Sicherheit eines Systems, in welchem das Gerät integriert wird, liegt in der Verantwortung des Errichters des Systems� 2.2 Zielgruppe Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden� 2.3 Elektrischer Anschluss Schalten Sie das Gerät extern spannungsfrei bevor Sie irgendwelche Arbeiten an ihm vornehmen�...
  • Seite 5: 2�6 Gehäusetemperatur

    2.6 Gehäusetemperatur Das Gerät ist gemäß nachstehender technischer Spezifikation in einem weiten Umgebungstemperaturbereich betreibbar. Aufgrund der zusätzlichen Eigener- wärmung kann es an den Bedienelementen und den Gehäusewandungen beim Berühren in heißer Umgebung zu hohen wahrnehmbaren Temperaturen kommen. 2.7 Eingriffe in das Gerät Bei Fehlfunktion des Geräts oder bei Unklarheiten setzen Sie sich bitte mit dem Hersteller in Verbindung�...
  • Seite 6: Bedien- Und Anzeigeelemente

    4 Bedien- und Anzeigeelemente LED 1 LED 2 LED 3 LED 1: Schaltzustandsanzeige 1� Stecker mit Federzugklemmen Sensoreingänge I1���I4 2� Beschriftungsfeld LED 2: AS-i, FAULT, AUX (nur bei AC3221) 3� Adressierbuchse LED 3: Schaltzustandsanzeige 4� Hutschienenhalter Relaisausgänge O1���O4 5 Betrieb / LEDs •...
  • Seite 7: Montage

    • LED 3 gelb leuchtet: Relaisausgang O1���O4 geschaltet 6 Montage 6.1 Montage des Geräts ► Das Gerät auf eine 35 mm DIN-Profilschiene montieren� ► Ausreichend Platz zu Boden und Deckel des Schaltschranks lassen, um Luft- zirkulation zu ermöglichen und übermäßige Erwärmung zu vermeiden� ►...
  • Seite 8: 6�2 Gerät Demontieren

    6.2 Gerät demontieren 6.3 Montage der Sensoren ► Montagehinweise des Herstellers befolgen� 7 Elektrischer Anschluss 7.1 Anschlusszubehör Das Gerät wird inklusive Anschlussstecker geliefert� Informationen zum verfügbaren Zubehör unter www�ifm�com�...
  • Seite 9: 7�2 Klemmenbelegung

    7.2 Klemmenbelegung AC3220 Addr. (RELAYS) AS-i 11,33 11,33 I+ (2x) 21,43 I1...I4 I- (2x) 21,43 3-wire only 1: Die Ausgänge (Relais) O1+O3 und O2+O4 müssen paarweise mit der gleichen Spannung versorgt werden� A+: AS-i + A-: AS-i - I+: Sensorversorgung +24V I-: Sensorversorgung 0V I+ I+ I1���I4: Schalteingang Sensor 1���4...
  • Seite 10 AC3221 Addr. (RELAYS) AS-i 11,33 11,33 I+ (2x) 21,43 I1...I4 I- (2x) 21,43 3-wire only 1: Die Ausgänge (Relais) O1+O3 und O2+O4 müssen paarweise mit der gleichen Spannung versorgt werden� A+: AS-i + A-: AS-i - E+: Externe Spannungsversorgung +24 V E-: Externe Spannungsversorgung 0 V I+ I+ I+: Sensorversorgung +24V...
  • Seite 11 WARNUNG An den Stiftleisten für die Relaisausgänge (O1...O4) dürfen nur die mitgeliefer- ten oder technisch identische Anschlussstecker verwendet werden → 9 Technische Daten. Um die Schutzart IP 20 für Gehäuse und Klemmen sicherzustellen, die unbe- legten Anschlusssteckerkontakte komplett mit Klemmen belegen� WARNUNG Unbelegte und nicht aufgeführte Klemmen (n.c.
  • Seite 12: Adressieren

    8 Adressieren Auslieferungsadresse ist 0� 8.1 Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressier- kabel (E70213) im montierten und verdrahteten Zustand adressiert werden. Wird ein Slave in Kombination mit einem Master der neuen Generation (Version 2.1) eingesetzt, kann mit dem Adressiergerät AC1154 eine Adresse zwischen 1A und 31B ausgewählt werden�...
  • Seite 13 SmartLine Modul AC3220 / AC3221 Relais Kontaktbelastbarkeit Ohmsche Last (240 V AC oder 24 V DC) Die Ausgänge (Relais) O1+O3 und O2+O4 müssen paarweise mit der gleichen Spannung versorgt werden (z.B. 2 x 240 V AC oder 2 x 24 V DC) galvanisch getrennt verstärkte Isolierung nach EN61010 Überspannungskategorie II...
  • Seite 14: 9�1 Maßzeichnung

    9.1 Maßzeichnung 25,4 9.2 Zulassungen/Normen EG-Konformitätserklärungen, Zulassungen, usw� sind abrufbar unter www�ifm�com� 10 Wartung, Instandsetzung, Entsorgung 10.1 Wartung Das Gerät ist wartungsfrei� 10.2 Reinigen der Gehäuseoberfläche ► Gerät von der Betriebsspannung trennen� ► Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen�...
  • Seite 15: 10�4 Entsorgung

    10.4 Entsorgung ► Das Gerät gemäß den nationalen Umweltvorschriften entsorgen.
